SYMBOLE FÜR SICHERHEITSHINWEISE UND WARNUNGEN

1. Vorwort

Zum Kauf unseres Gartenbrunnens möchten wir Sie recht herzlich beglückwünschen.
Wir wissen Ihr Vertrauen zu schätzen. Aus diesem Grund stehen bei uns Funktions- und
Betriebssicherheit an erster Stelle.

Um Personen- und Sachschäden zu vermeiden, lesen Sie die vorliegende Bedienungsanleitung bitte aufmerksam durch. Bitte beachten Sie alle Sicherheitshinweise und Anweisungen zum sachgemäßen Gebrauch der Pumpe. Eine Nichtbeachtung der Anweisungen und Sicherheitshinweise können zu körperlichen Schäden oder zu Sachschäden führen. Bitte bewahren Sie die Bedienungsanleitung mit den Anweisungen und Sicherheitshinweisen sorgfältig auf, um jederzeit darauf zurückgreifen zu können.

2. Unternehmens-Kodex

Unser Grundsatz ist: Wir sehen Sie als unseren Partner, der uns und unseren Produkten sein Vertrauen geschenkt hat. Wir schätzen das sehr. Wir werden mit Ihnen respektvoll und fair jedes Problem lösen. Im Umgang mit Technik können Probleme auftreten, für die weder wir als Fachmann noch Sie als Laie verantwortlich sind. Aus diesem Grund lesen Sie sich diese Anleitung genau durch. Sollte Ihnen etwas nicht ganz verständlich sein, kontaktieren Sie uns, bevor Sie das Produkt installieren und in Betrieb nehmen. Schauen Sie sich unsere Clips zur richtigen Verwendung der Produkte an. Informieren Sie sich aus anderen Quellen. So können Missverständnisse und spätere Probleme von Anfang an vermieden werden. Sollten Probleme auftreten, so versuchen wir in gegenseitigem Respekt eine faire Lösung für beide Seiten zu finden.

3. Allgemeines

Der 230V Gartenbrunnen ist ein hochwertiges Fontänen-Pumpensystem für den Einsatz im Außen- bzw. Innenbereich. Der perfekte Blickfang für Garten und Wohnung.

2.1 Es ist NICHT zu empfehlen, selbst technische Modifikationen durchzuführen. Erstens ist nicht sichergestellt, ob diese Veränderungen technisch einwandfrei sind und zweitens erlischt damit die Garantie.

2.2 Transportschäden sind unverzüglich dem Speditionsunternehmen und uns schriftlich mitzuteilen. Bei Versand durch DHL sind Transportschäden innerhalb von 7 Tagen bei der Post anzuzeigen.
Unterbleibt die rechtzeitige Anzeige beim Transportunternehmen und werden deswegen Ihre Ansprüche vom Transportunternehmen abgelehnt, so können wir diese Ansprüche ebenso nicht anerkennen. Auf Ihre gesetzliche Mitwirkungspflicht zur Schadensminimierung weisen wir Sie hiermit ausdrücklich hin.

4. Montageanleitung

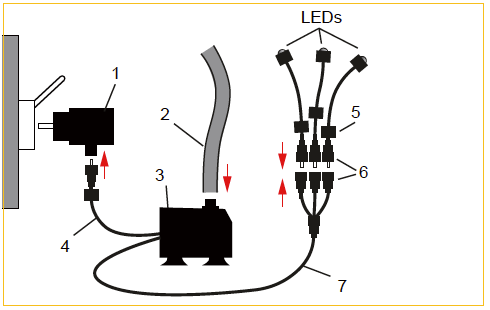

4.1 BRUNNEN

Entnehmen Sie alle Teile vorsichtig der Verpackung und legen Sie diese auf eine ebene Fläche.
Die LEDs sind im Brunnenkörper vormontiert.
Das Verbindungskabel hat je nach Modell einen oder mehrere Kabelstecker zum Anschließen der LEDs.
Verbinden Sie jeden einzelnen Kabelstecker mit einem LED.
Drehen Sie die Verschlusskappen an den LED-Anschlüssen fest zu.
Das Stromkabel an das Netzteil anschließen.

Netzteil
Schlauch
Pumpe
Stromkabel
Verschlusskappen
Kabelstecker (LED)
Verbindungskabel

Bitte beachten Sie, dass beim ersten Anlaufen der Pumpe etwas Wasser aus dem
Brunnen spritzen kann. Ggf. den Wassermengen-Regler an der Pumpe in „-“ Richtung bewegen.

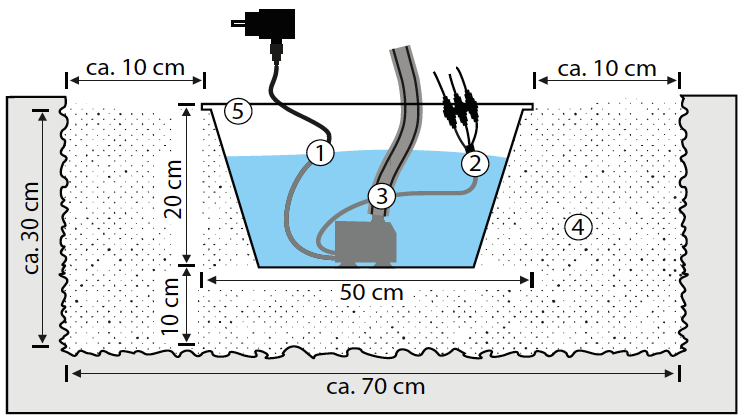

4.2 WASSERBEHÄLTER

Heben Sie eine Grube aus mit den Maßen von ca. 0,80mx0,30m. Füllen Sie die Grube zunächst mit einer Schicht Feinsand von ca. 10cm Höhe.
Platzieren Sie den Wasserbehälter mittig in der Grube und füllen Sie den restlichen Leerraum bis zur Oberkante mit Feinsand.
Anmerkung: Um Schäden an dem Wasserbehälter zu vermeiden, empfehlen wir dringend die Verwendung von Feinsand .
Zum Verdichten und dem Schliessen von möglichen Hohlräumen im Sand empfehlen wir vorsichtig mit Wasser einzuschwemmen. Der Sand sackt dadurch ab und senkt sich somit in die neu ausgehobene Grube.
Wenn alle Anschlüsse fertig sind (siehe 3.1), stellen Sie die Pumpe auf den Boden des Wasserbehälters. Führen Sie das Stromkabel durch das Loch im Deckel nach außen.
Füllen Sie den Wasserbehälter mit sauberem Wasser. Die Pumpe muss sich vollständig unter Wasser befinden, da sie sonst Schaden nimmt.
Hinweis: Es wird destilliertes Wasser empfohlen, um Mineralablagerungen und Bakterienbildung zu reduzieren.
Vergewissern Sie sich vor dem Einschalten der Pumpe, dass alle Anschlüsse richtig angeschlossen sind. Die Kabel und der Wasserschlauch sollten keine Knicke aufweisen.
Jetzt das Netzteil in die Steckdose stecken. Bei korrekter Installation beginnt das Wasser zu fließen.

Hinweise:

a) Durch den Anschluss
am Stromnetz, werden Pumpe und
LED Beleuchtung eingeschaltet.

b) Durch das Trennen vom
Strom, werden Pumpe und LED
Beleuchtung ausgeschaltet.

Füllen sie den Brunnen mit Wasser.

HINWEIS:

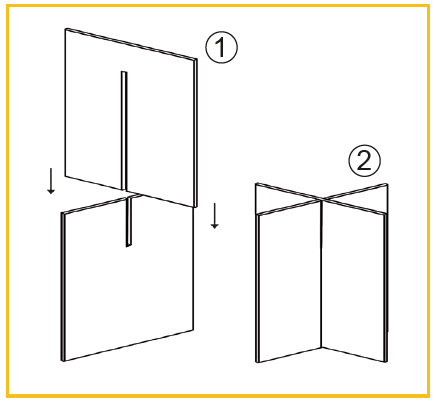

Bitte stellen Sie sich nicht auf die Abdeckung des Wasserbehälters und laufen Sie nicht darüber! Bruchgefahr! Für eine zusätzliche Stabilität kann eine Kreuz-Verstärkung (nach gezeigtem Beispiel,
nicht im Lieferumfang enthalten) montiert und in dem Wasserbehälter installiert werden.

Problem: Ungleichmäßige Wasserverteilung bzw. Wasserspritzer im Brunnenbereich.
Abhilfe: Bei der ersten Inbetriebnahme kann es zu einer ungleichmässigen Wasserverteilung
kommen. In solchen Fällen empfehlen wir, die Standgenauigkeit des Brunnens und den
Wasserdurchfluss zu prüfen und justieren

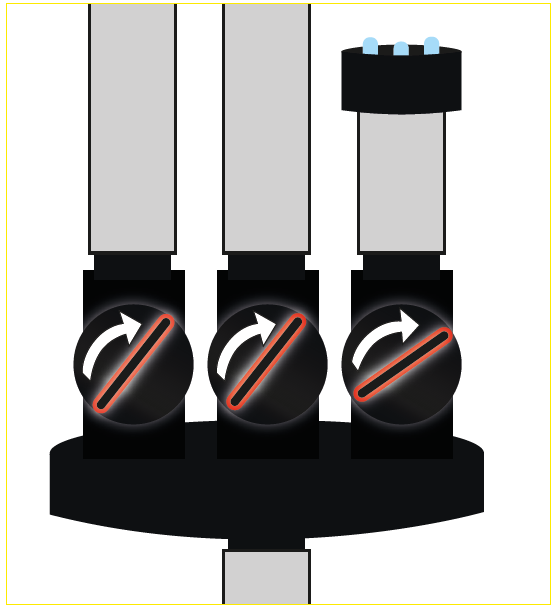

4.3 VENTILE EINSTELLEN FÜR DEN WASSERDURCHFLUSS

Für einen gleichmäßigen Wasserdurchfluss sollten die Ventile am Verteiler in etwa wie folgt geöffnet sein:

Längster Schlauch (links, siehe Abb.) sollte zu 4/5 geöffnet sein
Mittlerer Schlauch sollte das Ventil zu 4/5 geöffnet haben
Kürzester Schlauch sollte zu 5/6 geöffnet sein

Anmerkung: dies sind nur Richtwerte. Eventuell müssen Sie die Ventile individuell feinjustieren.

5. Wartung

Wenn Sie den Brunnen regelmäßig reinigen und das Wasser austauschen, werden Sie lange Freude daran haben. Die besten Ergebnisse werden mit destilliertem oder gereinigtem Wasser erzielt.
Wenn sich Schmutz in den Ansaugöffnungen der Pumpe befindet, trennen Sie die Pumpe vom Netz und spülen Sie die Pumpe unter sauberem fließendem Wasser.
Vor der Einlagerung im Winter ist die Pumpe dringend mit klarem Wasser zu reinigen. Jegliche Schmutzbestandteile im Wasser trocknen sonst während der Lagerzeit auf der Pumpenwelle und würden diese irreparabel beschädigen.

Frost kann zu Schäden am Brunnen und der Pumpe führen. Bei Frostgefahr muss der Brunnen und die Pumpe entleert werden, mit klarem Wasser gespült und trocken eingelagert werden. Dann haben Sie sehr lange Freude daran!

6. Sicherheitshinweise

Pumpe niemals trocken betreiben. Brunnen mit ausreichend nachfließendem Wasser versorgen (Trockenlauf Gefahr).
Das Pumpen von entzündlichen, sowie allen anderen aggressiven Flüssigkeiten ist untersagt.
Die Maximaltemperatur der Flüssigkeiten von max. 35°C beachten.
Querschnittsverengung vermeiden (Stromkabel, Wasserleitung).
Die Pumpe darf von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder aufgrund mangelnder Erfahrung und Wissen nur unter Beaufsichtigung benutzt werden oder wenn diese bezüglich des sicheren Gebrauchs des Gerätes unterwiesen worden sind und die daraus resultierenden Gefahren verstehen.
Die Reinigung und Wartung darf nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Bei längeren Stillstandszeiten die Pumpe säubern, mit klarem Wasser spülen und trocken bei Zimmertemperatur lagern.
Unbedingt geltende Vorschriften zur elektrischen Sicherheit befolgen.
Niemals die Pumpe am stromführenden Kabel oder Druckleitung ziehen.
Vor allen Arbeiten am Brunnen muß der Netzstecker gezogen werden.
Querschnittsverengung vermeiden (Stromkabel, Wasserleitung).
Stecker sofort vom Netz trennen, wenn die Leitung beschädigt oder durchtrennt wurde.

DER HERSTELLER ERKLÄRT:

keine Verantwortung im Fall von Unfällen oder Schäden aufgrund von Fahrlässigkeit oder Missachtung der Anweisungen in dieser Bedienungsanleitung zu übernehmen.
jede Verantwortung für Schäden abzulehnen, die durch die unsachgemäße Verwendung des Gartenbrunnens entstehen.

7. Garantiebestimmungen

Für alle Fabrikations- und Materialfehler gilt die gesetzliche Gewährleistung. In diesen Fällen übernehmen wir den Umtausch oder die Reparatur der Pumpe. Versandkosten werden von uns nur getragen, soweit dies gesetzlich vorgeschrieben ist.
Im Garantiefall bitte über unsere Serviceplattform den Fall anmelden. Dann teilen wir Ihnen die weitere Vorgehensweise fallbezogen mit.
Rücksendungen bitte ausreichend frankieren. Unfreie Rücksendungen können leider nicht angenommen werden, da diese vor Zustellung herausgefiltert werden. Unsere Serviceleistung erbringen wir in Deutschland.

Die Garantie gilt nicht bei:

Materialverschleiß (z.B. Dichtungen, Laufräder, Laufkammern)
Unberechtigten Eingriffen oder Veränderungen an der Pumpe
Beschädigungen durch Selbstverschulden
Unsachgemäßer Wartung und unsachgemäßem Betrieb
TROCKENLAUF (auch testweise!) der Pumpe

Außerdem leisten wir keinerlei Schadensersatz für Folgeschäden!

8. Erkennen und Beheben von Fehlern

Problem	Mögliche Ursache	Lösung
Pumpe läuft nicht an	Keine Stromversorgung	Elektrische Anschlüsse überprüfen
>	Pumpe defekt	Pumpe ersetzen
>	Pumpe verdreckt oder Fremdkörper	Reinigen Sie die Pumpe und den Impeller
Pumpe läuft, aber kein Wasser wird gefördert	Schläuche oder Schlauchverbindungen haben ein Leck	Schläuche oder Schlauchverbindungen prüfen
>	Pumpe hat ein Leck	Prüfen, ob Wasser im Pumpengehäuse der Elektronik ist
>	Ansaugöffnungen verschmutzt	Ansaugöffnungen reinigen

9. Hinweise zur Produkthaftung

Wir weisen darauf hin, dass wir nach dem Produkthaftungsgesetz für Schäden, die durch unsere Geräte verursacht werden, nur insofern haften, soweit keine Veränderungen an den Geräten vorgenommen wurden. Falls Reparaturen durch von uns autorisierte Servicewerkstätte vorgenommen werden, haften wir nur insofern, wenn Original-Ersatzteile und Zubehör verwendet wurden.

10. Entsorgungshinweise

Hinweise zur Altgeräte- & Batterie-Entsorgung
Elektro- und Elektronikaltgeräte mit dem Symbol der durchgestrichenen Mülltonne und Batterien dürfen nicht über den Hausmüll entsorgt werden, sondern müssen getrennt gesammelt werden. Verbraucher sind verpflichtet, Altbatterien und Altakkumulatoren (Akkus), die nicht vom Altgerät umschlossen sind und zerstörungsfrei entnommen werden können, vor der Abgabe an einer Rückgabestelle vom Altgerät zu trennen.

Rückgabemöglichkeiten sind unentgeltlich bei kommunalen Sammelstellen wie Wertstoffhöfen sowie an unseren Versandlageradressen (NUR bei über uns gekaufte Geräte) möglich. Nicht gefährliche Altgeräte (frei von Ölen oder auslaufenden Batterien/Akkus) können alternativ, mit dem Hinweis auf Entsorgung, auch an die Versandlageradressen (NUR bei über uns gekaufte Geräte) gesendet werden. Eventuell enthaltene Batterien und Akkus können zusätzlich im stationären Handel (überall dort, wo Batterien verkauft werden) abgeben werden.

Bei der deutschen Registrierungsstelle EAR sind wir unter der WEEE-Nummer DE79535656 gelistet. So tragen Sie zur Erhaltung und zum Schutz unserer Umwelt bei. VIELEN DANK FÜR IHRE UNTERSTÜTZUNG!

11. EU-Konformitätserklärung

Der Unterzeichner Amur S.à r.l., 36, Rue de la Gare, L-5540 Remich bestätigt, dass das umseitig benannte Produkt, nämlich TRIO-BASALT-3, in der in den Verkehr gebrachten Ausführung den unten aufgeführten einschlägigen Bestimmungen, den entsprechenden EU harmonisierten Richtlinien und dem EU-Standard für Sicherheit entspricht. Diese Konformitätserklärung gilt, insofern an dem Produkt keine Veränderungen vorgenommen werden. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

Die alleinige autorisierte Person zur Aufbewahrung der technischen Dokumente:
Amur S.à r.l. · 36, Rue de la Gare · L-5540 Remich

Richtlinie Niederspannung (2014/35/EU)
Richtlinie Elektromagnetische Verträglichkeit (2014/30/EU)
Maschinenrichtlinie (2006/42/EC)

Folgende harmonisierte Normen:

EN IEC 60335-2-41:2021 + A11:2021
EN 60335-1:2012 + A11:2014 + A13:2017 + A1:2019 + A14:2019 + A2:2019 + A15:2021
EN 60335-2-41:2003 + A1:2004 + A2:2010
EN 62233:2008
EN IEC 55014-1:2021
EN 55014-1:2017 + A11:2020
EN IEC 55014-2:2021
EN 55014-2:2015
EN 55032:2015
EN 55035:2017
EN IEC 61000-3-2:2019 + A1:2021
EN IEC 61000-3-2:2019 + A2:2021
EN IEC 61000-3-2:2019
EN IEC 61000-3-3:2013 + A1:2019 + A2:2021
EN 61000-3-3:2013 + A1:2019
EN 61000-3-3:2013 + A1:2019 + A2:2021
EN IEC 61558-1:2019
EN 61558-2-6:2009

Unterzeichnet für und im Namen von:
Amur S.à r.l.
Remich, den 23.04.2026
i.V. Dipl. Phys. Peter Neumüller
Technische Leitung

12. Technische Daten

WASSERMENGEN-REGLER:
Unsere Zimmerbrunnen werden je nach Größe mit verschieden Pumpen ausgerüstet. Die Pumpen sind mit Reglern ausgestattet, die ein individuelles Einstellen des Wasserflusses ermöglichen. Unten aufgeführt sind die häufigsten Reglertypen (bitte beachten Sie die +/- Symbole auf der Pumpe).

	TRIO-BASALT-3 (GB021117-4
Spannung	230V / 50Hz
Adapter Stromstärke*	230V / 12V 300mA
Pumpenleistung	17 Watt
Max. Fördermenge	800 l/h
Max. Förderhöhe	130 cm
Max. Wassertemperatur	35 °C
Kabellänge (Pumpe)	5 m
Schutzklasse (Pumpe)	IPX8
Schutzklasse (Adapter)	IP44
LEDs	13×4
LED Kabellänge	50 cm
Maße (LxBxH)	30x30x70cm
Gesamtgewicht	ca. 13 kg

*Netzstecker nur für den Inneneinsatz bestimmt

13. Ersatzteile & weiteres Zubehör

Ersatzteil / Bemerkung	Nummer	Bild

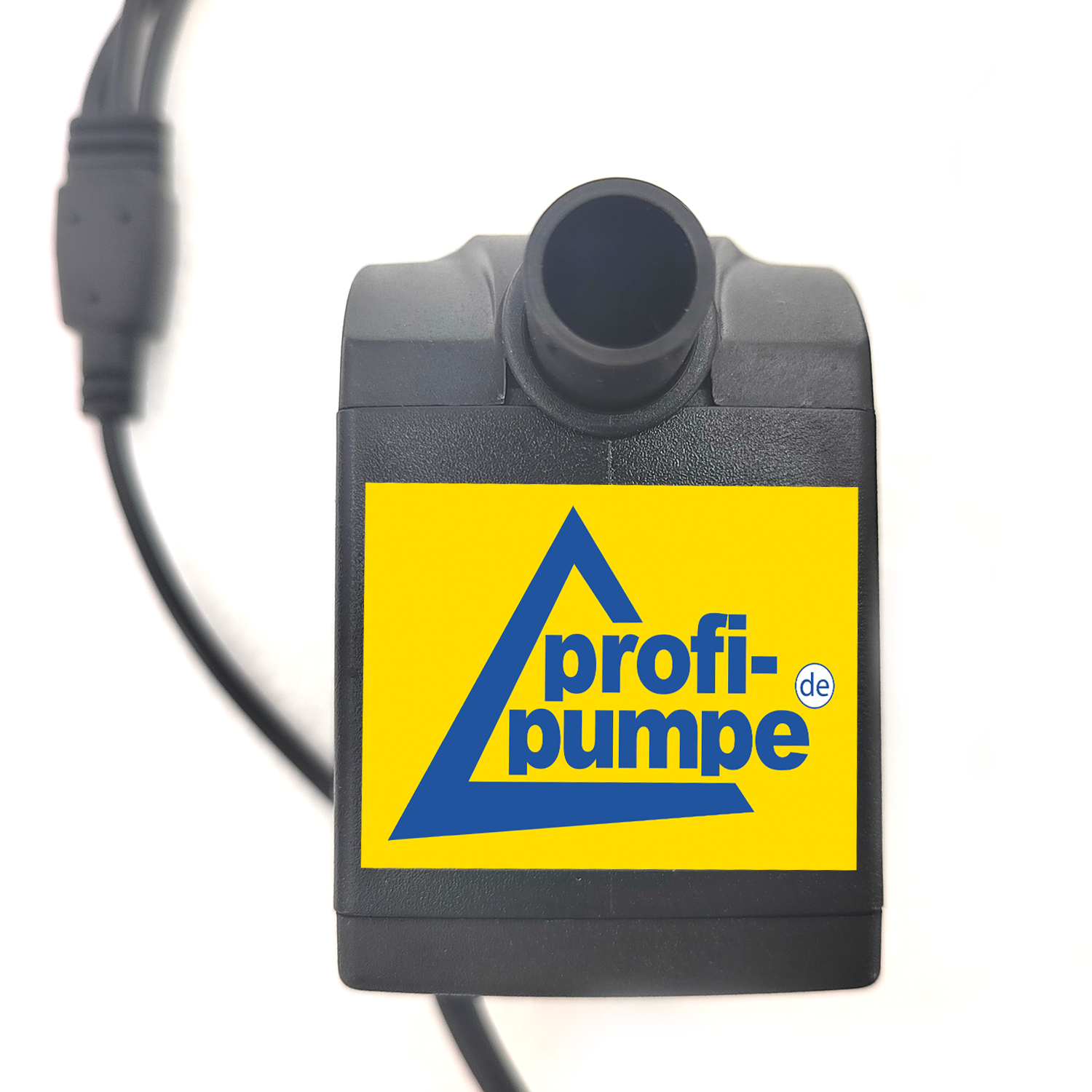

Spare Pump / Ersatz-Pumpe 12V, f. 3xLED, 800l/h TRIO-BASALT-3	GB1067-4
