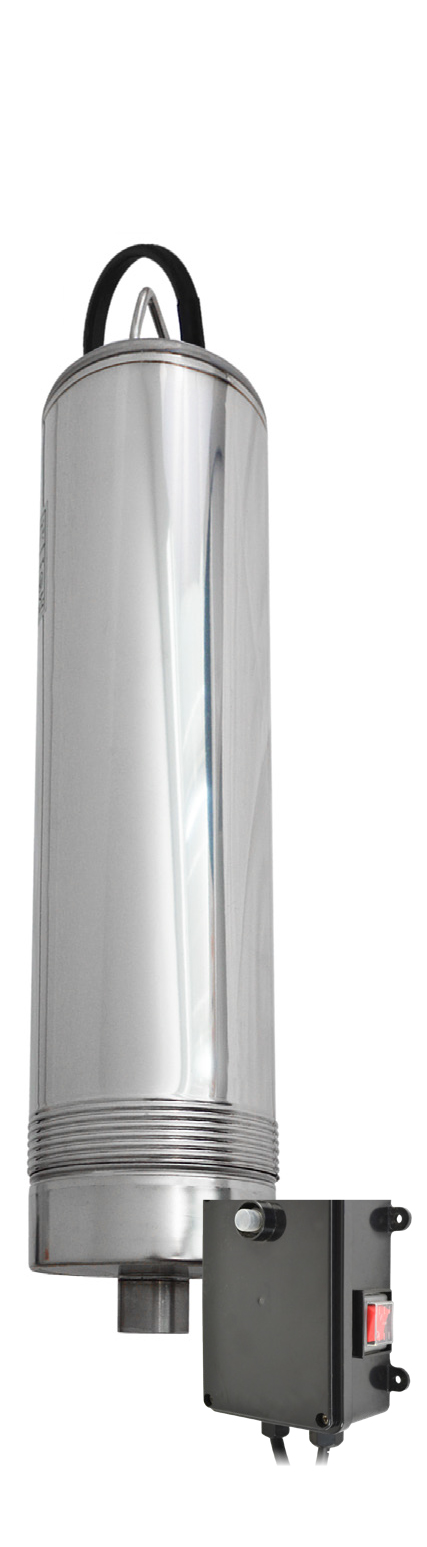

Regen-Star Super 750

(5 005 003 005)

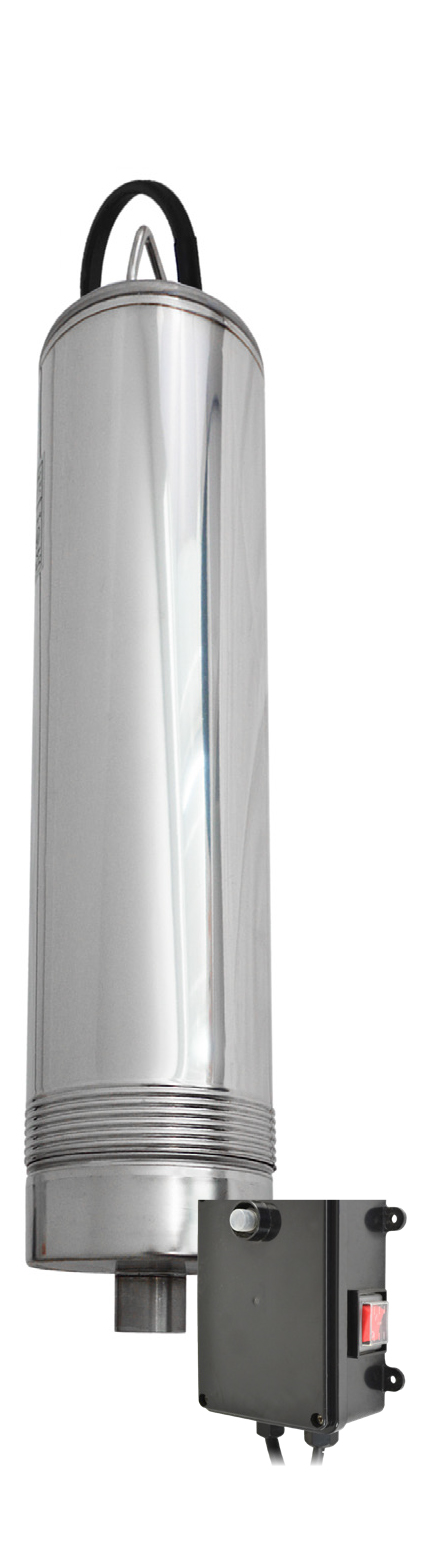

Regen-Star Super 900

(5 005 003 006)

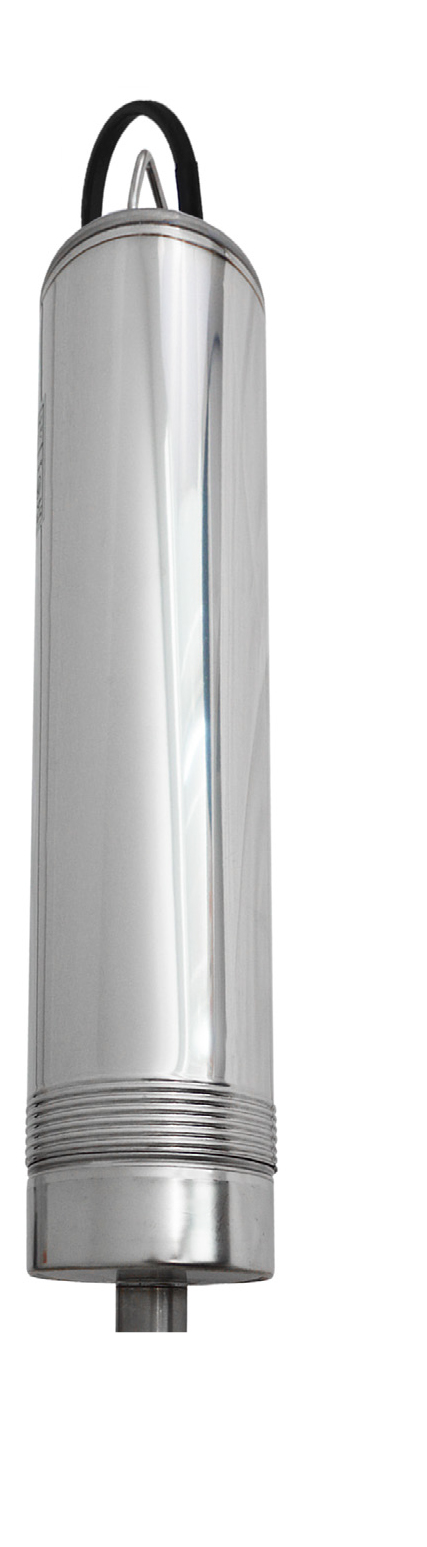

Regen-Star Super 1400

(1A-P-AS140)

SYMBOLE FÜR SICHERHEITSHINWEISE UND WARNUNGEN

1. Vorwort

Zum Kauf unserer Tauchpumpe möchten wir Sie recht herzlich beglückwünschen. Wir wissen Ihr Vertrauen zu schätzen. Aus diesem Grund stehen bei uns Funktions- und Betriebssicherheit an erster Stelle.

Um Personen- und Sachschäden zu vermeiden, lesen Sie die vorliegende Bedienungsanleitung bitte aufmerksam durch. Bitte beachten Sie alle Sicherheitshinweise und Anweisungen zum sachgemäßen Gebrauch der Pumpe. Eine Nichtbeachtung der Anweisungen und Sicherheitshinweise können zu körperlichen Schäden oder zu Sachschäden führen. Bitte bewahren Sie die Bedienungsanleitung mit den Anweisungen und Sicherheitshinweisen sorgfältig auf, um jederzeit darauf zurückgreifen zu können.

2. Unternehmens-Kodex

Unser Grundsatz ist: Wir sehen Sie als unseren Partner, der uns und unseren Produkten sein Vertrauen geschenkt hat. Wir schätzen das sehr. Wir werden mit Ihnen respektvoll und fair jedes Problem lösen. Im Umgang mit Technik können Probleme auftreten, für die weder wir als Fachmann noch Sie als Laie verantwortlich sind. Aus diesem Grund lesen Sie sich diese Anleitung genau durch. Sollte Ihnen etwas nicht ganz verständlich sein, kontaktieren Sie uns, bevor Sie das Produkt installieren und in Betrieb nehmen. Schauen Sie sich unsere Clips zur richtigen Verwendung der Produkte an. Informieren Sie sich aus anderen Quellen. So können Missverständnisse und spätere Probleme von Anfang an vermieden werden. Sollten Probleme auftreten, so versuchen wir in gegenseitigem Respekt eine faire Lösung für beide Seiten zu finden.

3. Allgemeines

Die Pumpen sind nach dem neuesten Stand der Technik entwickelt, mit größter Sorgfalt gefertigt und unterliegen strengen Qualitätskontrollen. Vergewissern Sie sich nach dem Auspacken, dass die auf dem Typenschild und in der Einbauanleitung angegebenen Daten mit den vorgesehenen Betriebsbedingungen übereinstimmen. Im Zweifelsfall ist der Betrieb zu unterlassen.
Transportschäden sind unverzüglich dem Speditionsunternehmen und uns schriftlich mitzuteilen. Bei Versand durch DHL sind Transportschäden innerhalb von 7 Tagen bei der Post anzuzeigen.

4. Anwendungsbereiche

WICHTIG: Die Pumpen sind zur Förderung von Klarwasser (kein Schmutzwasser), frei von abrasiven Bestandteilen (Sand, Schlamm, aggressive chemische Substanzen), vorgesehen. Das Wasser muss ggf. bis auf 0,2 mm Partikelgröße vorgefiltert werden.

Für folgende Anwendungsbereiche eignet sich die Pumpe:

Aus- und Umpumpen von Regentanks, Behältern, Wannen, etc.
zur Regenwassernutzung in Garten und Haus
Umwälzen von großen Wasseransammlungen
Wasserentnahme aus Bächen und Flüssen
Teichentwässerung
Sonstige Klarwasserförderung

WICHTIG: Die Wassertemperatur sollte nicht höher als max. +35 °C sein. Die maximale Eintauchtiefe sollte 20m nicht überschreiten. Der pH-Wert des Wassers sollte zwischen 6,5 und 8,5 liegen.
Die Sedimentkonzentration sollte 0,15 % nicht überschreiten, wobei der maximale Durchmesser von 0,2mm nicht überschritten werden darf.

Diese Pumpen sind für das Pumpen von sauberem Wasser und chemisch nicht aggressiven Flüssigkeiten bestimmt. Bei nicht bestimmungsgemäßem Einsatz entfällt jegliche Gewährleistung.
Diese Pumpen sind NICHT für das Pumpen von brennbaren Flüssigkeiten oder für den Betrieb an Orten, an denen die Gefahr einer Explosion besteht, geeignet. Diese Pumpe ist für die private Nutzung im Haus und Garten vorgesehen. Diese Pumpen sind für die kontinuierliche Nutzung (mit max. 20 Unterbrechungen pro Stunde) vorgesehen. Pumpe niemals mehr als 2-3 Minuten gegen ein geschlossenes Ventil laufen lassen. Pumpe gegen Trockenlauf entsprechend sichern (Trockenlaufschutz installieren). Die Pumpe darf nicht in Schwimmbädern verwendet werden.
Nicht für Betrieb an Solar-Fotovoltaikanlagen geeignet.

5. Inbetriebnahme

Bitte überprüfen Sie vor jeder Inbetriebnahme die elektrischen Anschlüsse sowie das
Kabel auf Unversehrtheit. Bitte prüfen Sie vor der Installation, ob der elektrische Anschluss entsprechend der gesetzlichen Vorschriften geerdet und installiert ist. Achten Sie darauf, dass die Pumpe durch einen entsprechenden FI Schutzschalter (Auslösestrom 30mA) abgesichert ist.
Es muss sichergestellt werden, dass die Pumpe bei längerem Betrieb ausreichend gekühlt wird. Pumpe stets vibrationsfrei mittels Druckschlauch anschließen. Die max. Zahl von 20 Schaltvorgängen pro Stunde beachten.
Die Installation ist von einer qualifizierten Fachkraft auszuführen.
Bitte überprüfen Sie vor jeder Inbetriebnahme die elektrischen Anschlüsse sowie das Kabel auf Unversehrtheit.
Es ist NICHT zu empfehlen, selbstständig Änderungen oder eine Kabelverlängerung durchzuführen. Es kann in solchen Fällen NICHT sichergestellt werden, ob diese Modifikation(en) technisch einwandfrei ist, zudem verfällt der Garantieanspruch.
Bei längerem Betrieb muss sichergestellt werden, dass die Pumpe ausreichend gekühlt wird.

6. Installation

Befestigen Sie vor dem ersten Gebrauch ein ausreichend langes und starkes Seil am Griff. Die Pumpe wird mit diesem Halteseil in den Wasserbehälter eingehängt.

WICHTIG: Der Zustand des Halteseils sollte regelmäßig überprüft werden, da es im Laufe der Zeit altern und gegebenenfalls reißen kann.

Montieren Sie die Druckleitung.
Für den gelegentlichen Gebrauch kann ein geeigneter Wasserschlauch genutzt werden.
Für die dauerhafte Installation wird der Anschluss eines Panzerschlauchs mit einem Durchflusswächter empfohlen. Dies verhindert den Rückfluss von Wasser beim Abschalten.
Montieren Sie die Druckleitung auf den Druckanschluss. Alle Gewindeverbindungen müssen einem geeigneten Dichtband abgedichtet werden (z.B. Teflon®-Band).

Wichtig:
Die schwimmende Entnahme muss mittels eines Seils, einer Schnur oder ähnlichem korrosionsfesten Befestigungsmaterials sicher am Rand des Behälters fixiert werden (s.Abbildung). Bei Leerzustand des Behälters darf das Ende der Ansaugungleitung nicht den Boden bzw. die Schlammschicht berühren. Die Schwimmende Entnahme muss somit ca 10-30cm über dem Boden hängen bleiben! Der Sicherheitsabstand zum Boden ist individuell einzustellen und hängt von der Schmutzfracht ab. In jedem Fall muss das Ansaugen vom Bodensediment (oder deren Verwirbelungen mit Restwasser) verhindert werden. Gelangt Bodensediment in die Pumpe, so geht diese nach kürzester Zeit irreversibel kaputt.

7. Einbauschema

Schematische Darstellung als Beispiel. Den Lieferumfang entnehmen Sie bitte der Angebotsbeschreibung.

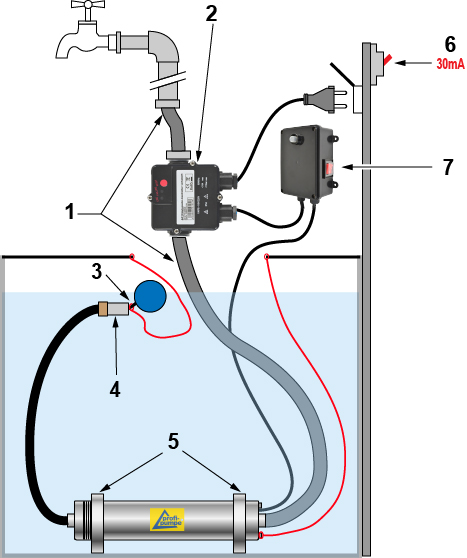

Beispielhafte Installation für
Regen-Star Super 750/900
mit Schaltbox

1 = Panzerschlauch
2 = Durchflusswächter
3 = Zugseil
4 = Schwimmende
Entnahme

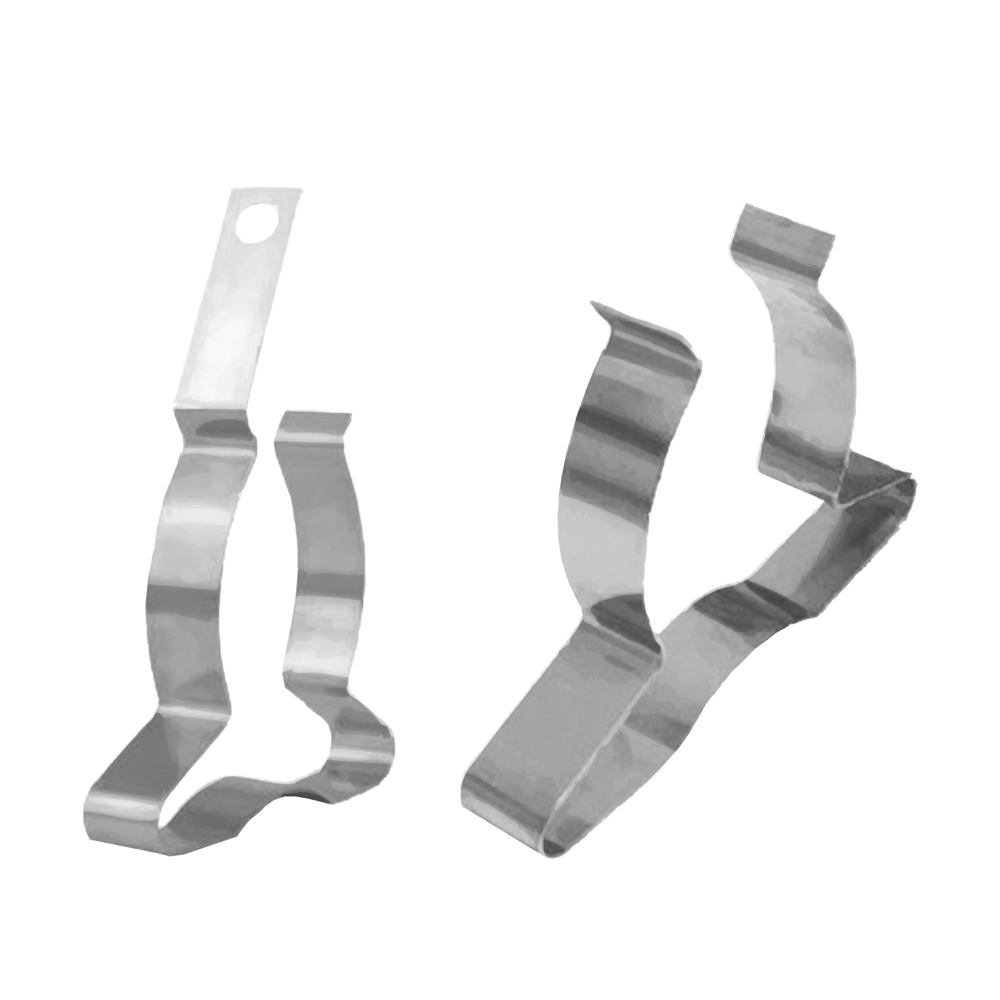

5 = Pumpenfüße
6 = 30mA FI-Sicherung*
7 = Schaltbox

*) Ggf. sind weitere/abweichende landesbezogene Vorschriften zu beachten.

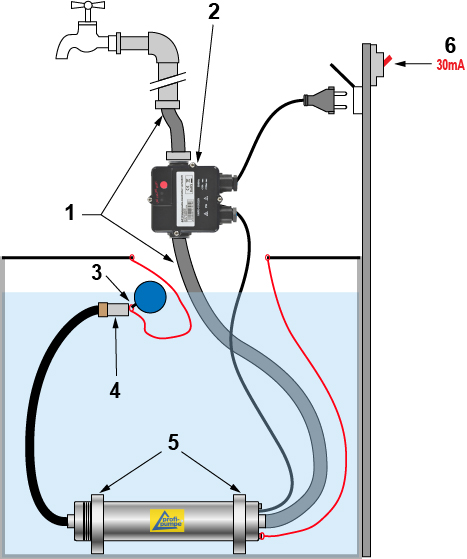

Beispielhafte Installation für
Regen-Star Super 1400
ohne Schaltbox.

1 = Panzerschlauch
2 = Durchflusswächter
3 = Zugseil
4 = Schwimmende
Entnahme
5 = Pumpenfüße
6 = 30mA FI-Sicherung*

*) Ggf. sind weitere/abweichende landesbezogene Vorschriften zu beachten.

Elektrischer Anschluss: Bitte führen Sie die Anschlüsse wie im untenstehenden Bild aus.

	BRAUN	Pumpe	>	ROT	Box
	BLAU	Pumpe	>	BLAU	Box
	SCHWARZ	Pumpe	>	WEISS	Box
Erde	GRÜN GELB		>	GRÜN GELB	Erde

Die Pumpen können bis zu einer Wassertiefe von 7 m oder je nach Modell bis 19 m abgesenkt werden (siehe technische Daten auf der letzten Seite).
Installieren Sie das Gerät so, dass die Absaugöffnungen nicht durch Fremdkörper blockiert werden können (stellen Sie das Gerät auf einen festen, ggf. ebenen Untergrund).
Stellen Sie sicher, dass das Gerät stabil steht.

8. Sicherheitshinweise

WICHTIG: Bei plötzlichem Wasserausfall, ungewöhnlichen Geräuschen oder starken Vibrationen schalten Sie das Gerät sofort aus und verwenden Sie es nicht weiter, bis die Ursache festgestellt wurde.

Pumpe niemals trocken betreiben. Brunnen auf ausreichend nachfließendes Wasser testen (Trockenlauf Gefahr)
Pumpe niemals gegen Druck laufen lassen
Das Pumpen von entzündlichen, sowie allen anderen aggressiven Flüssigkeiten ist untersagt
Fördern Sie niemals Flüssigkeiten, die der Nahrung dienen
Die Maximaltemperatur der Flüssigkeiten von max. 35°C beachten
Querschnittsverengung vermeiden (Stromkabel, Wasserleitung)
Nach dem Umfüllvorgang die Pumpe sofort ausschalten
Die Pumpe während des laufenden Betriebes nicht bewegen
Bitte während des Betriebes die Pumpe jederzeit beaufsichtigen
Der Betrieb darf nicht durch Kinder und Jugendliche unter 16 Jahren und Personen mit geistiger Behinderung erfolgen
Bei längeren Stillstandszeiten die Pumpe säubern, mit klarem Wasser spülen und trocken bei Zimmertemperatur lagern
Der elektrische Anschluss ist stets durch einen autorisierten Fachmann vorzunehmen
Unbedingt geltende Vorschriften zur elektrischen Sicherheit befolgen
Berühren Sie niemals das Wasser in der Nähe der Pumpe, wenn diese in Betrieb ist
Die Pumpe ist durch einen FI-Schutzschalter mit Auslösestrom von 30 mA abzusichern
Niemals die Pumpe am stromführenden Kabel oder Druckleitung ziehen
Querschnittsverengung vermeiden (Stromkabel, Wasserleitung)
Stecker sofort vom Netz trennen, wenn die Leitung beschädigt oder durchtrennt wurde
Um einen Stromschlag zu vermeiden, schalten Sie die Stromversorgung aus, bevor Sie Wartungs- und/oder Reinigungsarbeiten an der elektrischen Pumpe durchführen.
Bei der Bedienung sind unbedingt geeignete Schutzhandschuhe zu tragen
Die Pumpe ist vor Regen und Nässe zu schützen. Die Pumpe darf nur in trockenen Räumen betrieben werden.
Das Eindringen von Wasser in die stromführenden Bauteile der Pumpe erhöht das Risiko eines elektrischen Schlags

DER HERSTELLER ERKLÄRT:

keine Verantwortung im Fall von Unfällen oder Schäden aufgrund von Fahrlässigkeit oder Missachtung der Anweisungen in dieser Bedienungsanleitung zu übernehmen
jede Verantwortung für Schäden abzulehnen, die durch die unsachgemäße Verwendung der Pumpe entstehen.

9. Wartung

Vor Reparatur- und Wartungsarbeiten ist sicherzustellen, dass die Pumpe mit sauberem Wasser gespült wird. Der normale Betrieb der Pumpe sollte mindestens einmal jährlich überprüft werden. Wenn die gepumpte Flüssigkeit trüb ist oder eine hohe Sedimentkonzentration aufweist, sind die Intervalle für die Überprüfung der Pumpe zu verkürzen.

Ist ein Filter installiert, so ist dieser regelmäßig auf Sauberkeit und freien Durchfluss zu überprüfen. Unter normalen Betriebsbestimmungen erfordert die Pumpe keine weitere Wartung. Ab einer Betriebsdauer (bei Klarwasser) von ca. 2000 Stunden sollten die mechanischen Bauteile wie Laufräder, Laufkammern, Dichtungen etc. auf Unversehrtheit hin überprüft und ggf. getauscht werden. Nach 3000 Betriebsstunden sollte ggf. das Öl in der Kammer ausgetauscht werden (nur bei ölgetauchten Motortypen!). Bitte nur bis zu 80% auffüllen und die Dichtungen stets auf Dichtigkeit überprüfen. Bei abrasiven Materialien wie Sand verkürzt sich die Wartungsdauer.

Folgende Kontrollen sollten regelmäßig durchgeführt werden:

Unversehrtheit des Stromkabels
Saubere Führung und Dichtigkeit der Leitungen (z.B. keinen Knick)
Sauberkeit des Mediums
Energieverbrauch: Bei Abweichungen überprüfen Sie, ob der Stromverbrauch deutlich
gestiegen ist.
Kabel: Stellen Sie sicher, dass das Kabel noch dicht ist und keine offensichtlichen Knicke oder
Schrumpfungen aufweist
Pumpenzustand: Überprüfen Sie, ob das Laufrad oder das Pumpengehäuse
verschlissen ist
Lager: Überprüfen Sie, ob das Lager beschädigt ist oder sich nicht mehr frei drehen lässt

Außerdem sollte bei Frostgefahr die Pumpe entleert, mit klarem Wasser durchspült und trocken eingelagert werden.

10. Garantiebestimmungen

Für alle Fabrikations- und Materialfehler gilt die gesetzliche Gewährleistung. In diesen Fällen übernehmen wir den Umtausch oder die Reparatur der Pumpe. Versandkosten werden von uns nur getragen, soweit dies gesetzlich vorgeschrieben ist.
Im Garantiefall bitte über unsere Serviceplattform den Fall anmelden oder den Support kontaktieren. Dann teilen wir Ihnen die weitere Vorgehensweise fallbezogen mit.
Rücksendungen bitte ausreichend frankieren. Unfreie Rücksendungen können leider nicht angenommen werden, da diese vor Zustellung rausgefiltert werden. Unsere Serviceleistung erbringen wir in Deutschland.

Die Garantie gilt nicht bei:

Unsachgemäßer Installation (Eigeninstallation, nicht autorisierte Personen)
Materialverschleiß (z.B. Dichtungen, Laufräder, Laufkammern)
Unberechtigten Eingriffen oder Veränderungen an der Pumpe
Beschädigungen durch Selbstverschulden
Unsachgemäßer Wartung und unsachgemäßem Betrieb
TROCKENLAUF (auch testweise!) der Pumpe

Außerdem leisten wir keinerlei Schadensersatz für Folgeschäden!

11. Erkennen und Beheben von Fehlern

Problem	Mögliche Ursache	Lösung
Pumpe läuft, kein Wasser wird gefördert	Luft im System (kann nicht entweichen)	System entlüften
–>	Laufrad verstopft	Laufrad säubern
Pumpe startet nicht oder schaltet sich aus	Motorschutzschalter hat die Pumpe ausgeschaltet	Ausreichende Kühlung sicherstellen
–>	Kein Strom	Elektr. Anschlüsse überprüfen
Pumpe läuft, Förderleistung lässt nach bzw. bricht ab	Pumpe ist zu tief eingebaut	Förderhöhe verringern
–>	Wasserleistungssystem ist undicht	Leitungssystem auf Undichtigkeit prüfen
–>	Laufrad ist abgenutzt	Laufrad wechseln
–>	Filter ist verschmutzt	Filter reinigen
Beim Einschalten der Pumpe wird der FI-Schalter ausgelöst	Pumpe ist undicht geworden	Pumpe auf Feuchtigkeitsschäden untersuchen
–>	Kondensatbildung im elektrischen Anschluss / Klemmkasten	Vom Stromnetz trennen / Lieferanten informieren

12. Hinweise zur Produkthaftung

Wir weisen darauf hin, dass wir nach dem Produkthaftungsgesetz für Schäden, die durch unsere Geräte verursacht werden, nur insofern haften, soweit keine Veränderungen an den Geräten vorgenommen wurden. Falls Reparaturen durch von uns autorisierte Servicewerkstätte vorgenommen werden, haften wir nur insofern, wenn Original-Ersatzteile und Zubehör verwendet wurden.

13. Entsorgungshinweise

Hinweise zur Altgeräte- & Batterie-Entsorgung
Elektro- und Elektronikaltgeräte mit dem Symbol der durchgestrichenen Mülltonne und Batterien dürfen nicht über den Hausmüll entsorgt werden, sondern müssen getrennt gesammelt werden. Verbraucher sind verpflichtet, Altbatterien und Altakkumulatoren (Akkus), die nicht vom Altgerät umschlossen sind und zerstörungsfrei entnommen werden können, vor der Abgabe an einer Rückgabestelle vom Altgerät zu trennen.

Rückgabemöglichkeiten sind unentgeltlich bei kommunalen Sammelstellen wie Wertstoffhöfen sowie an unseren Versandlageradressen (NUR bei über uns gekaufte Geräte) möglich. Nicht gefährliche Altgeräte (frei von Ölen oder auslaufenden Batterien/Akkus) können alternativ, mit dem Hinweis auf Entsorgung, auch an die Versandlageradressen (NUR bei über uns gekaufte Geräte) gesendet werden. Eventuell enthaltene Batterien und Akkus können zusätzlich im stationären Handel (überall dort, wo Batterien verkauft werden) abgeben werden.

Bei der deutschen Registrierungsstelle EAR sind wir unter der WEEE-Nummer DE79535656 gelistet. So tragen Sie zur Erhaltung und zum Schutz unserer Umwelt bei. VIELEN DANK FÜR IHRE UNTERSTÜTZUNG!

14. EU-Konformitätserklärung

Der Unterzeichner Amur S.à r.l., 36, Rue de la Gare, L-5540 Remich bestätigt, dass die umseitig benannten Produkte, nämlich Regen-Star Super 750, Regen-Star Super 900, Regen-Star Super 1400 in der in den Verkehr gebrachten Ausführung den unten aufgeführten einschlägigen Bestimmungen, den entsprechenden EU harmonisierten Richtlinien und dem EU-Standard für Sicherheit entsprechen. Diese Konformitätserklärung gilt, insofern an dem Produkt keine Veränderungen vorgenommen werden. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

Die alleinige autorisierte Person zur Aufbewahrung der technischen Dokumente:
Amur S.à r.l. · 36, Rue de la Gare · L-5540 Remich

Richtlinie Niederspannung (2014/35/EU)
Richtlinie Elektromagnetische Verträglichkeit (2014/30/EU)
Maschinenrichtlinie (2006/42/EC)

Folgende harmonisierte Normen:

EN IEC 55014-1:2021
EN IEC 55014-2:2021
EN IEC 61000-3-3:2019+A1
EN 61000-3-3:2013+A1+A2

EN 60335-1:2012+A11+A13+A1+A14+A2
EN 60335-2-41:2003+A1+A2
EN 62233:2008
EN ISO 12100:2010
EK1 527-12 Rev. 2

RoHS: 2011/65/EU

Unterzeichnet für und im Namen von:
Amur S.à r.l.
Remich, den 18.06.2026
i.V. Dipl. Phys. Peter Neumüller
Technische Leitung

15. Technische Daten

	Regen-Star Super 750 (5 005 003 005)	Regen-Star Super 900 (5 005 003 006)	Regen-Star Super 1400 (1A-P-AS140)
Leistung	750 Watt (P1= 0,75kW)	900 Watt (P1= 0,9kW)	1400 Watt (P1= 1,4kW)
Spannung	230V/50 Hz	230V/50 Hz	230V/50 Hz
Förderhöhe (H_max)	45m	60m	58m
Geeignet für	Klarwasser	Klarwasser	Klarwasser
max. Durchfluss (Q_max)	4.500l/h	4.500l/h	5.800l/h
max. Druck	4,5bar	6bar	5,8bar
Umdrehungszahl	3000UpM	3000UpM	3000UpM
Anschluss	1″ Zoll IG	1″ Zoll IG	1″ Zoll IG
Schutzklasse	IPX8	IPX8	IPX8
Isolationsklasse	B	B	B
Kabellänge	25m	25m	25m
Maße (B/H)	9,8cm / 50cm	9,8cm / 50cm	12,7cm / 42cm
Gewicht (in kg)	ca. 16kg	ca. 16kg	ca. 13kg

Alle Produkte in dieser Bedienungsanleitung sind Made in VRC.
Bitte beachten Sie unseren Entsorgungshinweis bei Punkt 13.
Sollten Sie Ersatzteile benötigen, bitten wir Sie um Kontaktaufnahme.

KENNLINIEN-DIAGRAMME

16. Ersatzteile & weiteres Zubehör

Ersatzteile und Zubehör, sowie weitere Produkte gibt es unter www.profi-pumpe.de

17. Unterstützende Videos

Viele unterstützende Videos finden Sie auf Youtube.

Technische Änderungen, Druckfehler und Irrtümer vorbehalten! Bitte beachte, dass maschinell erstellte Übersetzungen Fehler oder Ungenauigkeiten enthalten können. Im Zweifel gilt die ursprüngliche deutsche Sprachversion als verbindlich.

Amur S.à r.l.

www.amur.lu
Email: info@amur.lu
Tel.: (+49) 0611-9 45 87 76-0
Fax: (+49) 0611-9 45 87 76-11

Für weitere Information SCANNEN!

#1A-P-AS140 #5 005 003 005 #5 005 003 006 #A37 #A38 #A41 #Regen-Star Super 1400 #Regen-Star Super 750 #Regen-Star Super 900


Bitte lesen Sie vor Inbetriebnahme die Anleitung	Allgemeines Warnzeichen

Netzstecker ziehen	Warnung vor elektrischer Spannung

Schutzhandschuhe benutzen

Ausdehnungsgefäß 2L (PSZ01137U)	Ausdehnungsgefäß 8L (PSZ01138U)	Panzerschlauch für Brauchwasser 200mm , 1/2″ AG auf 1″ IG (PZ05102)	Panzerschlauch für Brauchwasser 300mm , 1″ AG auf 1″ IG (PZ05103)

Panzerschlauch für Trinkwasser, gerade 300mm, 1/2″ IG auf 1/2″ IG (PZ05104)	Vorfilter 1000-1 1L [neue Version] (PZ01100)	Vorfilter 2 Liter (P-FA2L)	Vorfilter, Kartuschenfilter (Z-KF)

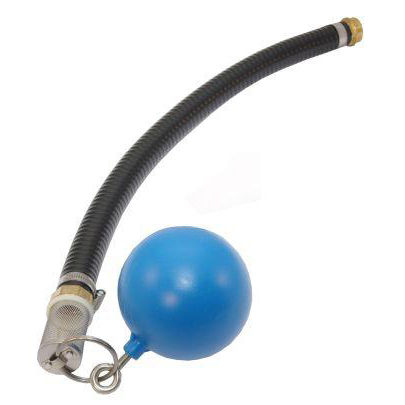

Ansaugset 5 (inkl. 0,5m Schlauch, ohne Rückschlagventil) nur für Tauchdruckpumpen (7-PZ02105)	Pumpe Halterung für Tauchpumpen (Pumpenfüße) Set Lasche 1 kurz + 1 lang (7-TP05100)
