Solar-Gartenbrunnen 4 (H140)
Symbole für Sicherheitshinweise und Warnungen
 |  |
| Bitte lesen Sie vor Inbetriebnahme die Anleitung | Allgemeines Warnzeichen |
1. Vorwort
Zum Kauf unseres Solar-Gartenbrunnens möchten wir Sie recht herzlich beglückwünschen. Wir wissen Ihr Vertrauen zu schätzen. Aus diesem Grund stehen bei uns Funktions- und Betriebssicherheit an erster Stelle.
Um Personen- und Sachschäden zu vermeiden, lesen Sie die vorliegende Bedienungsanleitung bitte aufmerksam durch. Bitte beachten Sie alle Sicherheitshinweise und Anweisungen zum sachgemäßen Gebrauch der Pumpe. Eine Nichtbeachtung der Anweisungen und Sicherheitshinweise können zu körperlichen Schäden oder zu Sachschäden führen. Bitte bewahren Sie die Bedienungsanleitung mit den Anweisungen und Sicherheitshinweisen sorgfältig auf, um jederzeit darauf zurückgreifen zu können.
2. Unternehmens-Kodex
Unser Grundsatz ist: Wir sehen Sie als unseren Partner, der uns und unseren Produkten sein Vertrauen geschenkt hat. Wir schätzen das sehr. Wir werden mit Ihnen respektvoll und fair jedes Problem lösen. Im Umgang mit Technik können Probleme auftreten, für die weder wir als Fachmann noch Sie als Laie verantwortlich sind. Aus diesem Grund lesen Sie sich diese Anleitung genau durch. Sollte Ihnen etwas nicht ganz verständlich sein, kontaktieren Sie uns, bevor Sie das Produkt installieren und in Betrieb nehmen. Schauen Sie sich unsere Clips zur richtigen Verwendung der Produkte an. Informieren Sie sich aus anderen Quellen. So können Missverständnisse und spätere Probleme von Anfang an vermieden werden. Sollten Probleme auftreten, so versuchen wir in gegenseitigem Respekt eine faire Lösung für beide Seiten zu finden.
3. Allgemeines
Unsere Produkte sind nach dem neuesten Stand der Technik entwickelt, mit größter Sorgfalt gefertigt und unterliegen strengen Qualitätskontrollen. Vergewissern Sie sich nach dem Auspacken, dass die auf dem Typenschild und in der Einbauanleitung angegebenen Daten mit den vorgesehenen Betriebsbedingungen übereinstimmen. Im Zweifelsfall ist der Betrieb zu unterlassen.
2.1 Es ist NICHT zu empfehlen, selbst technische Modifikationen durchzuführen. Erstens ist nicht sichergestellt, ob diese Veränderungen technisch einwandfrei sind und zweitens erlischt damit die Garantie.
2.2 Transportschäden sind unverzüglich dem Speditionsunternehmen und uns schriftlich mitzuteilen. Bei Versand durch DHL sind Transportschäden innerhalb von 7 Tagen bei der Post anzuzeigen.
Unterbleibt die rechtzeitige Anzeige beim Transportunternehmen und werden deswegen Ihre Ansprüche vom Transportunternehmen abgelehnt, so können wir diese Ansprüche ebenso nicht anerkennen. Auf Ihre gesetzliche Mitwirkungspflicht zur Schadensminimierung weisen wir Sie hiermit ausdrücklich hin.
4. Anwendungsbereiche
Die Gartenbrunnen sind hochwertige Fontänen-Pumpensysteme für den Einsatz im Außen- bzw.
Innenbereich. Der perfekte Blickfang für Garten und Wohnung.
5. Montageanleitung

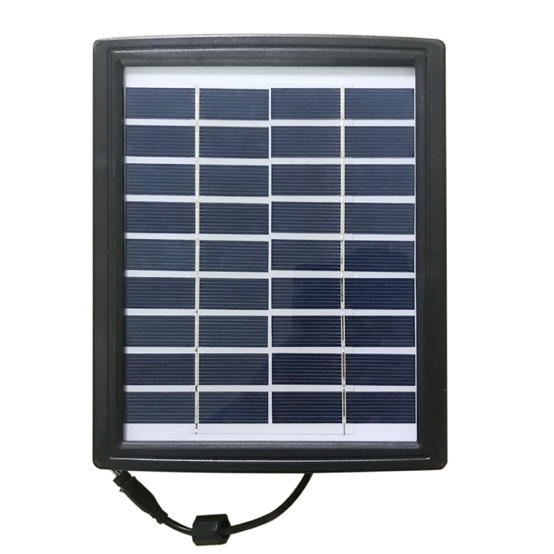

Abbildung 1 a
- Solarpanel
- Wasserschlauch
- Pumpe
- Verschlusskappen
- Kabelstecker
- Verbindungskabel
ODER

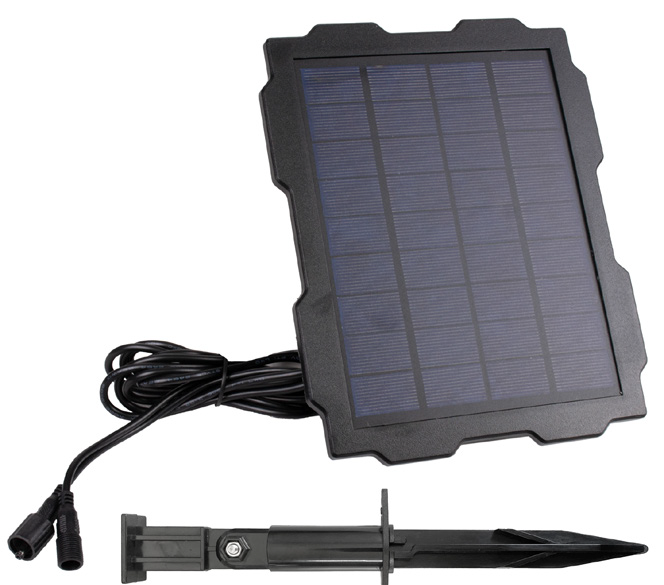

Abbildung 1b
- Solarpanel
- Wasserschlauch
- Pumpe
- Verschlusskappen
- Kabelstecker
- Verbindungskabel
- Entnehmen Sie alle Teile vorsichtig der Verpackung und legen sie diese auf eine ebene Fläche.
- Verbinden Sie die Pumpe mit dem Wasserschlauch.
- Die LEDs sind im Brunnenkörper vormontiert.
- Schließen Sie die LEDs mit den Kabelsteckern an das Verbindungskabel.
- Verbinden Sie jeden einzelnen Kabelstecker mit einem LED, falls mehrere vorhanden sind so wie in der Abbildung 1a/b.
Wenn ein Gummistopfen vorhanden ist, führen Sie die Kabel durch diesen hindurch und setzen Sie ihn auf das Rohr im Korpus, um ein Auslaufen von Wasser zu vermeiden.
- Drehen Sie die Verschlusskappen an den LED-Anschlüssen fest zu.
- Montieren Sie den Erdspieß oder die Wandhalterung am Solarpanel (siehe Abbildung 2).
- Entfernen Sie die Schutzfolie vom Solarpanel (wenn vorhanden).
- Positionieren Sie das Solarpanel so, dass es direktes Sonnenlicht aufnehmen kann. Der Li-Ionen-Akku kann nur funktionieren, wenn das Solarpanel nicht im Schatten steht. Passen Sie ggf. den Winkel des Solarpanels an (siehe Abbildung 3).
- Schließen Sie das Solarpanel, mittels Kabelstecker, an das zweite Verbindungskabel der Pumpe an (siehe Abbildung 1).
- Drehen Sie die Verschlusskappe fest zu.
- Füllen Sie sauberes Wasser in den Behälter.
- Hinweis: Es wird destilliertes Wasser empfohlen, um Mineralablagerungen und Bakterienbildung zu reduzieren.
- Vergewissern Sie sich vor dem Einschalten der Pumpe, dass das Kabel und der Wasserschlauch keine Knicke aufweisen
- Bei korrekter Installation beginnt das Wasser zu fließen.
B: Herbst, Frühling: 30°-60°
Bitte beachten Sie, dass beim ersten Anlaufen der Pumpe etwas Wasser
aus dem Brunnen spritzen kann.
Problem: Ungleichmäßige Wasserverteilung bzw. Wasserspritzer im Brunnenbereich.
Abhilfe: Bei der ersten Inbetriebnahme kann es zu einer ungleichmäßigen Wasserverteilung kommen. In solchen Fällen empfehlen wir, die Standgenauigkeit des Brunnens und den Wasserdurchfluss zu prüfen.
- Verbindungskabel
- Wasserschlauch
- LED-Kabel
Wenn alle Anschlüsse fertig sind stellen sie die Pumpe auf den Boden des Brunnens. Führen Sie das Stromkabel nach außen.
Füllen sie den Brunnen mit Wasser. Die Pumpe muss sich vollständig unter Wasser befinden, da sonst die Pumpe Schaden nimmt.

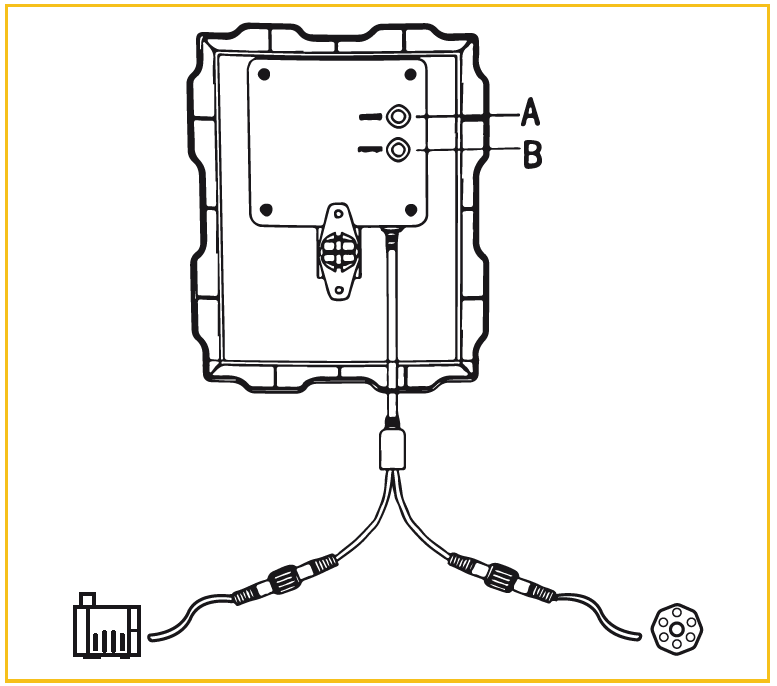

BESCHREIBUNG DER FUNKTION SOLAR PANEL 3W, FÜR 3-STUFIGE STEINKASKADE, MÄRCHENWALD, BAUMWURZEL & STEIN-KASKADE, RHEIN-GOLD, ZHEN RUHE-QUELLE,
FELS-ZAUBER
Die Pumpe und das LED-Licht werden durch die Schalter „POWER“ und „MODE“ gesteuert. Der
„POWER“-Schalter schaltet die Pumpe „ON“ oder „OFF“. Die „MODE“-Schaltung steuert das LED-Licht
wenn die Pumpe läuft.
5.1 „POWER“ (ON)
- Schalter „POWER“ (B, siehe Abbildung) steht auf „ON“. Die Pumpe fördert Wasser, wenn der Akku geladen ist oder genügend Sonnenstrahlung vorhanden ist. Über den Druckknopf „POWER“ kann die Pumpe ein- und ausgeschaltet werden. Das ist der Normalmodus.
- Bei ausreichender Sonnenintensität wird der Akku geladen und die Pumpe arbeitet. Bei schwachem Sonnenlicht liefert die Batterie die Energie.
- Die Ladezeit des Akkus hängt von der Lichtintensität der Sonne ab.
- Wenn die Sonne schwach und die Batteriespannung niedrig ist, stoppt die Pumpe und das LED-Licht. Wenn die Batterie wieder bis zu einem bestimmten Punkt geladen ist, startet die Pumpe automatisch in den Normalmodus.
- Akku kann innerhalb von ca. 4-5 Stunden voll aufgeladen werden, wenn die Lichtintensität stark genug ist.
5.2 „POWER“ (OFF)
- Die Pumpe und das LED-Licht sind ausgeschaltet.
5.3 „MODE“
- Schalter „MODE“ (A, siehe Abbildung): Im Normalmodus läuft die Pumpe tagsüber und nachts. Das LED-Licht leuchtet nur nachts.
- Soll das LED-Licht auch tagsüber leuchten, muss der Schalter „MODE“ gedrückt werden.
- Wenn die Pumpe ausgeschaltet ist, kann das LED-Licht nicht leuchten.
INTERVALL-MODUS
- Wenn der Akku der Batterie schwach geladen ist und die Sonnenintensität niedrig ist, wird die Pumpe auf Intervall-Betrieb umgeschaltet. Das LED-Licht kann ein- und ausgeschaltet werden.
- Intervall Erholungszeit: An bewölkten Tagen können wenige Minuten im starken Sonnenlicht ausreichen, um die Batterie in kürzester Zeit (normalerweise 3-5 Minuten) etwas aufzuladen. Die Pumpe läuft dann wieder im Normalmodus.
- Wiederaufnahme des kontinuierlichen Betriebs: Bei ausreichender Sonnenintensität oder Akku- Ladezustand schaltet die Steuerung die Pumpe automatisch in den Normalmodus zurück.
LICHTSTEUERUNG
- Lichtsteuerung in der Nacht: Im Normalmodus schaltet die Systemsteuerung das LED-Licht nur bei Nacht ein.
- Lichtsteuerung am Tag: Durch den „MODE“-Schalter kann das LED-Licht am Tag ein- und ausgeschaltet werden. Der Beleuchtungsmodus kann so entsprechend Ihren Anforderungen geändert werden.

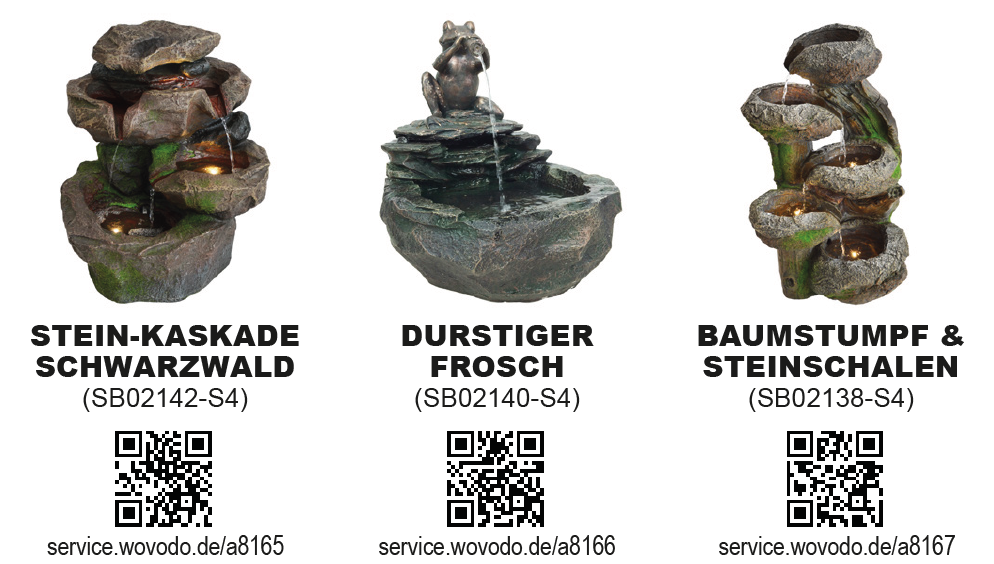

BESCHREIBUNG DER FUNKTION SOLAR PANEL 2,8W FÜR STEIN-KASKADE SCHWARZWALD,

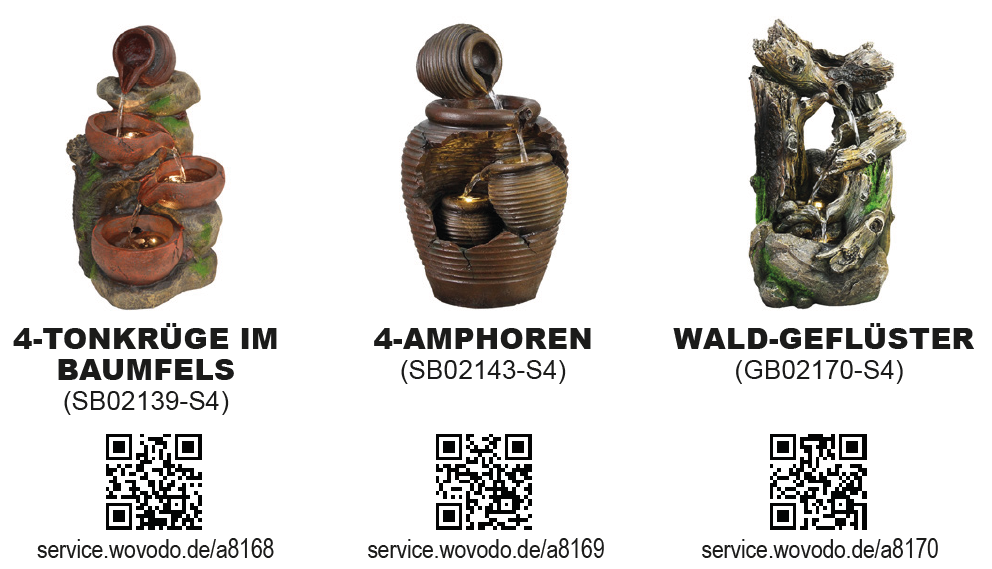

DURSTIGER FROSCH, BAUMSTUMPF & STEINSCHALEN, 4-TONKRÜGE IM BAUMFELS, 4-AMPHOREN, WALD-GEFLÜSTER, KELCH-KASKADE, KÖNIGS-FELS, FENG-SHUI, WALD-ZAUBER, ZHEN KRAFT-QUELLE, BASALT-MODERNA, MODERN LICHTGRAU, FELS-SCHALEN, HARMONY, LEBENS-QUELLE
„ON“-Schalter
- Bei starker Lichtintensität arbeitet die Pumpe und das LED-Licht ist an. Der Akku wird mit der überschüssigen Energie aufgeladen.
- Bei schwacher Lichtintensität wird die Pumpe und das LED-Licht mit der Akku-Energie betrieben.
- Ist der Akku entladen, stoppt die Pumpe und das LED-Licht erlischt. Bei Tageslicht wird der Akku geladen und der Pumpenbetrieb setzt wieder ein.
„OFF“-Schalter
- Bei starker Lichtintensität wird die Energie vom Solarpanel für die Pumpe und das LED-Licht verwendet. Der Akku wird nicht geladen.
- Bei schwacher Lichtintensität stoppt die Pumpe und das LED-Licht ist aus.
LEISTUNG DER PUMPE
Die Leistung der Pumpe hängt von der Ausrichtung des Solar-Panels zur Sonne und deren Intensität ab. Die max. Daten werden bei optimalen Bedingungen erreicht. Eine Funktion im Schatten oder bei bewölktem Himmel kann nicht garantiert werden. Bei Modellen mit Akku-Betrieb hängt die Funktion vom Ladezustand der Akkus ab.
Frost kann zu Schäden an der Pumpe führen. Bei Frostgefahr muss die Pumpe entleert werden, mit klarem Wasser gespült und trocken eingelagert werden.
6. Wartung
- Wenn Sie den Brunnen regelmäßig reinigen und das Wasser austauschen, werden Sie lange Freude daran haben. Die besten Ergebnisse werden mit destilliertem oder gereinigtem Wasser erzielt.
- Wenn sich Schmutz in den Ansaugöffnungen der Pumpe befindet, trennen Sie die Pumpe vom Netzteil/Solar-Panel und spülen Sie die Pumpe unter sauberem fließendem Wasser.
- Vor der Einlagerung im Winter ist die Pumpe dringend mit klarem Wasser zu reinigen. Jegliche Schmutzbestandteile im Wasser trocknen sonst während der Lagerzeit auf der Pumpenwelle und würden diese irreparabel beschädigen.
Die Pumpe sollte in regelmäßigen Zeitabständen, abhängig vom Verschmutzungsgrad, von Sedimenten und Ablagerungen gereinigt werden (siehe Abb. Abbildung ähnlich). Um das Pumpenlaufrad zu säubern, entfernen Sie am Pumpengehäuse die vordere Kunststoffabdeckung (siehe Abb.). Das Solar-Panel sollte nur mit einem sauberen, weichen Tuch und einem geeigneten nicht aggressiven Glas-Reinigungsmittel gereinigt werden.
VERSION 1
aggressiven Glas-Reinigungsmittel gereinigt
werden.
VERSION 2
aggressiven Glas-Reinigungsmittel gereinigt
werden.
Laufradgehäuse öffnen, das Laufrad herausnehmen.
Alle Teile gründlich mit Wasser spülen.
Informationen zum AKKU
Nach 12 bis 18 Monaten sollten Sie die Batterie ersetzen. Dazu öffnen Sie die Batterieabdeckung und ersetzten Sie den Akku durch einen neuen. Bitte die Artikelnummer des Ersatzakkus bei dem Pkt. 14. Technischen Daten entnehmen und auf
https://www.profi-pumpe.de/GARTEN-u-ZIMMER-BRUNNEN/Ersatzteile-Gartenbrunnen:::230_300.html bestellen.
Bitte beachten Sie die eingeschränkte gesetzliche Gewährleistung von 6 Monaten.
WICHTIG:
Es muss sichergestellt werden, dass die Akkuabdeckung gut angezogen und wasserdicht ist.
Mit wiederholten Lade- und Entladezyklen werden Blei- und NiMh-Akku-Packs weniger effizient (Memory-Effekt). Dieser Effekt ist bei den verwendeten Li-Ionen-Akkus wesentlich weniger ausgeprägt, aber in kleinem Maße immer noch vorhanden. Durch sehr kurze und häufige Ladevorgänge und viele andere Betriebseinflüsse können Akkus vorzeitig stark altern. Die Akkus unterliegen daher als Verbrauchs- und Verschleißteile einer verkürzten Gewährleistung von 6 Monaten.
Wenn Sie feststellen, dass der Akku weniger effizient erscheint, muss der Akku neu voll aufgeladen werden. Dazu lassen Sie das Gerät für mindestens 8 Stunden (Pumpe muss angeschlossen sein) in der Sonne stehen, um eine maximale Ladung der Batterie zu ermöglichen oder Sie benutzen ein geeignetes externes Ladegerät. Wir empfehlen, diesen Vorgang gelegentlich zu wiederholen, um die Lebensdauer der Batterie zu verlängern.
Wenn nach dieser Neuladung die Akkus immer noch nicht die Erwartungen erfüllen, sollten Sie die Akkus austauschen.
HINWEIS:
Der Akku wird im vorgeladenen Zustand geliefert. Sollte der Ladezustand wider Erwarten nicht ausreichend sein, laden Sie die Akkus für mindestens 8 Stunden, um eine ausreichende Ladung des Akkus zu ermöglichen (damit Schäden am Akku durch Überladen vermieden werden, muss die Pumpe angeschlossen sein).
7. Warnhinweise zum AKKU
WICHTIG:
Lithium-Ionen-Zellen und Akkus können heiß werden, explodieren oder sich entzünden und schwere Verletzungen verursachen, wenn sie nicht bestimmungsgemäß eingesetzt werden. Bitte beachten Sie unbedingt die unten aufgeführten Sicherheitshinweise:
- Beachten Sie beim Einsetzen der Akkus unbedingt auf die richtige Polarität.
- Vermeiden Sie, dass die positiven und/oder negativen Anschlüsse und/oder die Pole der Akkus miteinander, oder mit Metall in Kontakt kommen. Das kann zu einem Kurzschluss führen.
- Die Akkus sollten nicht zerlegt, oder modifiziert werden. Die Akkus enthalten Sicherheits- und Schutzvorrichtungen. Die Beschädigung der Akkus kann zur Erzeugung von Wärme führen, sie können explodieren oder sich entzünden.
- Lagern Sie die Akkus nicht in, oder in die Nähe von Feuer, auf Öfen oder anderen Gegenständen die hohe Temperaturen abgeben. Setzen Sie die Akkus nicht direkter Sonneneinstrahlung aus. Lagern Sie den Akku bei heißem Wetter nicht im Auto. Der Akku kann bei hohen Temperaturen explodieren oder sich entzünden.
- Akkus sollten nicht in Reichweite von Kindern aufbewahrt werden.
- Um Kurzschlüsse zu vermeiden, sollten die Pole der Batterien vor der Entsorgung mit isolierendem Klebeband abgedeckt werden.
- Die Nutzung der Akkus sollte sofort eingestellt werden, wenn ungewöhnliche Gerüche, eine Änderung der Farbe, der Form oder andere nicht normale Umstände auftreten.
- Legen Sie die Akkus nicht in Mikrowellenherde, Hochdruckbehälter oder auf Herdplatten.
- Falls bei einem Akku Flüssigkeit austritt und mit Ihrem Auge in Berührung kommt, nicht das Auge reiben, gut mit Wasser spülen und sofort einen Arzt aufsuchen. Wenn das Auge nicht sofort behandelt wird, kann die Batterieflüssigkeit zu schweren Verletzungen des Auges führen.
8. Sicherheitshinweise
- Unbedingt geltende Vorschriften zur elektrischen Sicherheit befolgen
- Bei längeren Stillstandszeiten die Pumpe säubern, mit klarem Wasser spülen und trocken bei Zimmertemperatur lagern
- Pumpe niemals trocken betreiben
- Mediumtemperatur von max. 35°C beachten
- Niemals die Pumpe am stromführenden Kabel oder Druckleitung ziehen
- Querschnittsverengung vermeiden
- Brunnen auf ausreichend nachfließendes Wasser testen (Trockenlauf Gefahr)
- Die Reinigung und Wartung darf nicht von Kindern ohne Beaufsichtigung durchgeführt
- werden.
- Unter Umständen ist es möglich, dass eine Verschmutzung des Wassers durch Ausfließen von Schmiermitteln auftreten kann.
- Alle Solarmodule sind sehr empfindlich, schützen Sie sie vor extremen mechanischen Einflüssen (Schock, Vibration, etc.)
Der Hersteller erklärt,
- keine Verantwortung im Fall von Unfällen oder Schäden aufgrund von Fahrlässigkeit oder Missachtung der Anweisungen in dieser Anleitung zu übernehmen
- jede Verantwortung für Schäden, die durch die unsachgemäße Verwendung der Pumpe entstehen, abzulehnen.
9. Garantie-Bestimmungen
Für alle Fabrikations- und Materialfehler gilt die gesetzliche Gewährleistung. In diesen Fällen
übernehmen wir den Umtausch oder die Reparatur der Pumpe. Versandkosten werden von uns nur
getragen, soweit dies gesetzlich vorgeschrieben ist.
Im Garantiefall bitte über unsere Serviceplattform https://www.profi-pumpe.de/information.php den Fall anmelden. Dann teilen wir Ihnen die weitere Vorgehensweise fallbezogen mit.
Rücksendungen bitte ausreichend frankieren. Unfreie Rücksendungen können leider nicht
angenommen werden, da diese vor Zustellung rausgefiltert werden. Unsere Serviceleistung
erbringen wir in Deutschland.
Die Garantie gilt nicht bei:
- Materialverschleiß (z.B. Dichtungen, Laufräder, Laufkammern)
- Unberechtigten Eingriffen oder Veränderungen an der Pumpe
- Beschädigungen durch Selbstverschulden
- Unsachgemäßer Wartung und unsachgemäßem Betrieb
- TROCKENLAUF (auch testweise!) der Pumpe
- Außerdem leisten wir keinerlei Schadensersatz für Folgeschäden!
10. Erkennen und Beheben von Fehlern
| Problem | Mögliche Ursache | Lösung |
|---|---|---|
| Pumpe läuft nicht an | 1. Kein Strom 2. Pumpe defekt | 1. Elektr. Anschlüsse überprüfen 2. Pumpe ersetzen |
| Pumpe läuft, aber kein Wasser wird gefördert | 1. Schläuche oder Schlauchverbindungen haben ein Leck 2. Pumpe hat ein Leck 3. Ansaugöffnungen verschmutzt | 1. Schläuche oder Schlauchverbindungen prüfen 2. Prüfen ob Wasser im Pumpengehäuse ist 3. Ansaugöffnungen reinigen |
11. Hinweise zur Produkthaftung
Wir weisen darauf hin, dass wir nach dem Produkthaftungsgesetz für Schäden, die durch unsere Geräte verursacht werden, nur insofern haften, soweit keine Veränderungen an den Geräten vorgenommen wurden. Falls Reparaturen durch eine von uns autorisierte Servicewerkstätte vorgenommen werden, haften wir nur insofern, wenn Original-Ersatzteile und Zubehör verwendet wurden.
12. Entsorgungs-Hinweise
Hinweise zur Altgeräte- & Batterie-Entsorgung
Elektro- und Elektronikaltgeräte mit dem Symbol der durchgestrichenen Mülltonne und Batterien dürfen nicht über den Hausmüll entsorgt werden, sondern müssen getrennt gesammelt werden. Verbraucher sind verpflichtet, Altbatterien und Altakkumulatoren (Akkus), die nicht vom Altgerät umschlossen sind und zerstörungsfrei entnommen werden können, vor der Abgabe an einer Rückgabestelle vom Altgerät zu trennen.
Rückgabemöglichkeiten sind unentgeltlich bei kommunalen Sammelstellen wie Wertstoffhöfen sowie an unseren Versandlageradressen (NUR bei über uns gekaufte Geräte) möglich. Nicht gefährliche Altgeräte (frei von Ölen oder auslaufenden Batterien/Akkus) können alternativ, mit dem Hinweis auf Entsorgung, auch an die Versandlageradressen (NUR bei über uns gekaufte Geräte) gesendet werden. Eventuell enthaltene Batterien und Akkus können zusätzlich im stationären Handel (überall dort, wo Batterien verkauft werden) abgeben werden.
Bei der deutschen Registrierungsstelle EAR sind wir unter der WEEE-Nummer DE79535656 gelistet. So tragen Sie zur Erhaltung und zum Schutz unserer Umwelt bei. VIELEN DANK FÜR IHRE UNTERSTÜTZUNG!
13. EU-Konformitätserklärung
Der Unterzeichner Amur S.à r.l., 36, Rue de la Gare, L-5540 Remich bestätigt, dass die umseitig benannten Produkte, nämlich KELCH-KASKADE SOLAR, 3-STUFIGE STEIN-KASKADE SOLAR,MÄRCHENWALD SOLAR, BAUMWURZEL UND STEIN-KASKADE SOLAR, RHEIN-GOLD SOLAR, ZHEN RUHE-QUELLE SOLAR, FELS-ZAUBER SOLAR, STEIN-KASKADE SCHWARZWALD SOLAR, DURSTIGER FROSCH SOLAR, BAUMSTUMPF UND STEINSCHALEN SOLAR,4-TONKRÜGE IM BAUMFELS SOLAR, 4-AMPHOREN SOLAR, KÖNIGS-FELS SOLAR, FENG-SHUI SOLAR, WALD-ZAUBER SOLAR, ZHEN KRAFT-QUELLE SOLAR, HARMONY SOLAR, FELS-SCHALEN SOLAR, BASALT-MODERNA SOLAR, LEBENS-QUELLE SOLAR, SOLAR PANEL MIT AKKU 9V 3 WATT, SOLAR PANEL MIT AKKU 9V 2,8 WATT, in der in den Verkehr gebrachten Ausführung den unten aufgeführten einschlägigen Bestimmungen, den entsprechenden EU harmonisierten Richtlinien und dem EU-Standard für Sicherheit entsprechen. Diese Konformitätserklärung gilt, insofern an dem Produkt keine Veränderungen vorgenommen werden. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.
Die alleinige autorisierte Person zur Aufbewahrung der technischen Dokumente: Amur S.à r.l. · 36, Rue de la Gare · L-5540 Remich
Richtlinie Niederspannung (2014/35/EU)
Richtlinie Elektromagnetische Verträglichkeit (2014/30/EU)
Folgende harmonisierte Normen:
Folgende harmonisierte Normen: EN 55014-1:2017; EN 55014-2:2015; ROHS: 2011/65/EU;
BS EN 55014-1:2017 / DIN BS EN 55014-1; BS EN 55014-2:2015 / DIN BS EN 55014-2; EN
IEC 55015:2019+A11:2020; EN 61547:2009 EN IEC 61000-3-2:2019+A1:2021; EN 61000-3-3:
2013+A1:2019;EN IEC 60335-2-41: 2021 + A11: 2021; EN 60335-1: 2012 + A11: 2014 + A13: 2017A1: 2019 + A14: 2019 + A2: 2019 + A15: 2021; EN 62233: 2008; IEC 60335-1:2010, IEC 60335-
1:2010/AMD1:2013, IEC 60335-1:2010/AMD2:2016
Unterzeichnet für und im Namen von:
Amur S.à r.l.
Remich, den 24.04.2026
i.V. Dipl. Phys. Peter Neumüller
Technische Leitung
14. Technische Daten

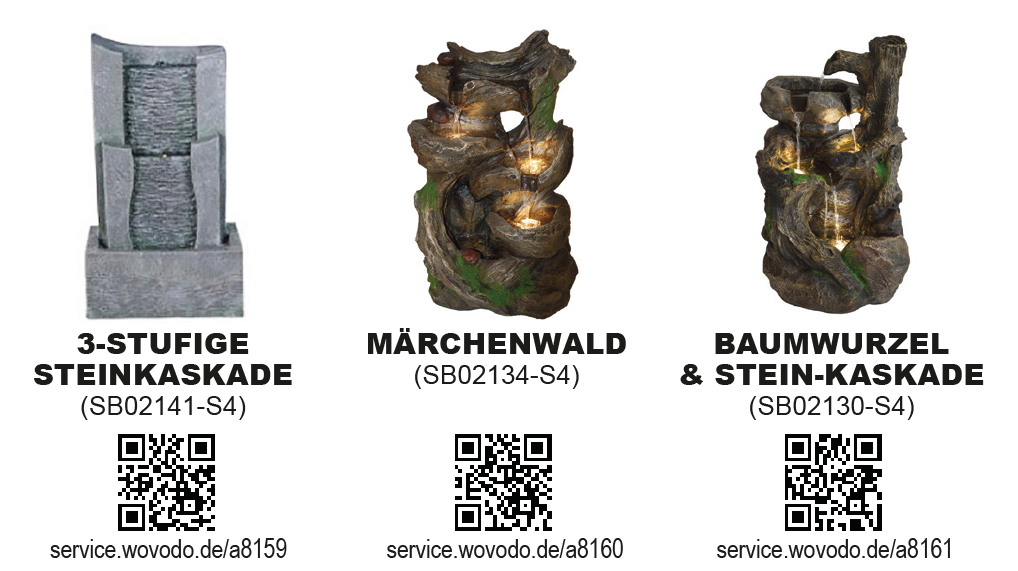

| 3-STUFIGE STEIN-KASKADE SOLAR SB02141-S4  | MÄRCHENWALD SOLAR SB02134-S4  | BAUMWURZEL UND STEIN-KASKADE SOLAR SB02130-S4  | RHEIN-GOLD SOLAR GB02191-S4  | |
|---|---|---|---|---|
| SOLAR-PANEL | ||||
| Leistung | 9V / 3 Watt | 9V / 3 Watt | 9V / 3 Watt | 9V / 3 Watt |
| „MODE“-Funktion | Ja | Ja | Ja | Ja |
| Schutzklasse | IP44 | IP44 | IP44 | IP44 |
| Abmessungen | ca. 170 x 130mm | ca. 174,5x133mm | ca. 170 x 130mm | ca. 170 x 130mm |
| AKKU | ||||
| Kapazität | 7,4V / 2100mAh | 7,4V / 2100mAh | 7,4V / 2100mAh | 7,4V / 2100mAh |
| Batterieart | Li-Ion Ersatzteilnr. A8213 | Li-Ion Ersatzteilnr. A8213 | Li-Ion Ersatzteilnr. A8213 | Li-Ion Ersatzteilnr. A8213 |
| PUMPE | ||||
| Pumpenleistung | 12V / 3 Watt | 12V / 3 Watt | 12V / 3 Watt | 12V / 3 Watt |
| Max. Fördermenge | 210 l/h | 210 l/h | 210 l/h | 210 l/h |
| Max. Förderhöhe | 80 cm | 80 cm | 80 cm | 80 cm |
| Max. Wassertemperatur | 35 °C | 35 °C | 35 °C | 35 °C |
| Schutzklasse | IP68 | IP68 | IP68 | IP68 |
| LEDs | 2×1 | 3×1 | 3×1 | 1×6 |
| BRUNNEN | ||||
| Abmessungen (LxBxH) | ca. 33x21x60cm | ca. 33x26x57cm | ca. 37x30x60cm | ca. 27x18x50cm |
| Gewicht | ca. 6 kg | ca. 6 kg | ca. 6,5 kg | ca. 4 kg |
| ZHEN RUHE-QUELLE SOLAR GB02182-S4  | FELS-ZAUBER SOLAR GB02189-S4 | STEIN-KASKADE SCHWARZWALD SOLAR SB02142-S4  | DURSTIGER FROSCH SOLAR SB02140-S4 | |
|---|---|---|---|---|
| SOLAR-PANEL | ||||
| Leistung | 9V / 3 Watt | 9V / 3 Watt | 9V / 2,8 Watt | 9V / 2,8 Watt |
| „MODE“-Funktion | Ja | Ja | Nein | Nein |
| Schutzklasse | IP44 | IP44 | IP44 | IP44 |
| Abmessungen | ca. 174,5x133mm | ca. 170x130mm | ca. 180x140mm | ca. 180x140mm |
| AKKU | ||||
| Kapazität | 7,4V / 2100mAh | 7,4V / 2100mAh | 7,4V / 1500mAh | 7,4V / 1500mAh |
| Batterieart | Li-Ion Ersatzteilnr. A8213 | Li-Ion Ersatzteilnr. A8213 | Li-Ion Ersatzteilnr. A8214 | Li-Ion Ersatzteilnr. A8214 |
| PUMPE | ||||
| Pumpenleistung | 12V / 3 Watt | 12V / 3 Watt | 12V / 2,8 Watt | 12V / 2,8 Watt |
| Max. Fördermenge | 210 l/h | 210 l/h | 180 l/h | 180 l/h |
| Max. Förderhöhe | 80 cm | 80 cm | 80 cm | 80 cm |
| Max. Wassertemperatur | 35 °C | 35 °C | 35 °C | 35 °C |
| Schutzklasse | IP68 | IP68 | IP68 | IP68 |
| LEDs | 1×6 | 4×1 | 3×1 | 1×6 |
| BRUNNEN | ||||
| Abmessungen (LxBxH) | ca. 30x32x51cm | ca. 27x22x50cm | ca. 35x30x40cm | ca. 43x33x37cm |
| Gewicht | ca. 5 kg | ca. 4,5 kg | ca. 4,2 kg | ca. 5,5 kg |
| BAUMSTUMPF UND STEINSCHALEN SOLAR SB02138-S4  | 4-TONKRÜGE IM BAUMFELS SOLAR SB02139-S4  | 4-AMPHOREN SOLAR SB02143-S4  | WALD-GEFLÜSTER SOLAR SB02140-S4  | |
|---|---|---|---|---|
| SOLAR-PANEL | ||||
| Leistung | 9V / 2,8 Watt | 9V / 2,8 Watt | 9V / 2,8 Watt | 9V / 2,8 Watt |
| „MODE“-Funktion | Nein | Nein | Nein | Nein |
| Schutzklasse | IP44 | IP44 | IP44 | IP44 |
| Abmessungen | ca. 180x140mm | 180x140mm | ca. 180x140mm | ca. 180x140mm |
| AKKU | ||||
| Kapazität | 7,4V / 1500mAh | 7,4V / 1500mAh | 7,4V / 1500mAh | 7,4V / 1500mAh |
| Batterieart | Li-Ion Ersatzteilnr. A8214 | Li-Ion Ersatzteilnr. A8214 | Li-Ion Ersatzteilnr. A8214 | Li-Ion Ersatzteilnr. A8214 |
| PUMPE | ||||
| Pumpenleistung | 12V / 2,8 Watt | 12V / 2,8 Watt | 12V / 2,8 Watt | 12V / 2,8 Watt |
| Max. Fördermenge | 180 l/h | 180 l/h | 180 l/h | 180 l/h |
| Max. Förderhöhe | 80 cm | 80 cm | 80 cm | 80 cm |
| Max. Wassertemperatur | 35 °C | 35 °C | 35 °C | 35 °C |
| Schutzklasse | IP68 | IP68 | IP68 | IP68 |
| LEDs | 4×1 | 3×1 | 3×1 | 3×1 |
| BRUNNEN | ||||
| Abmessungen (LxBxH) | ca. 24x36x45cm | ca. 27x22x50cm | ca. 30x30x50cm | ca. 23x21x47cm |
| Gewicht | ca. 4,5 kg | ca. 4,5 kg | ca. 4,8 kg | ca. 3,5 kg |

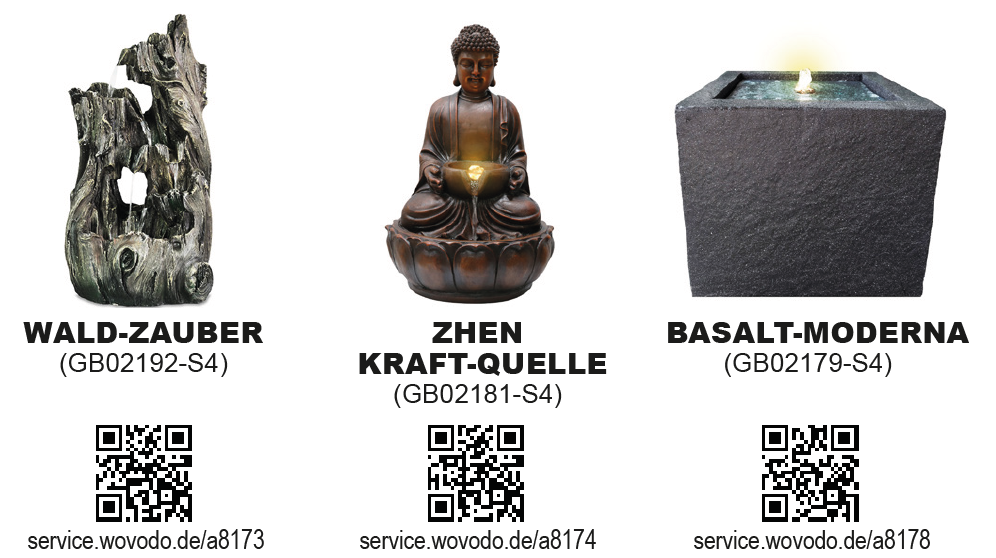

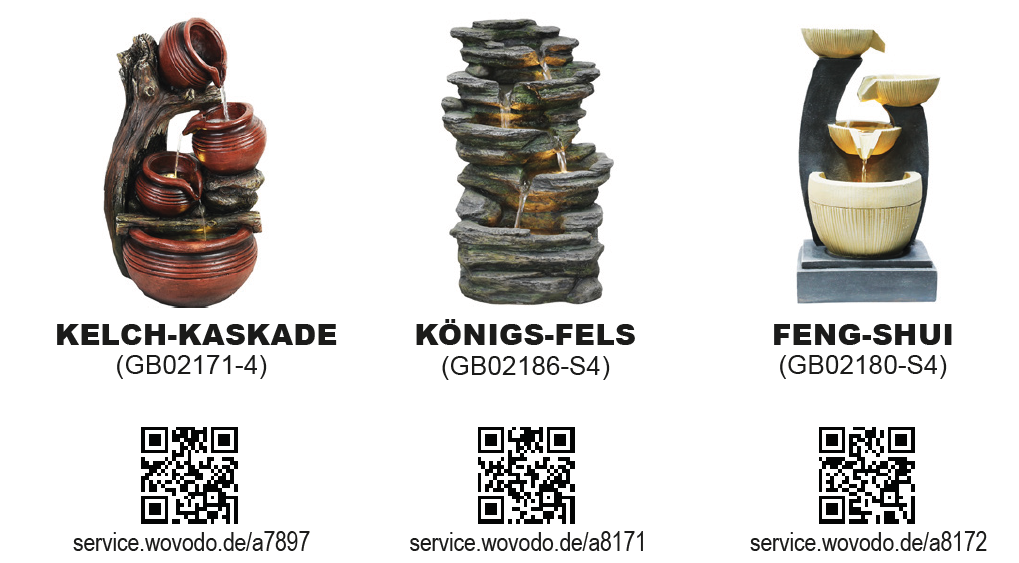

| KELCH-KASKADE SOLAR GB02171-4  | KÖNIGS-FELS SOLAR GB02186-S4  | FENG-SHUI SOLAR GB02180-S4  | WALD-ZAUBER SOLAR SB02140-S4  | |
|---|---|---|---|---|
| SOLAR-PANEL | ||||
| Leistung | 9V / 2,8 Watt | 9V / 2,8 Watt | 9V / 2,8 Watt | 9V / 2,8 Watt |
| „MODE“-Funktion | Nein | Nein | Nein | Nein |
| Schutzklasse | IP44 | IP44 | IP44 | IP44 |
| Abmessungen | ca. 190x160mm | ca. 180x140mm | ca. 180x140mm | ca. 180x140mm |
| AKKU | ||||
| Kapazität | 7,4V / 1500mAh | 7,4V / 1500mAh | 7,4V / 1500mAh | 7,4V / 1500mAh |
| Batterieart | Li-Ion Ersatzteilnr. A8214 | Li-Ion Ersatzteilnr. A8214 | Li-Ion Ersatzteilnr. A8214 | Li-Ion Ersatzteilnr. A8214 |
| PUMPE | ||||
| Pumpenleistung | 12V / 2,8 Watt | 12V / 2,8 Watt | 12V / 2,8 Watt | 12V / 2,8 Watt |
| Max. Fördermenge | 180 l/h | 180 l/h | 180 l/h | 180 l/h |
| Max. Förderhöhe | 80 cm | 80 cm | 80 cm | 80 cm |
| Max. Wassertemperatur | 35 °C | 35 °C | 35 °C | 35 °C |
| Schutzklasse | IP68 | IP68 | IP68 | IP68 |
| LEDs | 3×1 | 4×1 | 3×1 | 3×1 |
| BRUNNEN | ||||
| Abmessungen (LxBxH) | ca. 28x23x48cm | ca. 28x24x46cm | ca. 24x20x46cm | ca. 25x20x60cm |
| Gewicht | ca. 3,5 kg | ca. 4,5 kg | ca. 4 kg | ca. 6 kg |

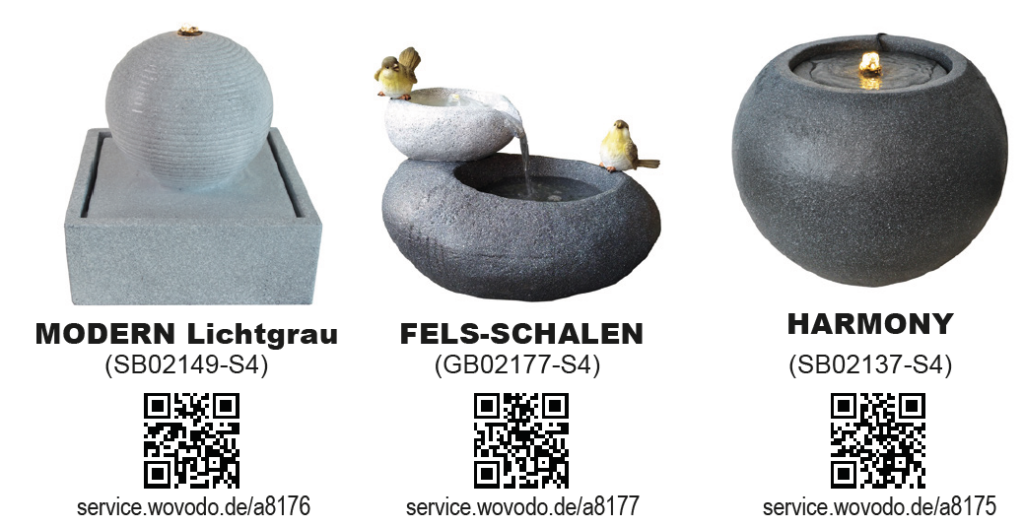

| ZHEN KRAFT-QUELLE SOLAR GB02181-S4  | BASALT-MODERNA SOLAR GB02179-S4  | MODERN LICHTGRAU SOLAR SB02149-S4  | FELS-SCHALEN SOLAR GB02177-S4  | |
|---|---|---|---|---|
| SOLAR-PANEL | ||||
| Leistung | 9V / 2,8 Watt | 9V / 2,8 Watt | 9V / 2,8 Watt | 9V / 2,8 Watt |
| „MODE“-Funktion | Nein | Nein | Nein | Nein |
| Schutzklasse | IP44 | IP44 | IP44 | IP44 |
| Abmessungen | ca. 175x140mm | ca. 175x140mm | ca. ca. 175x140mm | ca. 175x140mm |
| AKKU | ||||
| Kapazität | 7,4V / 1500mAh | 7,4V / 1500mAh | 7,4V / 1500mAh | 7,4V / 1500mAh |
| Batterieart | Li-Ion Ersatzteilnr. A8214 | Li-Ion Ersatzteilnr. A8214 | Li-Ion Ersatzteilnr. A8214 | Li-Ion Ersatzteilnr. A8214 |
| PUMPE | ||||
| Pumpenleistung | 12V / 2,8 Watt | 12V / 2,8 Watt | 12V / 2,8 Watt | 12V / 2,8 Watt |
| Max. Fördermenge | 180 l/h | 180 l/h | 180 l/h | 180 l/h |
| Max. Förderhöhe | 80 cm | 80 cm | 80 cm | 80 cm |
| Max. Wassertemperatur | 35 °C | 35 °C | 35 °C | 35 °C |
| Schutzklasse | IP68 | IP68 | IP68 | IP68 |
| LEDs | 1×6 | 1×4 | 1×4 | 1×4 |
| BRUNNEN | ||||
| Abmessungen (LxBxH) | ca. 30x30x47cm | ca. 37x37x31cm | ca. 37x37x36cm | ca. 46x35x35cm |
| Gewicht | ca. 4,5 kg | ca. 11,7 kg | ca. 9,8 kg | ca. 8,3 kg |

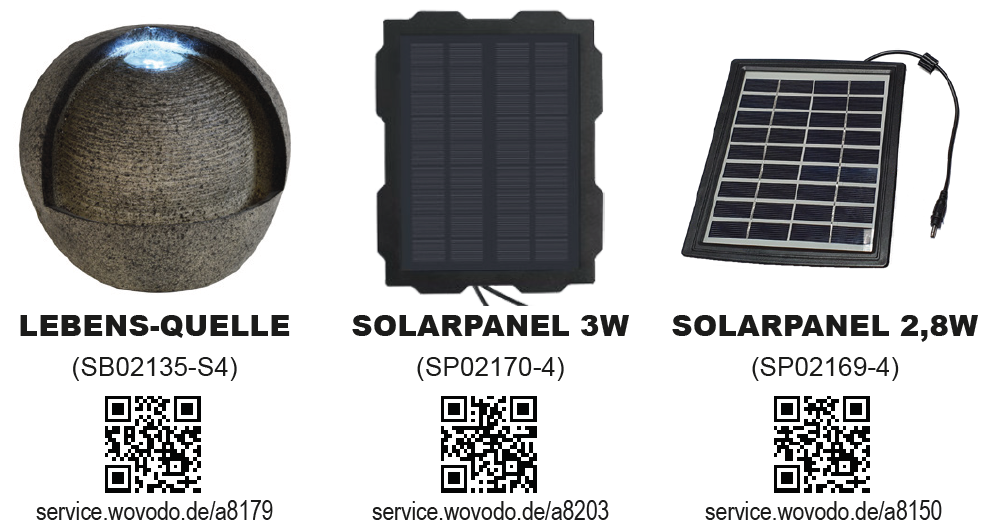

| HARMONY SOLAR SB02137-S4  | LEBENS-QUELLE SOLAR SB02135-S4 | |
|---|---|---|
| SOLAR-PANEL | ||
| Leistung | 9V / 2,8 Watt | 9V / 2,8 Watt |
| „MODE“-Funktion | Nein | Nein |
| Schutzklasse | IP44 | IP44 |
| Abmessungen | ca. 175x140mm | ca. 175x140mm |
| AKKU | ||
| Kapazität | 7,4V / 1500mAh | 7,4V / 1500mAh |
| Batterieart | Li-Ion Ersatzteilnr. A8214 | Li-Ion Ersatzteilnr. A8214 |
| PUMPE | ||
| Pumpenleistung | 12V / 2,8 Watt | 12V / 2,8 Watt |
| Max. Fördermenge | 180 l/h | 180 l/h |
| Max. Förderhöhe | 80 cm | 80 cm |
| Max. Wassertemperatur | 35 °C | 35 °C |
| Schutzklasse | IP68 | IP68 |
| LEDs | 1×4 | 1×6 |
| BRUNNEN | ||
| Abmessungen (LxBxH) | ca. 44x44x35.5cm | ca. 39x39x33cm |
| Gewicht | ca. 11,3 kg | ca. 4kg |
| Ersatzteil / Bemerkung | Nummer | Bild |
|---|---|---|

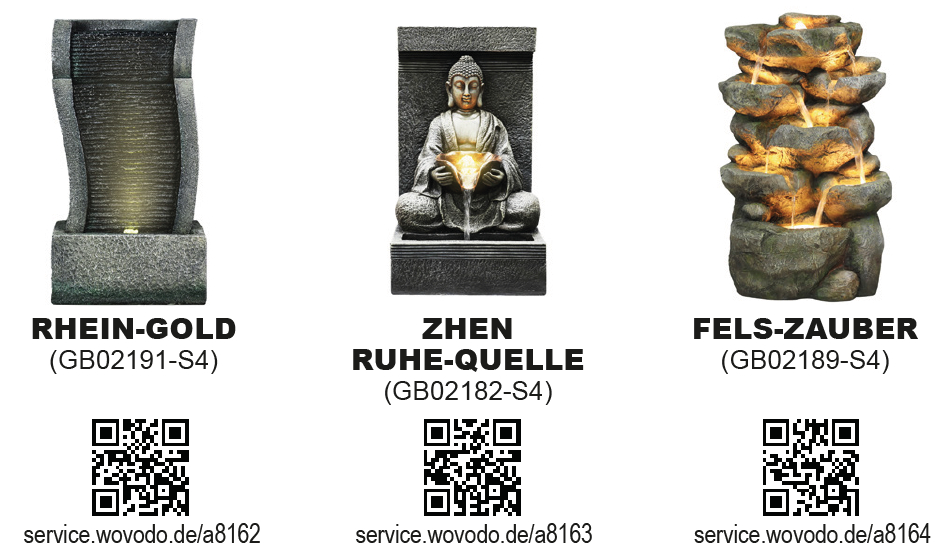

| Solar Panel mit Akku 7,4V 3 Watt für BAUMWURZEL & STEIN-KASKADE, 3-STUFIGE STEIN-KASKADE, MÄRCHENWALD, FELS-ZAUBER, RHEIN-GOLD, ZHEN RUHE-QUELLE | A8203 SP02170-4 |  |
| Solar Panel mit Akku 9V 2,8 Watt für KELCH-KASKADE, 4-TONKRÜGE IM BAUMFELS, 4-AMPHOREN, BAUMSTUMPF & STEINSCHALEN, DURSTIGER FROSCH, STEIN-KASKADE SCHWARZWALD, LEBENS-QUELLE, MODERN LICHTGRAU, HARMONY, BASALT-MODERNA, FELS-SCHALEN, FENG-SHUI, KÖNIGS-FELS, WALD-GEFLÜSTER, WALD-ZAUBER, ZHEN KRAFT-QUELLE, | A8150 SP02169-4 |  |
| Ersatzteil / Bemerkung | Nummer | Bild |
|---|---|---|
| Spare Pump / Ersatz-Pumpe 12V, 210l/h für 3-STUFIGE STEINKASKADE, MÄRCHENWALD, BAUMWURZEL & STEIN-KASKADE, RHEIN-GOLD, ZHEN RUHE-QUELLE, FELS-ZAUBER | A8206 SP02167-4 |  |
| Spare Pump / Ersatz-Pumpe 12V, 180l/h für STEIN-KASKADE SCHWARZWALD, DURSTIGER FROSCH, BAUMSTUMPF & STEINSCHALEN, 4-TONKRÜGE IM BAUMFELS, 4-AMPHOREN, WALD-GEFLÜSTER, KELCH-KASKADE, KÖNIGS-FELS, FENG-SHUI, WALD-ZAUBER, ZHEN KRAFT-QUELLE, BASALT-MODERNA, MODERN LICHTGRAU, FELS-SCHALEN, HARMONY, LEBENS-QUELLE | A8067 SP02168-4 |  |
| Spare Pump / Ersatz-Pumpe 12V, 180l/h für BASALT-MODERNA, HARMONY | A2792 SP02168-4S |  |
| Spare LED Light / Ersatz LED Licht, 12V, 1×6 LED für DURSTIGER FROSCH, RHEIN-GOLD, ZHEN RUHE-QUELLE, ZHEN KRAFT-QUELLE, LEBENS-QUELLE | A8208 5-SP02166-4 |  |
| Spare LED Light / Ersatz LED Licht, 12V, 1×4 LED für MODERN LICHTGRAU, HARMONY, FELS-SCHALEN, BASALT-MODERNA | A8204 SP02164-4 |  |
Technische Änderungen, Druckfehler und Irrtümer vorbehalten! Bitte beachte, dass maschinell erstellte Übersetzungen Fehler oder Ungenauigkeiten enthalten können. Im Zweifel gilt die ursprüngliche deutsche Sprachversion als verbindlich.
Amur S.à r.l.
www.amur.lu
Email: info@amur.lu
Tel.: (+49) 0611-9 45 87 76-0
Fax: (+49) 0611-9 45 87 76-11
Für weitere Information SCANNEN!
