Jet-/Kreisel-/Mehrstufige Pumpe (H19)

vor 3 Wochen

Gerd Bächler

10 Minuten

Druck 🖨 PDF 📄

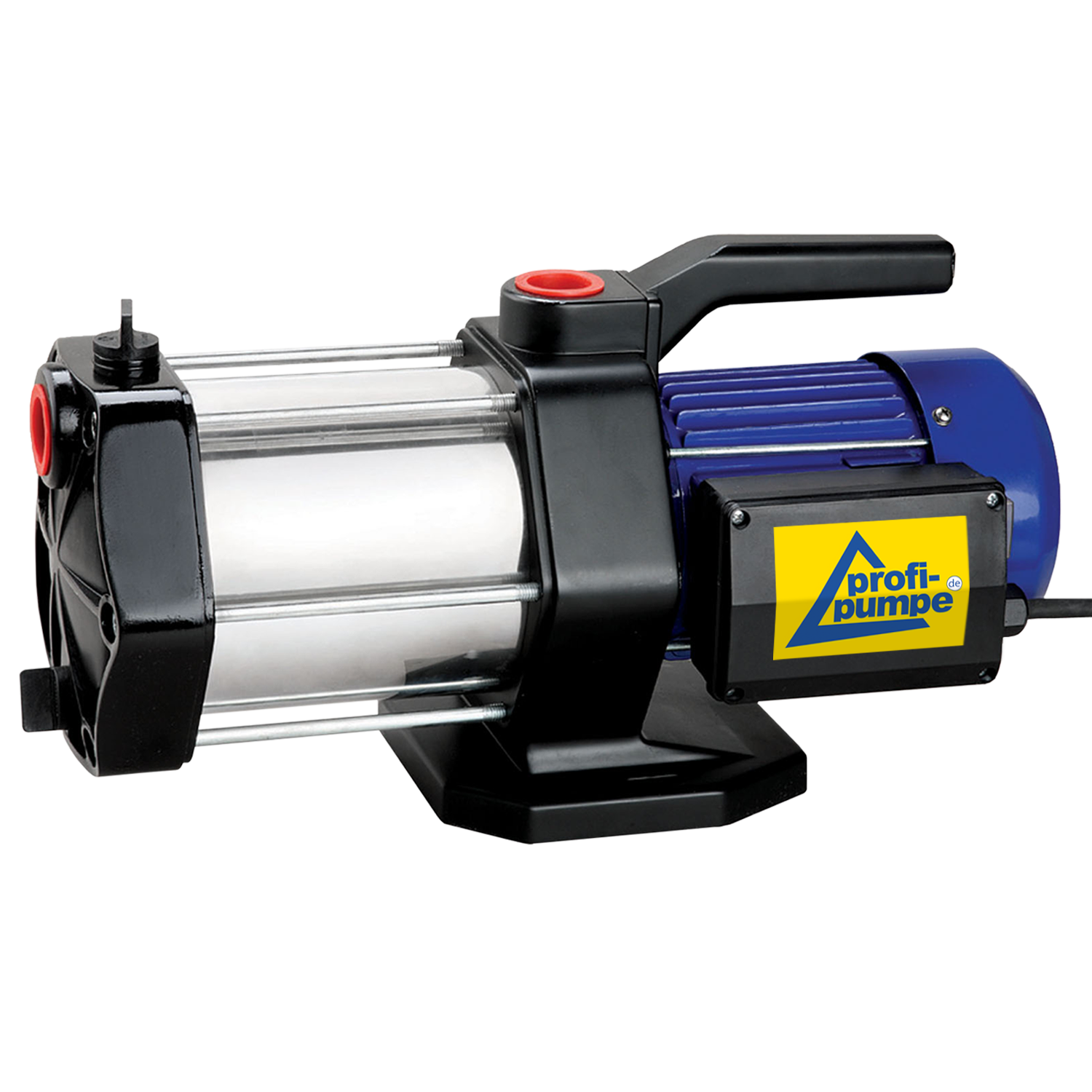

INNO-TEC 1300

(P-AT130)

SYMBOLE FÜR SICHERHEITSHINWEISE UND WARNUNGEN

1. Vorwort

Zum Kauf unserer Jet-Kreiselpumpe möchten wir Sie recht herzlich beglückwünschen. Wir wissen Ihr Vertrauen zu schätzen. Aus diesem Grund stehen bei uns Funktions- und Betriebssicherheit an erster Stelle.

Um Personen- und Sachschäden zu vermeiden, lesen Sie die vorliegende Bedienungsanleitung bitte aufmerksam durch. Bitte beachten Sie alle Sicherheitshinweise und Anweisungen zum sachgemäßen Gebrauch der Pumpe. Eine Nichtbeachtung der Anweisungen und Sicherheitshinweise können zu körperlichen Schäden oder zu Sachschäden führen. Bitte bewahren Sie die Bedienungsanleitung mit den Anweisungen und Sicherheitshinweisen sorgfältig auf, um jederzeit darauf zurückgreifen zu können.

2. Unternehmens-Kodex

Unser Grundsatz ist: Wir sehen Sie als unseren Partner, der uns und unseren Produkten sein Vertrauen geschenkt hat. Wir schätzen das sehr. Wir werden mit Ihnen respektvoll und fair jedes Problem lösen. Im Umgang mit Technik können Probleme auftreten, für die weder wir als Fachmann noch Sie als Laie verantwortlich sind. Aus diesem Grund lesen Sie sich diese Anleitung genau durch. Sollte Ihnen etwas nicht ganz verständlich sein, kontaktieren Sie uns, bevor Sie das Produkt installieren und in Betrieb nehmen. Schauen Sie sich unsere Clips zur richtigen Verwendung der Produkte an. Informieren Sie sich aus anderen Quellen. So können Missverständnisse und spätere Probleme von Anfang an vermieden werden. Sollten Probleme auftreten, so versuchen wir in gegenseitigem Respekt eine faire Lösung für beide Seiten zu finden.

3. Allgemeines

Die Pumpen sind nach dem neuesten Stand der Technik entwickelt, mit größter Sorgfalt gefertigt und unterliegen strengen Qualitätskontrollen. Jede Pumpe wird einzeln auf ihre Funktion geprüft, daher können Reste der Prüfflüssigkeit in der Pumpe / an der Verpackung vorhanden sein.

Vergewissern Sie sich nach dem Auspacken, dass die auf dem Typenschild angegebenen Daten mit den vorgesehenen Betriebsbedingungen übereinstimmen. Im Zweifelsfall ist der Betrieb zu unterlassen.

Es ist NICHT zu empfehlen, selbst technische Modifikationen durchzuführen. Erstens ist nicht sichergestellt, ob diese Veränderungen technisch einwandfrei sind und zweitens erlischt damit die Garantie.

Transportschäden sind unverzüglich dem Speditionsunternehmen und uns schriftlich mitzuteilen. Bei Versand durch DHL sind Transportschäden innerhalb von 7 Tagen bei der Post anzuzeigen.
Unterbleibt die rechtzeitige Anzeige beim Transportunternehmen und werden deswegen Ihre Ansprüche vom Transportunternehmen abgelehnt, so können wir diese Ansprüche ebenso nicht anerkennen. Auf Ihre gesetzliche Mitwirkungspflicht zur Schadensminimierung weisen wir Sie hiermit ausdrücklich hin.

4. Anwendungsbereiche

Die Pumpe ist ausschließlich zur Förderung von Klarwasser (kein Schmutzwasser), frei von abrasiven Bestandteilen (Sand, Schlamm, aggressive chemische Substanzen), vorgesehen. Das Wasser muss ggf. bis auf 0,2 mm Partikelgröße vorgefiltert werden. Für folgende Anwendungsbereiche eignet sich die Pumpe:

Aus- und Umpumpen von Regentanks, Behältern, Wannen, etc.
zur Regenwassernutzung in Garten und Haus
Umwälzen von großen Wasseransammlungen
Wasserentnahme aus Bächen und Flüssen
Teichentwässerung
Sonstige Klarwasserförderung

WICHTIG: Diese Pumpen sind für das Pumpen von sauberem Wasser und chemisch nicht aggressiven Flüssigkeiten bestimmt. Bei nicht bestimmungsgemäßem Einsatz entfällt jegliche Gewährleistung.
Sie sind nicht für das Pumpen von brennbaren Flüssigkeiten oder für den Betrieb an Orten, an denen die Gefahr einer Explosion besteht, geeignet.
Diese Pumpen sind für die private Nutzung im Haus und Garten vorgesehen. Diese Pumpen sind nicht für die kontinuierliche Nutzung (ohne Unterbrechungen) vorgesehen.
Bei Dauerlauf-Betrieb verkürzt sich die Lebensdauer entsprechend. Pumpe niemals mehr als 5 Minuten gegen ein geschlossenes Ventil laufen lassen. Pumpe gegen Trockenlauf entsprechend sichern (Trockenlaufschutz installieren).

Pumpe niemals mehr als 20-mal pro Stunde starten und stoppen. Beim Takten der Pumpe entfällt jeglicher Anspruch auf Gewährleistung. Nicht für Betrieb an Solar-Photovoltaikanlagen geeignet.

5. Inbetriebnahme

Die Installation ist von einer qualifizierten Fachkraft auszuführen.
Bitte überprüfen Sie vor jeder Inbetriebnahme die elektrischen Anschlüsse sowie das Kabel auf Unversehrtheit. Außerdem ist es NICHT zu empfehlen, auf eigene Faust, beispielsweise eine Kabelverlängerung durchzuführen. Erstens ist nicht sichergestellt, ob diese Modifikation technisch einwandfrei ist, zudem verfällt der Garantieanspruch. Es muss sichergestellt werden, dass die Pumpe bei längerem Betrieb ausreichend gekühlt wird.

Bitte prüfen Sie vor der Installation, ob der elektrische Anschluss entsprechend der gesetzlichen Vorschriften geerdet und installiert ist. Achten Sie darauf, dass die Pumpe durch einen entsprechenden FI-Schutzschalter (Auslösestrom 30mA) abgesichert ist.

Wichtig:
Die schwimmende Entnahme muss mittels eines Seils, einer Schnur oder ähnlichem korrosionsfesten Befestigungsmaterials sicher am Rand des Behälters fixiert werden (s.Abbildung). Bei Leerzustand des Behälters darf das Ende der Ansaugungleitung nicht den Boden bzw. die Schlammschicht berühren. Die Schwimmende Entnahme muss somit ca 10-30cm über dem Boden hängen bleiben! Der Sicherheitsabstand zum Boden ist individuell einzustellen und hängt von der Schmutzfracht ab. In jedem Fall muss das Ansaugen vom Bodensediment (oder deren Verwirbelungen mit Restwasser) verhindert werden. Gelangt Bodensediment in die Pumpe, so geht diese nach kürzester Zeit irreversibel kaputt.

Es ist NICHT zu empfehlen, selbst Kabelverlängerungen oder andere technische Modifikationen durchzuführen. Die Leitungen zur Pumpe sind stets stetig steigend zu verlegen. Eine Übertragung von mechanischen Lasten oder Schwingungen von oder zu der Pumpe muß durch entsprechende Maßnahmen (Gummipuffer, Panzerschläuche, Leitungsfixierung usw.) ausgeschlossen werden. Wasserleitungen, insb. die Saugleitung nicht reduzieren. Am Ende der Saugleitung ist stets ein Rückschlagventil, ggf. mit schwimmender Entnahme (bei Nutzung von Regenwasser ist dies zwingend erforderlich) zu installieren. Alle Leitungen zu und von der Pumpe dichtend anschließen. Wir empfehlen, die Saugleitung stets „in einem Stück“ ohne Unterbrechungen auszuführen, um Undichtigkeiten zu vermeiden. Rückschlagventil und Wasserleitungen auf Dichtigkeit mittels Druckprüfung mind. 24Std. testen. Ist mit Schmutzeindringen in die Pumpe zu rechnen, ist vor der Pumpe ein wirksamer Vorfilter zu installieren. Pumpe und Saugleitung mit Wasser befüllen. Pumpe elektrisch mit Stromversorgung verbinden. Pumpe starten. Bei Bedarf muß die Pumpe und die Saugleitung nachbefüllt werden, bis sich ein normaler kontinuierlicher Betrieb eingestellt hat.

5.1 Installation

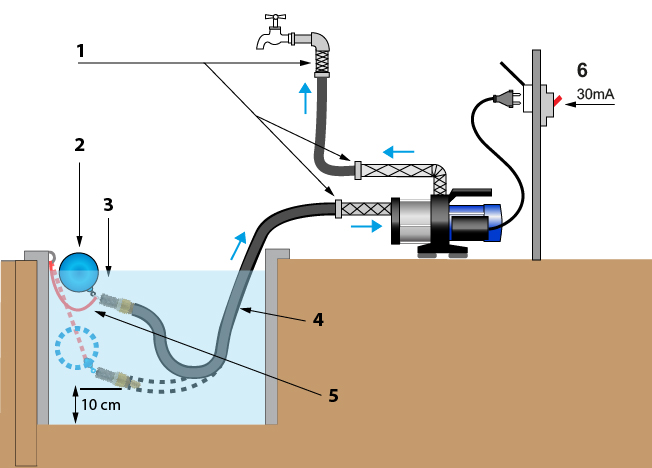

1= Panzerschlauch
2= Schwimmerkugel
3= Rückschlagventil
4= Stetig steigende Saugleitung
5= Halteseil
6= FI-Sicherung

5.2 Wartung

Der Pumpen-Filter ist regelmäßig zu kontrollieren und ggf. zu reinigen. Die Serviceintervalle
richten sich nach der jeweiligen Nutzung. Wir empfehlen eine wöchentliche Kontrolle, bei viel Schmutzanfall ggf. tägliche Kontrolle. Unter normalen Betriebsbedingungen erfordert die Elektropumpe keine weitere Wartung.
Ab einer Betriebsdauer (bei Klarwasser) von ca. 2000 Stunden sollten die mechanischen Bauteile wie Laufräder, Laufkammern, Dichtungen etc. auf Unversehrtheit hin überprüft und ggf. getauscht werden. Nach 3000 Betriebsstunden sollte ggf. das Öl in der Kammer ausgetauscht werden (nur bei ölgetauchten Motortypen!). Bitte nur bis zu 80% auffüllen und die Dichtungen stets auf Dichtigkeit überprüfen. Bei abrasiven Materialien wie Sand verkürzt sich die Wartungsdauer.

Folgende Kontrollen sollten regelmäßig durchgeführt werden:

Unversehrtheit des Stromkabels
Saubere Führung und Dichtigkeit der Leitungen (z. B. keinen Knick)
Sauberkeit des Mediums (keinen Sand, keinen Schlamm)

Frost kann zu Schäden an der Pumpe führen. Bei Frostgefahr und bei längeren Stillstandszeiten sollte die Pumpe entleert, mit demineralisiertem Wasser durchspült und trocken eingelagert werden. Dann haben Sie sehr lange Freude daran!

6. Garantiebestimmungen

Garantiebestimmungen & Gesetzliche Gewährleistung

Für alle Fabrikations- und Materialfehler gilt die gesetzliche Gewährleistung. In diesen Fällen übernehmen wir den Umtausch oder die Reparatur der Pumpe. Versandkosten werden von uns nur getragen, soweit dies gesetzlich vorgeschrieben ist. Im Garantiefall bitte über unsere Serviceplattform den Fall anmelden. Dann teilen wir Ihnen die weitere Vorgehensweise fallbezogen mit.
Rücksendungen bitte ausreichend frankieren. Unfreie Rücksendungen können leider nicht angenommen werden, da diese vor Zustellung herausgefiltert werden. Unsere Serviceleistung erbringen wir in Deutschland.

Die Garantie gilt nicht bei:

Materialverschleiß (z. B. Dichtungen, Laufräder, Laufkammern)
Unberechtigten Eingriffen oder Veränderungen an der Pumpe
Beschädigungen durch Selbstverschulden
Unsachgemäßer Wartung und unsachgemäßem Betrieb
TROCKENLAUF (auch testweise!) der Pumpe

Außerdem leisten wir keinerlei Schadensersatz für Folgeschäden.

7. Sicherheitshinweise

Unbedingt geltende Vorschriften zur elektrischen Sicherheit befolgen
Pumpe niemals trocken betreiben
Pumpe niemals gegen Druck laufen lassen
Das Pumpen von Flüssigkeiten außer Klarwasser ist untersagt
Das Pumpen von entzündlichen, sowie allen anderen aggressiven Flüssigkeiten ist untersagt
Fördern Sie niemals Flüssigkeiten, die der Nahrung dienen
Vor Nutzung die Dichtigkeit der Schlauchschellen kontrollieren!
Die Maximaltemperatur der Flüssigkeiten von max. 35°C beachten
Niemals die Pumpe am stromführenden Kabel oder Druckleitung ziehen
Stecker sofort vom Netz trennen, wenn die Leitung beschädigt oder durchtrennt wurde
Querschnittsverengung vermeiden (Stromkabel, Schlauch)
Nach dem Umfüllvorgang die Pumpe sofort ausschalten
Die Pumpe während des laufenden Betriebes nicht bewegen
Falls Sie die Pumpe für einen längeren Zeitraum nicht benutzen möchten, lassen Sie die Flüssigkeit aus der Pumpe ab, spülen Sie diese mit demineralisiertem Wasser aus und lagern sie trocken bei Zimmertemperatur
Bitte während des Betriebes die Pumpe jederzeit beaufsichtigen
Die Pumpe darf von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder aufgrund mangelnder Erfahrung und Wissen nur unter Beaufsichtigung benutzt werden oder wenn diese bezüglich des sicheren Gebrauchs des Gerätes unterwiesen worden sind und die daraus resultierenden Gefahren verstehen.
Die Reinigung und Wartung darf nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Unter Umständen ist es möglich, dass eine Verschmutzung des Wassers durch Ausfließen von Schmiermitteln auftreten kann.
Die Pumpe ist vor Regen und Nässe zu schützen. Die Pumpe darf nur in trockenen Räumen betrieben werden.
Das Eindringen von Wasser in die stromführenden Bauteile der Pumpe erhöht das Risiko eines elektrischen Schlags.
Der elektrische Anschluss ist stets durch einen autorisierten Fachmann vorzunehmen.
Die Pumpe ist durch einen FI-Schutzschalter mit Auslösestrom von 30 mA abzusichern.

DER HERSTELLER ERKLÄRT:

Keine Verantwortung im Fall von Unfällen oder Schäden aufgrund von Fahrlässigkeit oder Missachtung der Anweisungen in dieser Bedienungsanleitung zu übernehmen.
Jede Verantwortung für Schäden abzulehnen, die durch die unsachgemäße Verwendung der Pumpe entstehen.

8. Erkennen und Beheben von Fehlern

Problem	Mögliche Ursache	Lösung
Pumpe startet nicht	Keine Stromversorgung	Überprüfen Sie die Klammern und Sicherheitseinrichtungen
>	Laufrad verklemmt	Schauen Sie ob eine sichtliche Beschädigung am Laufrad vorliegt
>	Motorfehlfunktion	Wenden Sie sich an Ihren Vertriebspartner
>	Motorschutzschalter hat die Pumpe ausgeschaltet	Ausreichende Kühlung sicherstellen
Die Pumpe saugt nicht an	Undichtigkeit an Saugleitungen oder Verbindungen	Kontrollieren Sie die Saugleitung und alle Verbindungen auf Dichtigkeit. Füllen Sie den Saugschlauch und die Pumpe auf. Saugschlauch muß stetig steigend verlegt sein, damit Luftblasen zur Pumpe hin entweichen können
Pumpe läuft, kein Wasser wird befördert	Luft in der Saugleitung	Saugleitung und Verbindungen auf Unterdruckdichtigkeit prüfen
>	Luft im System (kann nicht entweichen)	System entlüften
>	Laufrad verstopft	Laufrad säubern
Verringerter Durchfluss der Pumpe	Flüssigkeit in Behälter zu niedrig	Füllen Sie den Tank auf
>	Ablassventil verklemmt	Reinigen und wieder einsetzen
>	Luft im Ansaugeschlauch	Schlauch auf Beschädigungen überprüfen
>	Filter verstopft	Filter reinigen
>	Wasser läuft aus	Kontrollieren Sie die Anschlüsse und Dichtungsringe
>	Extrem hohe Förderhöhe	Verringern Sie die Aufstellhöhe der Pumpe

9. Hinweise zur Produkthaftung

Wir weisen darauf hin, dass wir nach dem Produkthaftungsgesetz für Schäden, die durch unsere Geräte verursacht werden, nur insofern haften, soweit keine Veränderungen an den Geräten vorgenommen wurden. Falls Reparaturen durch von uns autorisierte Servicewerkstätte vorgenommen werden, haften wir nur insofern, wenn Original-Ersatzteile und Zubehör verwendet wurden.

10. Entsorgungshinweise

Hinweise zur Altgeräte- & Batterie-Entsorgung
Elektro- und Elektronikaltgeräte mit dem Symbol der durchgestrichenen Mülltonne und Batterien dürfen nicht über den Hausmüll entsorgt werden, sondern müssen getrennt gesammelt werden. Verbraucher sind verpflichtet, Altbatterien und Altakkumulatoren (Akkus), die nicht vom Altgerät umschlossen sind und zerstörungsfrei entnommen werden können, vor der Abgabe an einer Rückgabestelle vom Altgerät zu trennen.

Rückgabemöglichkeiten sind unentgeltlich bei kommunalen Sammelstellen wie Wertstoffhöfen sowie an unseren Versandlageradressen (NUR bei über uns gekaufte Geräte) möglich. Nicht gefährliche Altgeräte (frei von Ölen oder auslaufenden Batterien/Akkus) können alternativ, mit dem Hinweis auf Entsorgung, auch an die Versandlageradressen (NUR bei über uns gekaufte Geräte) gesendet werden. Eventuell enthaltene Batterien und Akkus können zusätzlich im stationären Handel (überall dort, wo Batterien verkauft werden) abgeben werden.

Bei der deutschen Registrierungsstelle EAR sind wir unter der WEEE-Nummer DE79535656 gelistet. So tragen Sie zur Erhaltung und zum Schutz unserer Umwelt bei. VIELEN DANK FÜR IHRE UNTERSTÜTZUNG!

11. EU-Konformitätserklärung

Der Unterzeichner Amur S.à r.l., 36, Rue de la Gare, L-5540 Remich bestätigt, dass das umseitig benannte Produkt, nämlich INNO-TEC 1300, in der in den Verkehr gebrachten Ausführung den unten aufgeführten einschlägigen Bestimmungen, den entsprechenden EU harmonisierten Richtlinien und dem EU-Standard für Sicherheit entsprechen. Diese Konformitätserklärung gilt, insofern an dem Produkt keine Veränderungen vorgenommen werden. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

Die alleinige autorisierte Person zur Aufbewahrung der technischen Dokumente:
Amur S.à r.l. · 36, Rue de la Gare · L-5540 Remich

Richtlinie Niederspannung (2014/35/EU)
Richtlinie Elektromagnetische Verträglichkeit (2014/30/EU)

Folgende harmonisierte Normen:

EN IEC 55014-1:2021; EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1;
EN 61000-3-3:2013+A1+A2
RoHS: 2011/65/EU

Unterzeichnet für und im Namen von:
Amur S.à r.l.
Remich, den 17.06.2026
i.V. Dipl. Phys. Peter Neumüller

12. Technische Daten

	Inno-Tec 1300 (P-AT130)
Geeignet für folgende Flüssigkeiten	Klarwasser
Max. Fördermenge	5,4 m³/h
Max. Förderhöhe	56m
Max. Druck	5,6 bar
Leistung (P1)	1300 W
Spannung	230V/50 Hz
Min. Flüssigkeitstemperatur	5°C
Max. Flüssigkeitstemperatur	35°C
Schutzklasse	IP44
Anschlüsse	1″ IG
Kabellänge	1,2 m / Schuko-Stecker
Maße (L/B/H)	46x22x26cm

13. OPTIONALES Zubehör

Weitere Ersatzteile im Onlineshop und auf Anfrage. Bitte beachten Sie unseren Entsorgungshinweis bei Punkt 11.

Alle Produkte in dieser Bedienungsanleitung sind Made in VRC.

Technische Änderungen, Druckfehler und Irrtümer vorbehalten! Bitte beachte, dass maschinell erstellte Übersetzungen Fehler oder Ungenauigkeiten enthalten können. Im Zweifel gilt die ursprüngliche deutsche Sprachversion als verbindlich.

Amur S.à r.l.

www.amur.lu
Email: info@amur.lu
Tel.: (+49) 0611-9 45 87 76-0
Fax: (+49) 0611-9 45 87 76-11

Für weitere Information SCANNEN!

#A11 #Inno-Tec 1300 #Jet-Kreiselpumpe #Kreiselpumpe #Mehrstufige Jet-Kreiselpumpe #P-AT130
