Inverter-Pumpensteuerung 7 (H151)

vor 2 Tagen

Markus Engel

14 Minuten

Druck 🖨 PDF 📄

1*230V/1*230V

IPC 7 – 0,75KW

(5-PSM01147VK)

IPC 7 – 1,1KW

(5-PSM01149VK)

IPC 7 – 1,5KW

(5-PSM01152VK)

IPC 7 – 2,2KW

(5-PSM01155VK)

1*230V/3*230V

IPC 7 – 0,75KW

(5-PSM01148VK)

IPC 7 – 1,1KW

(5-PSM01150VK)

IPC 7 – 1,5KW

(5-PSM01153VK)

IPC 7 – 2,2KW

(5-PSM01156VK)

3*400V/3*400V

IPC 7 – 1,1KW

(5-PSM01151VK)

IPC 7 – 1,5KW

(5-PSM01154VK)

IPC 7 – 2,2KW

(5-PSM01157VK)

SYMBOLE FÜR SICHERHEITSHINWEISE UND WARNUNGEN

ENERGIE SPAREN! KOSTEN SENKEN! INNOVATIONEN NUTZEN!

Automatische, intelligente, selbstüberwachende Pumpensteuerung.
Bis zu 85% Energiereduzierung bei Pumpen-Betrieb mit wechselnder Belastung.

1. Vorwort

Zum Kauf unserer Inverter-Pumpensteuerung möchten wir Sie recht herzlich beglückwünschen. Wir wissen Ihr Vertrauen zu schätzen. Aus diesem Grund stehen bei uns Funktions- und Betriebssicherheit an erster Stelle.

Um Personen- und Sachschäden zu vermeiden, lesen Sie die vorliegende Bedienungsanleitung bitte aufmerksam durch. Bitte beachten Sie alle Sicherheitshinweise und Anweisungen zum sachgemäßen Gebrauch der Pumpe. Eine Nichtbeachtung der Anweisungen und Sicherheitshinweise können zu körperlichen Schäden oder zu Sachschäden führen. Bitte bewahren Sie die Bedienungsanleitung mit den Anweisungen und Sicherheitshinweisen sorgfältig auf, um jederzeit darauf zurückgreifen zu können.

2. Unternehmens-Kodex

Unser Grundsatz ist: Wir sehen Sie als unseren Partner, der uns und unseren Produkten sein Vertrauen geschenkt hat. Wir schätzen das sehr. Wir werden mit Ihnen respektvoll und fair jedes Problem lösen. Im Umgang mit Technik können Probleme auftreten, für die weder wir als Fachmann noch Sie als Laie verantwortlich sind. Aus diesem Grund lesen Sie sich diese Anleitung genau durch. Sollte Ihnen etwas nicht ganz verständlich sein, kontaktieren Sie uns, bevor Sie das Produkt installieren und in Betrieb nehmen. Schauen Sie sich unsere Clips zur richtigen Verwendung der Produkte an. Informieren Sie sich aus anderen Quellen. So können Missverständnisse und spätere Probleme von Anfang an vermieden werden. Sollten Probleme auftreten, so versuchen wir in gegenseitigem Respekt eine faire Lösung für beide Seiten zu finden.

3. Allgemeines

Die Inverter Pumpensteuerung ist ein Schaltgerät, welches einen elektrischen Verbraucher (Pumpe) automatisch Ein– und Ausschalten kann. Abhängig von dem Druck bzw. der Durchflussmenge, schal-
tet die Inverter Pumpensteuerung einen oder mehrere elektrische Verbraucher (max. 3.4A für
0,75 KW / max. 11.5A für 2,2 KW) AN bzw. AUS.

Die Inverter Pumpensteuerung ist ausschließlich für nicht abrasives Klarwasser ohne Ablagerungen und sonstigen Schmutz einzusetzen. Es ist wichtig, dass ein wirksamer Vorfilter mit einer Maschenweite mit bis zu 0,2 mm vor dem Gerät eingebaut wird.

Vergewissern Sie sich nach dem Auspacken, dass die auf dem Typenschild angegebenen Daten mit den vorgesehenen Betriebsbedingungen übereinstimmen. Im Zweifelsfall ist der Betrieb zu unterlassen.

Es ist NICHT zu empfehlen, selbst technische Modifikationen durchzuführen. Erstens ist nicht sichergestellt, ob diese Veränderungen technisch einwandfrei sind und zweitens erlischt damit die Garantie.

Transportschäden sind unverzüglich dem Speditionsunternehmen und uns schriftlich mitzuteilen. Bei Versand durch DHL sind Transportschäden innerhalb von 7 Tagen bei der Post anzuzeigen.
Unterbleibt die rechtzeitige Anzeige beim Transportunternehmen und werden deswegen Ihre Ansprüche vom Transportunternehmen abgelehnt, so können wir diese Ansprüche ebenso nicht anerkennen. Auf Ihre gesetzliche Mitwirkungspflicht zur Schadensminimierung weisen wir Sie hiermit ausdrücklich hin.

4. Installation

Die Installation ist von einer qualifizierten Fachkraft auszuführen.
Bitte überprüfen Sie vor jeder Inbetriebnahme die elektrischen Anschlüsse sowie das Kabel auf Unversehrtheit. Außerdem ist es NICHT zu empfehlen, auf eigene Faust, beispielsweise eine Kabelverlängerung durchzuführen. Erstens ist nicht sichergestellt, ob diese Modifikation technisch einwandfrei ist, zudem verfällt der Garantieanspruch. Es muss sichergestellt werden, dass die Pumpensteuerung bei längerem Betrieb ausreichend gekühlt wird.

Bitte prüfen Sie vor der Installation, ob der elektrische Anschluss entsprechend der gesetzlichen Vorschriften geerdet und installiert ist.

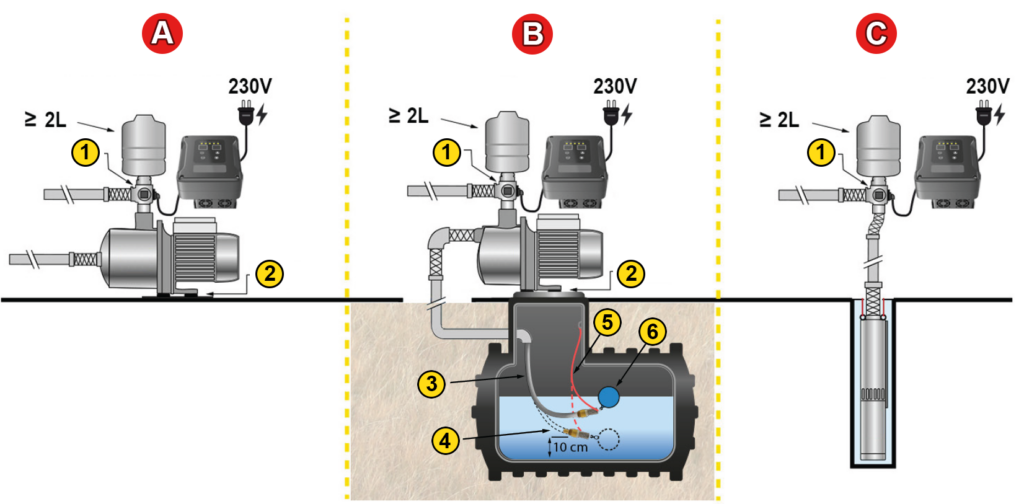

Einbaubeispiel A: Hauswasserwerk
Einbaubeispiel B: Selbstansaugende Pumpen
Einbaubeispiel C: Tauchpumpen

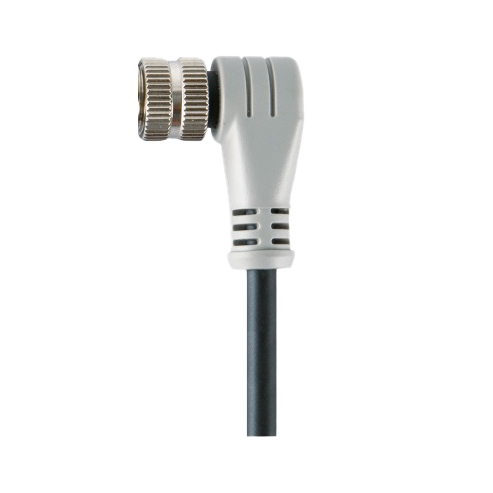

Drucksensor und Rückschlagventil
Gummipuffer
Stetig steigende Saugleitung
Rückschlagventil
Halteseil
Schwimmerkugel

Auf der Druckseite der Pumpe ist ein Rückschlagventil zwingend erforderlich. Wir empfehlen den Einbau eines 5-Wege-Adapters mit eingebauten Rückschlagventil aus unserem Produktsortiment, welche passend zum Leitungsquerschnitt erhältlich sind. Diese 5-Wege-Adapter haben sowohl die Anschlussmöglichkeit für den Drucksensor, als auch für ein zusätzliches Manometer (Sonderzubehör, Art.-Nr. A7257, A7258, A7259, A7260, A7261).
Wir empfehlen den Einbau eines Manometers, damit der Leitungsdruck jederzeit kontrolliert werden kann.

5 Wege Adapter 1“ mit integriertem Rückschlagventil (Abbildung kann vom gelieferten Produkt abweichen) Sonderzubehör, nicht im Lieferumfang enthalten!

4.1 Verdrahtung – Schaltplan (Nur für Service- & Fachpersonal)*

230V einphasig ein
230V einphasig aus

0,75KW (5-PSM01147VK)
1,1KW (5-PSM01149VK)
1,5KW (5-PSM01152VK)
2,2KW (5-PSM01155VK)

230V einphasig ein
230V dreiphasig aus

0,75KW (5-PSM01148VK)
1,1KW (5-PSM01150VK)
1,5KW (5-PSM01153VK)
2,2KW (5-PSM01156VK)

400V dreiphasig ein
400V dreiphasig aus

1,1KW (5-PSM01151VK)
1,5KW (5-PSM01154VK)
2,2KW (5-PSM01157VK)

Niemals die Klemmen U, V, W direkt mit der Spannungsversorung verbinden
Unterbrechen Sie vor den Anschlussarbeiten unbedingt die Stromversorgung.
Sie können jetzt mit den Arbeiten beginnen.
Überprüfen Sie, ob die Nennspannung der Steuerung und die Eingangsspannung übereinstimmen
Die Inverter-Steuerung ist nicht zur Prüfung der zulässigen elektrischen Spannung geeignet.
Anzugsmoment der Klemmschraube 1,7 Nm Vergewissern Sie sich, dass die Erdungsklemme angeschlossen ist, bevor Sie die Hauptklemmen verdrahten.
Schließen Sie die Stromversorgung nach der Installation des Panels an. Wenn die Stromversorgung angeschlossen ist, sollte das Panel nicht geöffnet werden.
Bei einer einphasigen Wasserpumpe (der Motor darf keinen Kupplungsschalter/Schwimmerschalter enthalten) schließen Sie die Stromleitung der Wasserpumpe an zwei der drei Phasen (U, V, W) am Ausgang des Wechselrichters an. Drücken Sie die Stopptaste, um den automatischen Betrieb der Wasserpumpe anzuhalten. Rufen Sie den Parameter F209 auf und ändern Sie den Parameter auf 1, um die Ausgangsphasenausfalltoleranz zu aktivieren.

WICHTIG: NUR BEI INVERTERSTEUERUNGEN MIT 1*230V/3*230V

Bitte beachten Sie bei nicht vollverkabelten Invertersteuerungen, dass die schwarze Ader des 4 adrigen Ausgangskabel des Inverters isoliert werden muss und nicht angeschlossen werden darf!

Die Invertersteuerung darf aus sicherheitstechnischen Gründen NICHT geöffnet werden.
*Die Garantie erlischt, wenn das Gerät geöffnet wird!

4.2 Verdrahtung – Drucksensor

A: Drucksensor
B: Schwimmschalter
C: Anschluss

5. Inbetriebnahme

Inverter-Pumpensteuerung IPC 7

Stellen Sie unbedingt sicher, dass das Gerät an einem Ort mit ausreichender Kühlung aufgestellt wird, um es vor Überhitzung zu schützen. Die Inverter-Pumpensteuerung IPC 7 ist Luftgekühlt und benötigt eine ausreichend kühle Umgebung für den Betrieb.

5.1 Kontrollen vor der Inbetriebnahme

Überprüfen Sie, ob die Nennspannung der Steuerung und die Eingangsspannung übereinstimmen.
Prüfen Sie, ob der Drucksensor mit dem System verbunden ist.
Prüfen Sie, ob das Gerät sicher montiert ist
Installation der Pumpe gemäß Herstellerangaben vornehmen

Unbedingt in der Bedienungsanleitung der Pumpe nachlesen, welche Bedingungen vor Inbetriebnahme der Pumpe gegeben sein müssen, nachdem der Anschluss überprüft wurde.
Wenn die Pumpe dreiphasig ist, überprüfen Sie bitte, ob die Drehrichtung des Motors korrekt ist. Dreht sich der Motor in die entgegengesetzte Richtung, tauschen Sie ihn bitte aus.

(Unbedingt in der Bedienungsanleitung der Pumpe nachlesen, welche Bedingungen
vor Inbetriebnahme der Pumpe gegeben sein müssen)

5.2 Bedienschritte

An das Stromnetz anschließen. Die Druckanzeige zeigt „00.00“ bar, die Netzanzeige leuchtet auf.
Auslassventil öffnen, „RUN“ drücken und die Pumpe starten.
Es kann jederzeit „STOP“ gedrückt werden, um die Pumpe anzuhalten.
Drücken Sie kurz „˄“ oder „˅“, um den Arbeitsdruck zu überprüfen. Um den Druck zu ändern, halten Sie „˄“, um den Soll-Arbeitsdruck zu erhöhen oder „˅“, um den Soll-Arbeitsdruck zu verringern.
Öffnen Sie den Wasserhahn nach dem Einstellen des Drucks, die Inverter-Steuerung übernimmt die Drehzahlregelung der Pumpe entsprechend dem Wasserbedarf. Wenn dies der Fall ist, ist die Installation oder Fehlersuche und -behebung abgeschlossen.

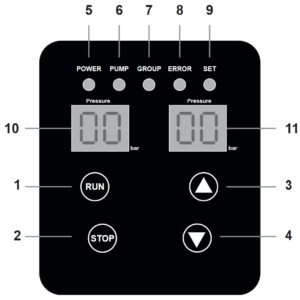

NR.	Name / Funktion	Beschreibung
1	Starttaste	Startet die Pumpe manuell.
2	Stop-Taste	Stoppt die Pumpe manuell.
3	Druck-Erhöhung	Einmaliges Drücken erhöht den Druck um 0,1 bar. Gedrückt halten ermöglicht eine schnelle Erhöhung bis zum gewünschten Druck.
4	Druck-Minderung	Einmaliges Drücken verringert den Druck um 0,1 bar. Gedrückt halten ermöglicht eine schnelle Verringerung bis zum gewünschten Druck.
5	Leistungsanzeige	Sie leuchtet auf, wenn der Strom eingeschaltet ist.
6	Pumpen-Anzeige	Die Anzeige blinkt schnell, wenn sich der Motor in der Drehzahlregelung befindet. Die Anzeige blinkt langsam bei konstanter Drehzahl oder Wassermangel. Bei einem automatischen Stop verblasst das Licht, bei einem manuellen Stop ist das Licht aus.
7	Gruppen-Anzeige	Leuchtet auf, wenn mehrere Pumpen angeschlossen sind.
8	Wasserknappheit	Die Anzeige leuchtet, wenn Wassermangel vorliegt oder Luft in die Leitung / Pumpe gelangt. In diesem Zustand wird das System in der voreingestellten Zeit neu gestartet. Die Intervallzeit beträgt 8 Sek, 1 Min., 10 Min., 30 Min., 1 Std., 2 Std. und Endlosschleife.
9	Druckeinstellung	Die Anzeige leuchtet auf, wenn der Druck eingestellt wird.
10	Die Anzeige leuchtet auf, wenn der Druck eingestellt wird.	Zeigt den aktuellen Druck in bar an.
11	Anzeige der Druckeinstellung	Zeigt den eingestellten Soll-Druck in bar an. Die werkseitige Standardeinstellung beträgt 3 bar.

5.3 Codes und Anweisungen

NR.	Code name	Code	Beschreibung / Anweisung

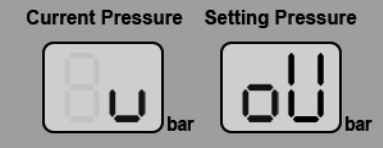

1	Überspannungsschutz	uoU	Im Falle von Überspannung, wird dieser Code angezeigt. Sinkt die Spannung, schaltet das Gerät zum normalen Betriebsmodus zurück.
2	Unterspannungsschutz	uLU	Im Falle von Unterspannung, wird dieser Code angezeigt. Steigt die Spannung, schaltet das Gerät zum normalen Betriebsmodus zurück.
3	Thermischer Schutz	OH	Wenn die Kühlkörper die max. Temperatur erreichen, wird dieser Code angezeigt. Sinkt die Temperatur, schaltet das Gerät zum normalen Betriebsmodus zurück.
4	Sensor-Fehler	LTP	Wenn der Drucksensor beschädigt oder abgeklemmt ist, wird dieser Code angezeigt. Nach der Fehlerbehebung schaltet das Gerät zum normalen Betriebsmodus zurück.
5	Schutz vor Überdruck	oTP	Wenn der Leitungsdruck über den max. Druck des Sensors steigt, wird dieser Code angezeigt. Sinkt der Druck, wird der normale Betriebsmodus wiederhergestellt.
6	Offener Phasenschutz	oLP	Selbsttest bzgl. ankommender bzw. abgehender Leistung.
7	Überlastungs- schutz	OD	Wird der max. zulässige Strom überschritten wird, wird dieser Code angezeigt. Nach der Fehlerbehebung kehrt das Gerät zum normalen Betriebsmodus zurück.
8	Überstrom- oder Kurz- schlussschutz	OC	Wenn Probleme mit einem Kurzschluss oder Überschreitung des maximalen Stroms (Pumpenleistung zu groß) auftreten, wird dieser Code angezeigt. Nach der Fehlerbehebung kehrt das Gerät zum normalen Betriebsmodus zurück.

6. Sicherheitshinweise

Um elektrische Schläge zu vermeiden und Brandgefahr vorzubeugen, ist das Folgende genauestens zu beachten:

Unbedingt geltende Vorschriften zur elektrischen Sicherheit befolgen
Das Gerät vor jedem Eingriff vom Stromnetz trennen
Sicherstellen, dass die Anschlussleitung an das Stromnetz und eventuelle Verlängerungen einen Kabelquerschnitt haben, der für die Leistung des Geräts geeignet ist, sowie das die elektrischen Anschlüsse nicht vom Wasser erreicht werden können
Im Fall von Gebrauch in Schwimmbädern, Teichen oder Brunnen immer einen automatischen Differentialschalter (FI) mit lDn=30mA verwenden
Gerät nicht dauerhaft in der Sonne betreiben (Überhitzungsgefahr).
Installation nur in frostsicheren Bereichen ohne Kondensatbildung

ACHTUNG: Wenn die Pumpe stoppt, stehen die Leitungen unter Druck, deshalb empfehlen wir, vor allen Arbeiten einen Wasserhahn zu öffnen, um die Anlage zu entleeren.

Der elektrische Anschluss ist stets durch einen autorisierten Fachmann vorzunehmen.
Der Druckwächter darf von Kindern sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten nicht bedient werden. Personen mit mangelnder Erfahrung und Wissen dürfen nur nach Anweisung bzw. Aufsicht das Gerät benutzen wenn
diese bezüglich des sicheren Gebrauchs des Gerätes unterwiesen worden sind und die daraus resultierenden Gefahren verstehen.
Die Reinigung und Wartung dürfen nur durch Fachpersonal ausgeführt werden.

DER HERSTELLER ERKLÄRT:

Keine Verantwortung im Fall von Unfällen oder Schäden aufgrund von Fahrlässigkeit oder Missachtung der Anweisungen in dieser Bedienungsanleitung zu übernehmen.
Jede Verantwortung für Schäden abzulehnen, die durch die unsachgemäße Verwendung der Pumpe entstehen.

7. Wartung

Es kann gelegentlich vorkommen, dass Schmutz im internen Rückschlagventil des Adapters hängen bleibt und dieses nicht mehr 100% abdichtet. Das kann zum Takten der Pumpe führen.
Als erste Abhilfe sollte immer versucht werden, das Rückschlagventil frei zu spülen. Dazu wird z.B. der gartenseitige Wasserhahn voll aufgedreht, sodass die Pumpe ca. 30 Minuten auf voller Leistung Wasser fördert. Ist anschließend das Takten nicht weg, ist der Adapter auszubauen und zu warten. Vor dem Einbau des Gerätes, ist die Pumpe in jedem Fall wie vorher beschrieben, frei zu spülen. Das Öffnen des Gerätes zu anderen Zwecken als das Anschließen der Kabel ist unzulässig und führt stets zum Verlust der ggf. bestehenden Garantieansprüche.
Darüber hinaus können erhebliche Gefahren beim Betrieb einer taktenden Pumpe entstehen, sodass die Pumpe unter keinen Umständen weiter betrieben werden darf. Bis zum Geräteaustausch ist die Pumpe außer Betrieb zu setzen. Bei abrasiven Materialien wie Sand, verkürzt sich die Wartungsdauer und die Gerätelebensdauer.

Folgende Kontrollen sollten regelmäßig durchgeführt werden:

Funktionsprüfung (mind. alle 3 Monate)
Unversehrtheit des Stromkabels
Saubere Führung der Leitungen (z.B. keinen Knick)
Sauberkeit des Mediums (keinen Sand, keinen Schlamm)

Frost kann zu Schäden an der Inverter-Steuerung führen. Das Gerät ist vor Frost zu schützen. Installation nur in frostsicheren Bereichen ohne Kondensatbildung.

8. Erkennen und Beheben von Fehlern

Problem	Mögliche Ursache	Lösung
Die Pumpe schaltet sich dauernd ein und aus (Pumpe taktet)	Die Anlage weist Leckagen auf. Das Rückschlagventil ist ggf. undicht.	System entlüften: System auf tropfende Leitungen / Wasserhähne / Ventile überprüfen. Rückschlagventil auf Undichtigkeit prüfen
Die Pumpe setzt sich nicht mehr in Betrieb	1. Keine Netzspannung vorhanden 2. Zu großer Höhenunterschied zwischen dem Gerät und einem der Abnehmer (Hähne) 3. Die Pumpe ist defekt 4. Betriebsstörung des Gerätes	1. Die Elektroanschlüsse überprüfen. 2. Höhenunterschied verringern 3. Sich an einen Fachtechniker wenden 4. Sich an den Händler wenden
Die Pumpe hält nicht an	1. Die Anlage weist größere Leckagen auf 2. Betriebsstörung des Gerätes 3. Das Rückschlagventil ist verschmutzt	1. Die Anlage überprüfen 2. Sich an den Händler wenden 3. Pumpe+Gerät spülen

9. Garantiebestimmungen

Garantiebestimmungen & Gesetzliche Gewährleistung

Für alle Fabrikations- und Materialfehler gilt die gesetzliche Gewährleistung. In diesen Fällen übernehmen wir den Umtausch oder die Reparatur. Versandkosten werden von uns nur getragen, soweit dies gesetzlich vorgeschrieben ist. Im Garantiefall bitte über unsere Serviceplattform den Fall anmelden. Dann teilen wir Ihnen die weitere Vorgehensweise fallbezogen mit.
Rücksendungen bitte ausreichend frankieren. Unfreie Rücksendungen können leider nicht angenommen werden, da diese vor Zustellung herausgefiltert werden. Unsere Serviceleistung erbringen wir in Deutschland.

Bitte beachten Sie, dass der max. Anlaufstrom durch die Bauart Ihrer Pumpe vorgegeben ist. Zum Schutz der Geräte wird er im Inverter begrenzt. Fehler: Overload [o] [Ld] Der max. Anlaufstrom der Pumpe muss kleiner sein, als der max. zulässige Inverter-Strom. Somit können wir die Funktion einer beliebigen Inverter/Pumpe-Kombination nicht gewährleisten.

Die Garantie gilt nicht bei:

Unsachgemäßer Installation (Eigeninstallation, nicht autorisierte Personen)
Materialverschleiß (z.B. Dichtungen) oder Schmutzeintrag in das Gerät
Unberechtigten Eingriffen oder Veränderungen am Gerät
Beschädigungen durch Selbstverschulden
Unsachgemäßer Wartung und unsachgemäßem Betrieb

Außerdem leisten wir keinerlei Schadensersatz für Folgeschäden.

10. Hinweise zur Produkthaftung

Wir weisen darauf hin, dass wir nach dem Produkthaftungsgesetz für Schäden, die durch unsere Geräte verursacht werden, nur insofern haften, soweit keine Veränderungen an den Geräten vorgenommen wurden. Falls Reparaturen durch von uns autorisierte Servicewerkstätte vorgenommen werden, haften wir nur insofern, wenn Original-Ersatzteile und Zubehör verwendet wurden.

11. Entsorgungshinweise

Hinweise zur Altgeräte- & Batterie-Entsorgung
Elektro- und Elektronikaltgeräte mit dem Symbol der durchgestrichenen Mülltonne und Batterien dürfen nicht über den Hausmüll entsorgt werden, sondern müssen getrennt gesammelt werden. Verbraucher sind verpflichtet, Altbatterien und Altakkumulatoren (Akkus), die nicht vom Altgerät umschlossen sind und zerstörungsfrei entnommen werden können, vor der Abgabe an einer Rückgabestelle vom Altgerät zu trennen.

Rückgabemöglichkeiten sind unentgeltlich bei kommunalen Sammelstellen wie Wertstoffhöfen sowie an unseren Versandlageradressen (NUR bei über uns gekaufte Geräte) möglich. Nicht gefährliche Altgeräte (frei von Ölen oder auslaufenden Batterien/Akkus) können alternativ, mit dem Hinweis auf Entsorgung, auch an die Versandlageradressen (NUR bei über uns gekaufte Geräte) gesendet werden. Eventuell enthaltene Batterien und Akkus können zusätzlich im stationären Handel (überall dort, wo Batterien verkauft werden) abgeben werden.

Bei der deutschen Registrierungsstelle EAR sind wir unter der WEEE-Nummer DE79535656 gelistet. So tragen Sie zur Erhaltung und zum Schutz unserer Umwelt bei. VIELEN DANK FÜR IHRE UNTERSTÜTZUNG!

12. EU-Konformitätserklärung

Der Unterzeichner Amur S.à r.l., 36, Rue de la Gare, L-5540 Remich bestätigt, dass die umseitig benannten Produkte, nämlich Inverter-Pumpensteuerung 7 (IPC-7) in der in den Verkehr gebrachten Ausführung den unten aufgeführten einschlägigen Bestimmungen, den entsprechenden EU harmonisierten Richtlinien und dem EU-Standard für Sicherheit entsprechen. Diese Konformitätserklärung gilt, insofern an dem Produkt keine Veränderungen vorgenommen werden. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

Die alleinige autorisierte Person zur Aufbewahrung der technischen Dokumente:
Amur S.à r.l. · 36, Rue de la Gare · L-5540 Remich

Richtlinie Maschine (2006/42/EC)
Richtlinie Niederspannung (2014/35/EU)
Richtlinie Elektromagnetische Verträglichkeit (2014/30/EU)

Folgende harmonisierte Normen:

EN IEC 61800-3:2018 (IEC 61000-2-1:1990, IEC 61000-2-4:2002,
EN 61000-4-2:2018, EN IEC 61000-4-3:2020, EN 61000-4-4:2012,
EN 61000-4-6:2014, EN 61000-4-5:2014+A1:2017),
EN 61800-5-1:2007+A1:2017+A11:2021,
RoHS: 2011/65/EU

Unterzeichnet für und im Namen von:
Amur S.à r.l.
Remich, den 20.05.2026
i.V. Dipl. Phys. Peter Neumüller

13. Technische Daten

13.1 IPC-7 (1x230V / 1x230V)

Leistung	0,75KW	1,1KW	1,5KW	2,2KW
Stromversorgung	Einphasiger Eingang AC, Einphasiger Ausgang AC	Einphasiger Eingang AC, Einphasiger Ausgang AC	Einphasiger Eingang AC, Einphasiger Ausgang AC	Einphasiger Eingang AC, Einphasiger Ausgang AC
Eingangsspannung	1x230V AC / 50Hz	1x230V AC / 50Hz	1x230V AC / 50Hz	1x230V AC / 50Hz
Ausgangsspannung	1x230V AC / 20-50 Hz	1x230V AC / 20-50 Hz	1x230V AC / 20-50 Hz	1x230V AC / 20-50 Hz
Nennstrom	4,8A	7A	9,6A	11,5A
Drucksensor	4-20mA 24V 10bar	4-20mA 24V 10bar	4-20mA 24V 10bar	4-20mA 24V 10bar

13.2 IPC-7 (1x230V / 3x230V)

Leistung	0,75KW	1,1KW	1,5KW	2,2KW
Stromversorgung	Einphasig oder dreiphasig AC	Einphasig oder dreiphasig AC	Einphasig oder dreiphasig AC	Einphasig oder dreiphasig AC
Eingangsspannung	1x230V AC / 50Hz	1x230V AC / 50Hz	1x230V AC / 50Hz	1x230V AC / 50Hz
Ausgangsspannung	3x230V AC / 20-50 Hz	3x230V AC / 20-50 Hz	3x230V AC / 20-50 Hz	3x230V AC / 20-50 Hz
Nennstrom	3,4A	5A	6,8A	9,6A
Drucksensor	4-20mA 24V 10bar	4-20mA 24V 10bar	4-20mA 24V 10bar	4-20mA 24V 10bar

13.3 IPC-7 (3x400V / 3x400V)

Leistung	1,1KW	1,5KW	2,2KW
Stromversorgung	Dreiphasiger Eingang AC, Dreiphasiger Ausgang AC	Dreiphasiger Eingang AC, Dreiphasiger Ausgang AC	Dreiphasiger Eingang AC, Dreiphasiger Ausgang AC
Eingangsspannung	3x400V AC / 50Hz	3x400V AC / 50Hz	3x400V AC / 50Hz
Ausgangsspannung	3x400V AC / 20-50 Hz	3x400V AC / 20-50 Hz	3x400V AC / 20-50 Hz
Nennstrom	2,3A	4,3A	5A
Drucksensor	4-20mA 24V 10bar	4-20mA 24V 10bar	4-20mA 24V 10bar

13.4 Produktspezifikation

Leistung	0,75KW / 1,1KW / 1,5KW / 2,2KW
Zulässige Spannungsschwankung	160V~260V (230V) oder 320V~50V (400V)
Eingangsfrequenz	50Hz
Ausgangsspannung	4-20mA 24V 10bar
Drucksensor	24V, 4-20mA (10bar, 16bar, 25bar)
Druckeinstellbereich	0.5~9.0 bar
Drucktank Einstellungsanforde- rungen	Erforderlich nicht weniger als 2 Liter aufblasbarer Druckwassertank (Vordruck=60% des Einstelldrucks)
Temperaturbereich	0°+40°C
Medium	Sauberes Wasser innerhalb des Temperaturbereichs von 0~+100°C
Erforderlicher Druck für den Selbstanlauf	Wenn der werkseitig eingestellte Druck weniger als 0,3 bar beträgt
Installationshinweis	Vergewissern Sie sich vor der Verwendung, dass die Erdung angemessen und zuverlässig ist.

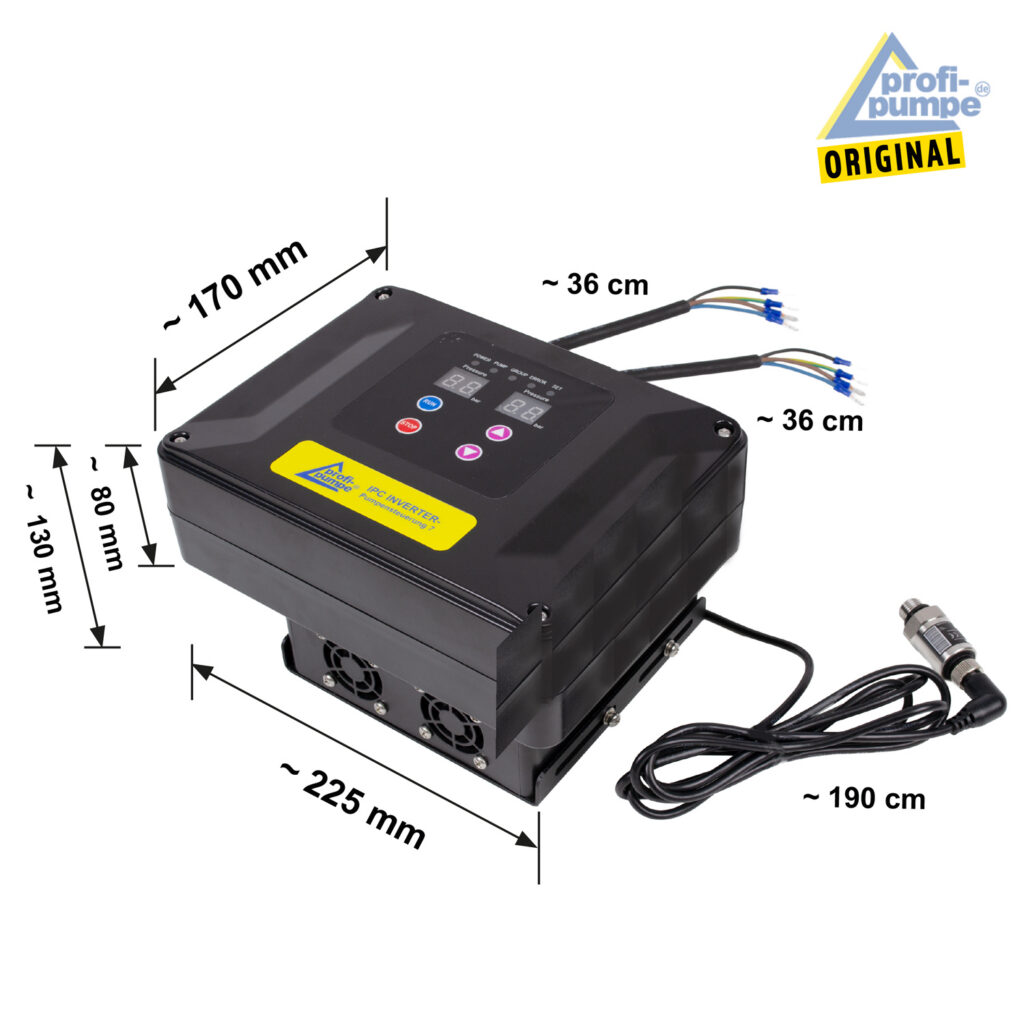

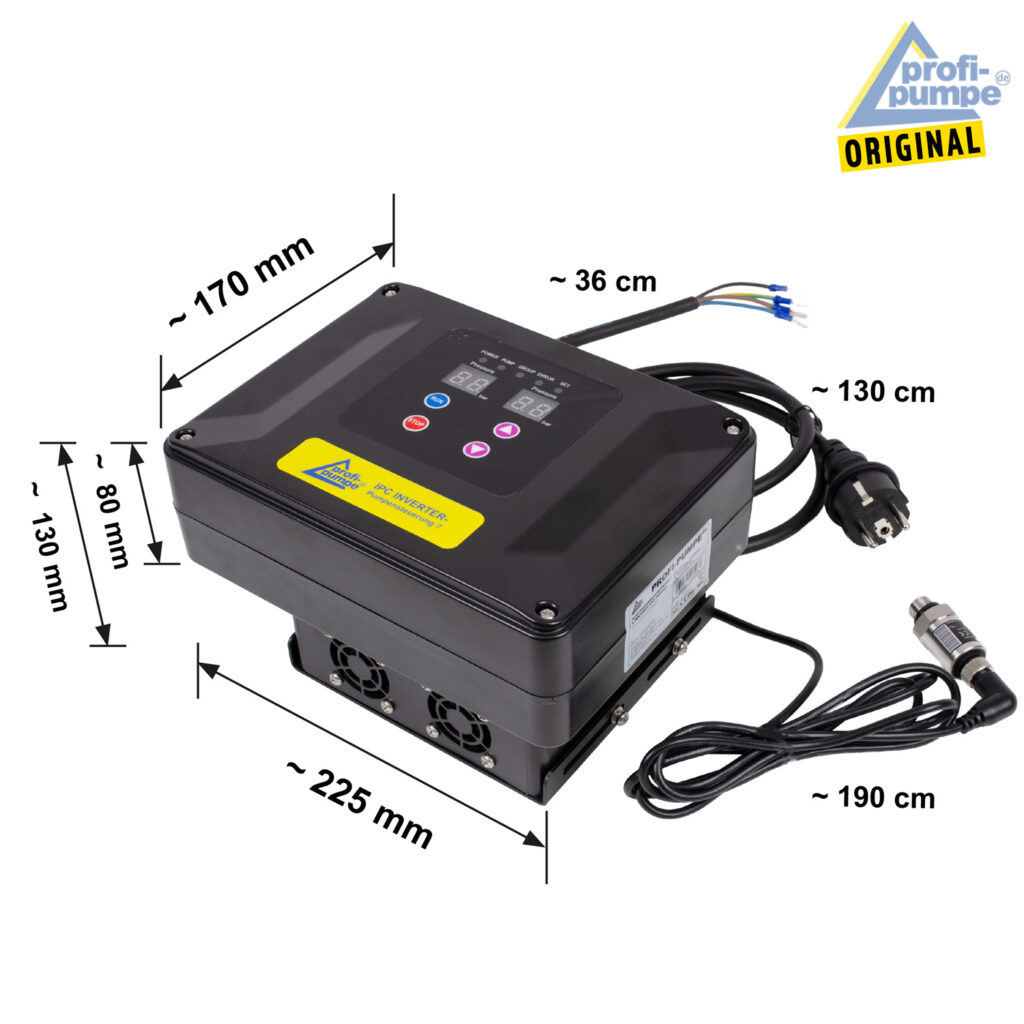

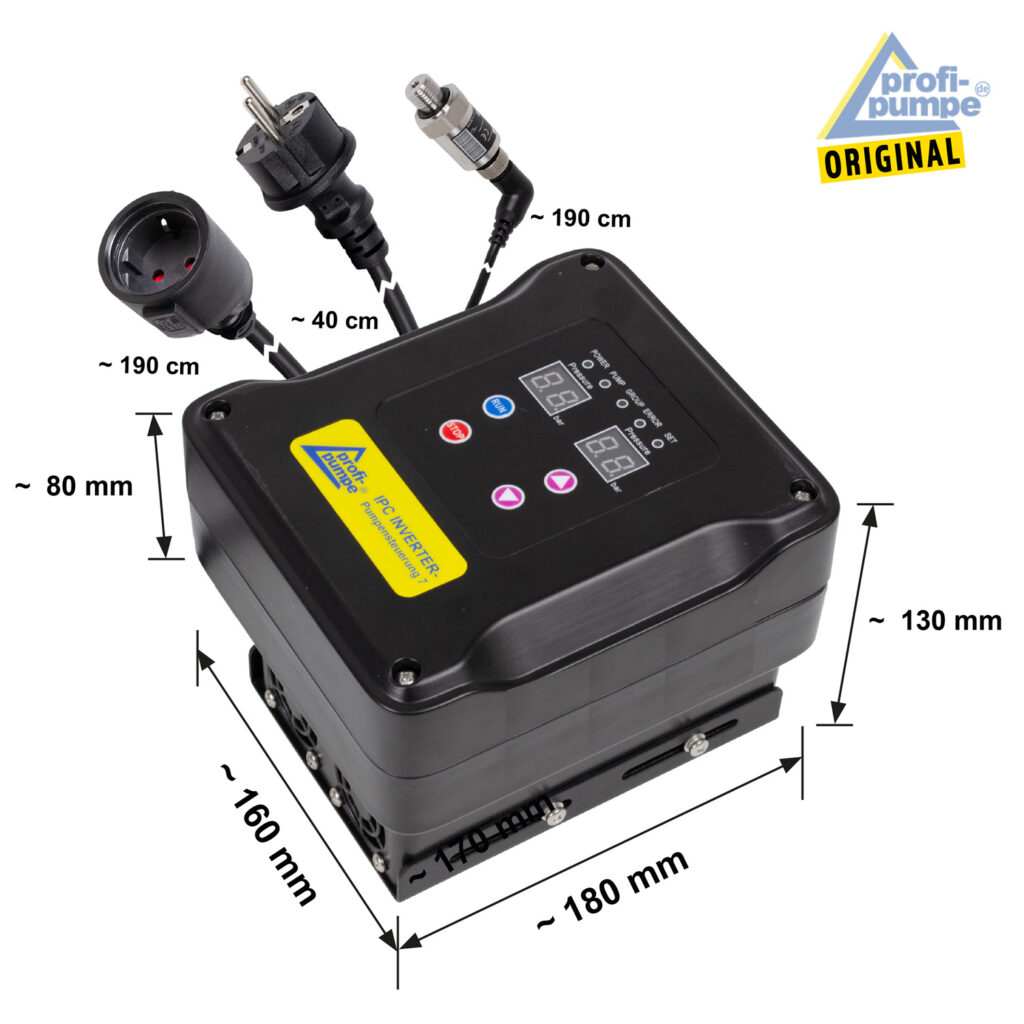

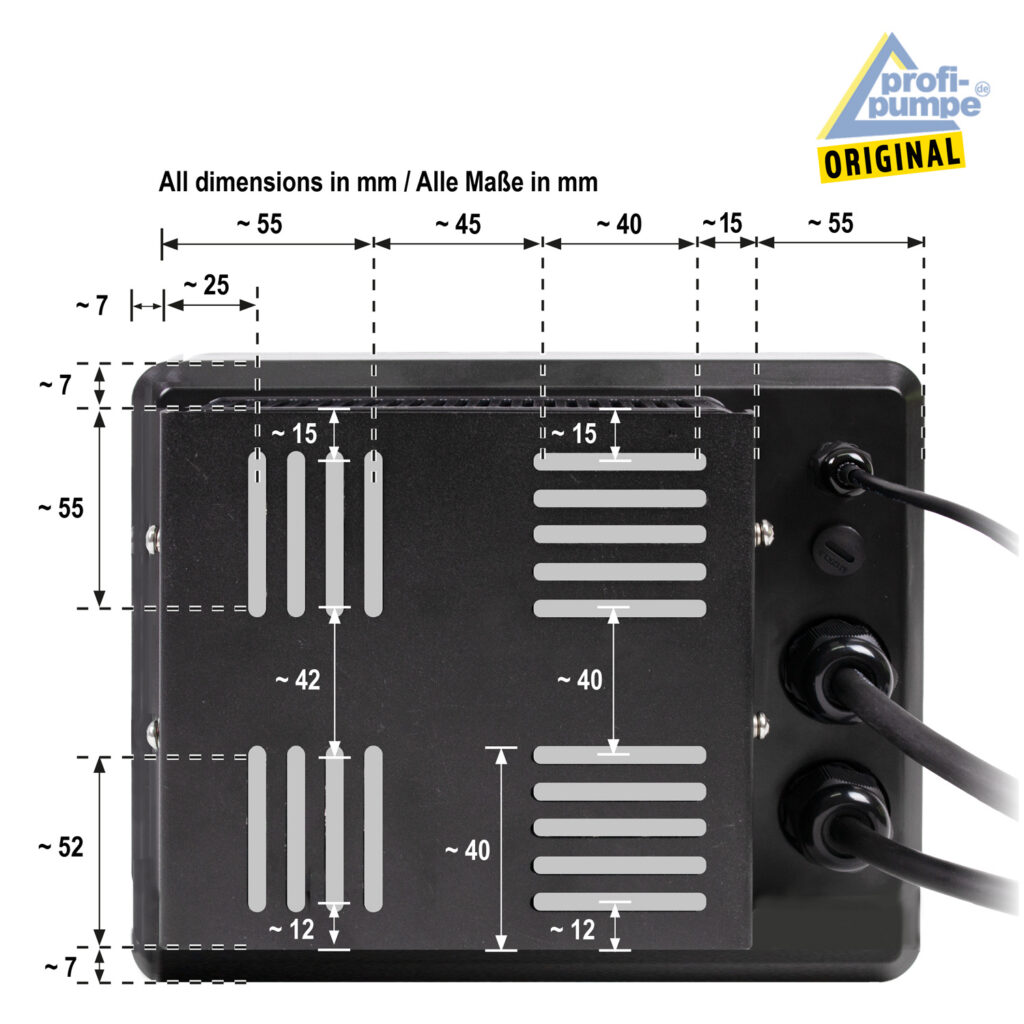

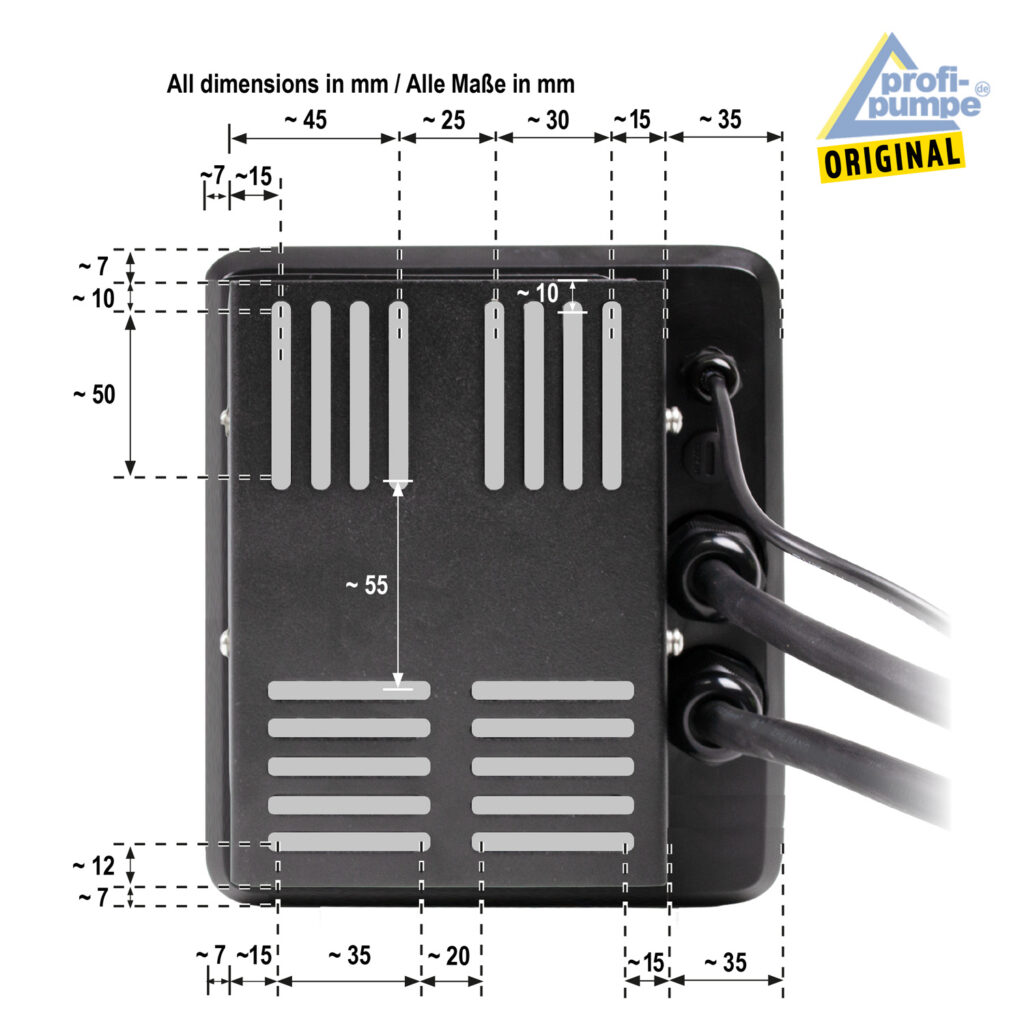

13.5 Abmessungen (Maße in mm)

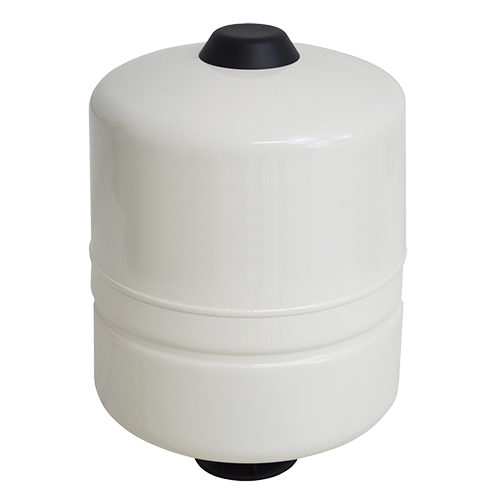

14. Ersatzteile & weiteres Zubehör

Weitere Ersatzteile im Onlineshop und auf Anfrage. Bitte beachten Sie unseren Entsorgungshinweis.

15. Unterstützende Videos

Viele unterstützende Videos finden Sie auf Youtube.

Alle Produkte in dieser Bedienungsanleitung sind Made in VRC.

Technische Änderungen, Druckfehler und Irrtümer vorbehalten! Bitte beachte, dass maschinell erstellte Übersetzungen Fehler oder Ungenauigkeiten enthalten können. Im Zweifel gilt die ursprüngliche deutsche Sprachversion als verbindlich.

Amur S.à r.l.

www.amur.lu
Email: info@amur.lu
Tel.: (+49) 0611-9 45 87 76-0
Fax: (+49) 0611-9 45 87 76-11

Für weitere Information SCANNEN!


Bitte lesen Sie vor Inbetriebnahme die Anleitung	Allgemeines Warnzeichen

Netzstecker ziehen	Warnung vor elektrischer Spannung
