Durchflussmesser BRE400 / Zählwerk (H126)
DIESEL DIGITAL-
DURCHFLUSSMESSER
BRE400
(DPY01111-4)
MECHANISCHES
ZÄHLWERK
FM-120-2/K-44
(DPY01108-4)
SYMBOLE FÜR SICHERHEITSHINWEISE UND WARNUNGEN
 |  |
| Bitte lesen Sie vor Inbetriebnahme die Anleitung | Allgemeines Warnzeichen |
1. Vorwort
Wir danken für Ihr Vertrauen in unsere Produkte. Aus diesem Grund stehen bei uns Funktions- und Betriebssicherheit an erster Stelle.
Um Personen- und Sachschäden zu vermeiden, lesen Sie die vorliegende Bedienungsanleitung bitte aufmerksam durch. Bitte beachten Sie alle Sicherheitshinweise und Anweisungen zum sachgemäßen Gebrauch des Artikels. Eine Nichtbeachtung der Anweisungen und Sicherheitshinweise können zu körperlichen Schäden oder zu Sachschäden führen. Bitte bewahren Sie die Bedienungsanleitung mit den Anweisungen und Sicherheitshinweisen sorgfältig auf, um jederzeit darauf zurückgreifen zu können.
2. Unternehmens-Kodex
Unser Grundsatz ist: Wir sehen Sie als unseren Partner, der uns und unseren Produkten sein Vertrauen geschenkt hat. Wir schätzen das sehr. Wir werden mit Ihnen respektvoll und fair jedes Problem lösen. Im Umgang mit Technik können Probleme auftreten, für die weder wir als Fachmann noch Sie als Laie verantwortlich sind. Aus diesem Grund lesen Sie sich diese Anleitung genau durch. Sollte Ihnen etwas nicht ganz verständlich sein, kontaktieren Sie uns, bevor Sie das Produkt installieren und in Betrieb nehmen. Schauen Sie sich unsere Clips zur richtigen Verwendung der Produkte an. Informieren Sie sich aus anderen Quellen. So können Missverständnisse und spätere Probleme von Anfang an vermieden werden. Sollten Probleme auftreten, so versuchen wir in gegenseitigem Respekt eine faire Lösung für beide Seiten zu finden.
3. Allgemeines
Der BRE400 ist ein Turbinenmesssystem für die präzise Messung von Flüssigkeiten mit niedriger Viskosität.
Der FM-120-2 ist ein mechanisches Messgerät zur Messung von Kraftstoff oder Schmierstoff im nicht kommerziellen Bereich.
Beide sind:
– Zuverlässig, wirtschaftlich
– Einfach zu installieren und zu kalibrieren
– Funktionsfähig auch bei Befüllungen durch Schwerkraft dank reduziertem Strömungswiderstand
Die Durchflussmesser sind nach dem neuesten Stand der Technik entwickelt, mit größter Sorgfalt gefertigt und unterliegen strengen Qualitätskontrollen. Jeder Durchflussmesser wird einzeln auf ihre Funktion geprüft. Vergewissern Sie sich nach dem Auspacken, dass die auf dem Typenschild angegebenen Daten mit den vorgesehenen Betriebsbedingungen übereinstimmen. Im Zweifelsfall ist der Betrieb zu unterlassen.
Transportschäden sind unverzüglich dem Speditionsunternehmen und uns schriftlich mitzuteilen. Bei Versand durch DHL sind Transportschäden innerhalb von 7 Tagen bei der Post anzuzeigen.
Unterbleibt die rechtzeitige Anzeige beim Transportunternehmen und werden deswegen Ihre Ansprüche vom Transportunternehmen abgelehnt, so können wir diese Ansprüche ebenso nicht anerkennen. Auf Ihre gesetzliche Mitwirkungspflicht zur Schadensminimierung weisen wir Sie hiermit ausdrücklich hin.
4. Hauptkomponenten

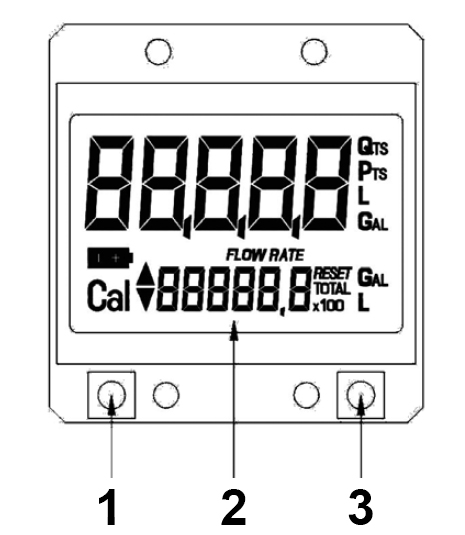

BRE400

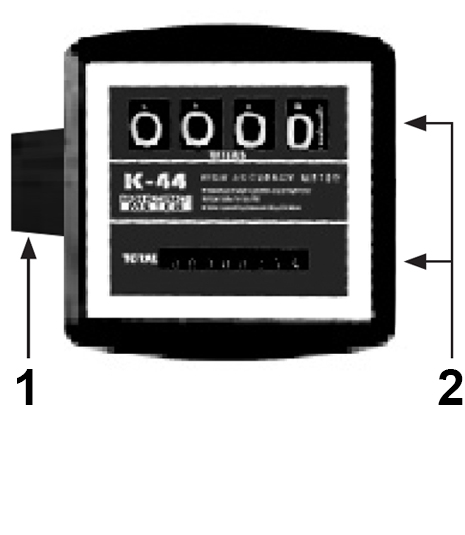

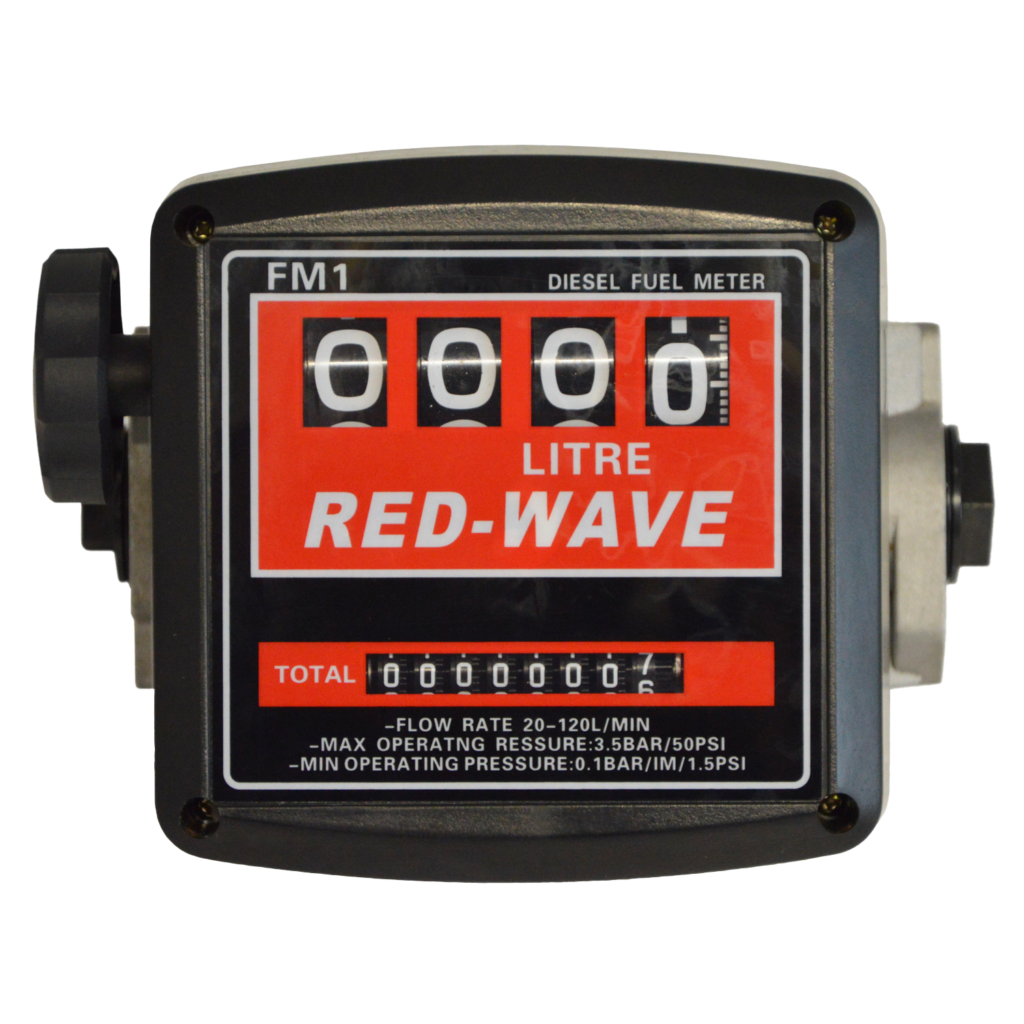

FM-120-2
5. Installation

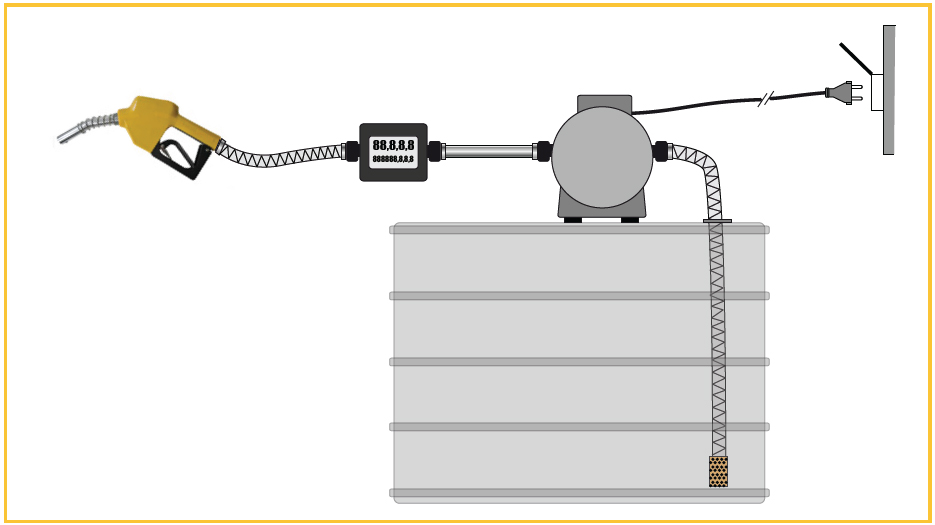

Die Installation muss von einem Fachmann durchgeführt werden. Der Durchflussmesser kann leicht in jeder Position installiert werden, ob stationär oder direkt an der Zapfpistole. Um die Lebensdauer des Messgeräts zu verbessern, ist es empfehlenswert einen Filter einzubauen.
Die Schraubverbindungen sollten mit
maximal 55N/m angezogen werden.

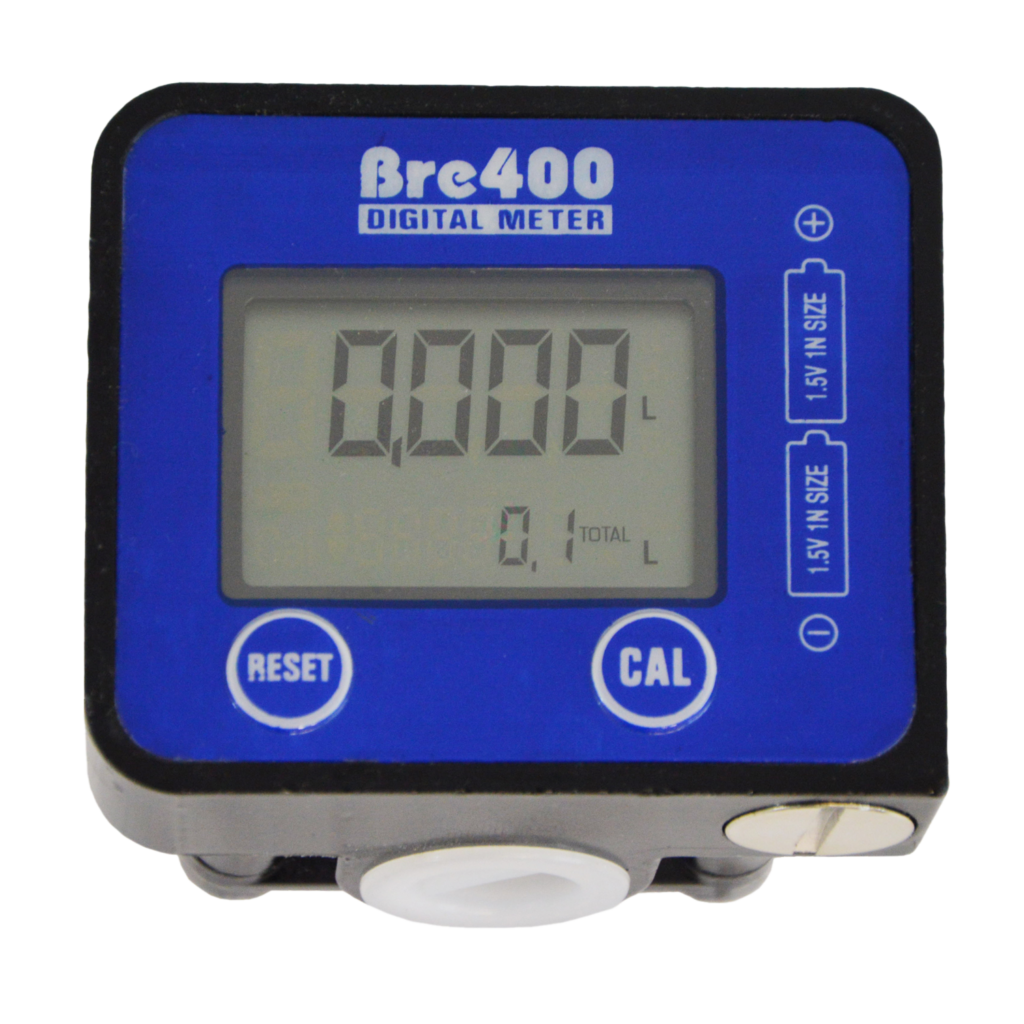

FUNKTIONEN BRE400
Bei Auslieferung des Geräts ist als Maßeinheit Liter (L) voreingestellt.
5.1. Standby-Modus

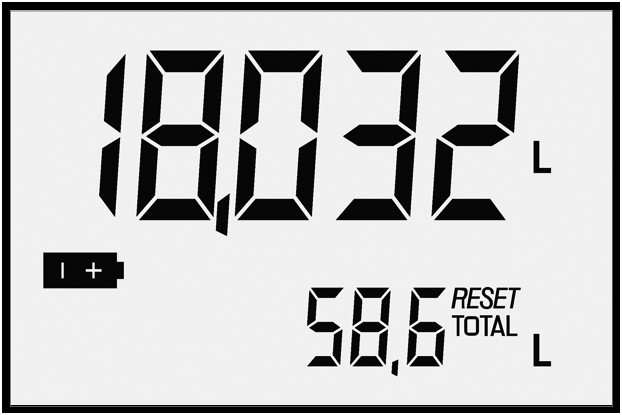

Im Standby-Modus zeigt das LCD-Display die letzten Messwerte an.
Die obere Ziffer zeigt die zuletzt abgegebene Teilmenge an.
Die untere Ziffer zeigt die Gesamtmenge.
5.2. Anzeige der Teilmenge, der Gesamtmenge und Zurücksetzen

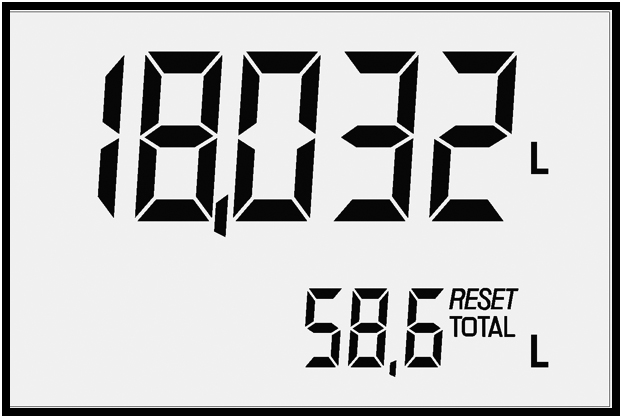

a) Die obere Ziffer zeigt die aktuelle Füllmenge an und die untere Ziffer die Gesamtmenge.
b) Wenn ein Messimpuls anliegt, steigt die Füllmenge.
c) Die aktuelle Füllmenge und Messgenauigkeit
Messbereich: 9999.9, wenn >9999.9 erreicht werden, erfolgt automatischer Reset
Genauigkeit: <99.999 drei Stellen hinterm Komma
99.999 <999.99 zwei Stellen hinterm Komma
999.99 <9999.9 eine Stelle hinterm Komma
d) Aktuelle Füllmenge zurücksetzen
Drücken Sie RESET wird die aktuelle Füllmenge zurückgesetzt, LCD Anzeige zeigt nach 1 Sekunde: 0.000L.
e) Teilmenge & Gesamtmenge zurücksetzen

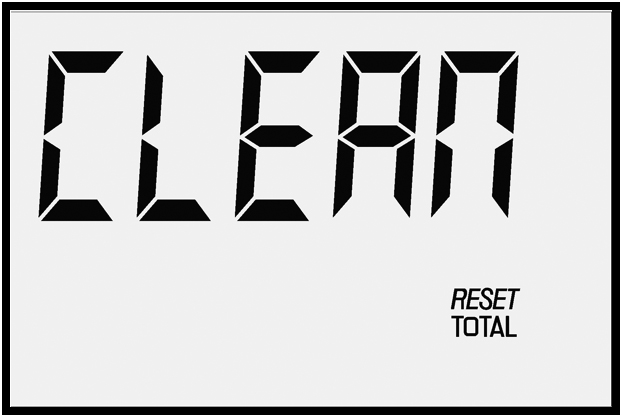

Drücken Sie „CAL“ um zwischen Teil- und Gesamtmenge zu wechseln Teilmenge zurücksetzen: „RESET TOTAL“. Gesamtmenge zurücksetzen: „TOTAL“.
5.3. Gesamtfüllmenge zurücksetzen
Halten Sie die „RESET“-Taste für mind. 3 Sekunden im Standby-Modus gedrückt.
Das Display zeigt nebenstehende Anzeige.
Wenn Sie danach „CAL“ drücken, wird die Gesamtmenge zurückgesetzt.
Danach geht das Messgerät wieder in den Standby-Modus.
6. Kalibrierungsfehler korrigieren
a) Halten Sie die „CAL“-Taste für mind. 3 Sekunden aus dem Standby-Modus gedrückt.

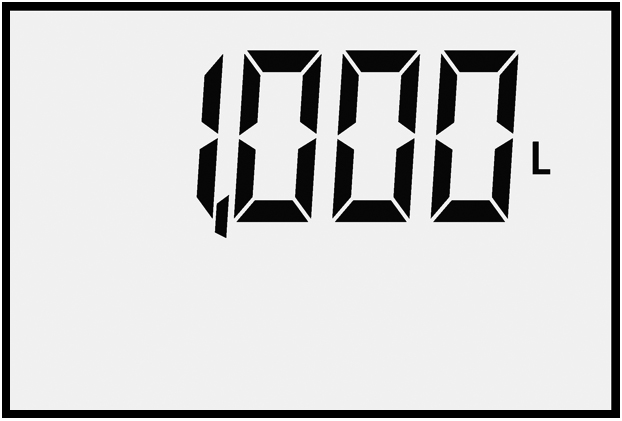

Das Display zeigt nebenstehende Anzeige.
b) Beim Erreichen des Kalibrierungs-Modus blinkt die Anzeige.
c) Beim Drücken der „Reset“-Taste ändert sich die Anzeige, (blinkende Anzeige), drücken Sie „CAL“, durch wiederholtes Drücken können die Werte von 0 bis 9 geändert werden.
d) Wenn nach 6 Sekunden keine weitere Eingabe erfolgt, wird der eingegebene Wert gespeichert und wechselt in den Standby-Modus.
e) Nach Ende der Kalibrierung werden alle Messungen mit dem individuell eingestellten Faktor durchgeführt.
f) Werkskalibrierung: 1.000
g) Kalibrierungs-Umfang: 0.100-9.999
h) Kalibrierungsfaktor
Der Kalibrierungsfaktor wird zur Korrektur von Fehlern von angezeigtem und tatsächlichem Wert genutzt
Kalibrierungsfaktor = tatsächlicher Wert / angezeigter Wert
Beispiel: Kalibrierungsfaktor = 1.000, tatsächlicher Wert = 100.00L, angezeigter Wert = 105.00L
Neuer Kalibrierungsfaktor = 100/105 = 0.952
7. Setzen der Masseinheit
a) Drücken Sie „CAL“ für 3 Sekunden, das Display zeigt nebenstehende Abbildung
b) Drücken Sie „RESET“, die erste Ziffer blinkt. Drücken Sie solange „RESET“ bis die die Maßeinheit blinkt.
c) Drücken Sie wiederholt die „CAL“-Taste bis die gewünschte Maßeinheit erscheint..
d) Wird für 6 Sekunden keine weitere Eingabe gemacht, wird der eingestellte Wert übernommen und das Messgerät wechselt in den Standby-Modus.
Wenn die Batterieleistung unter eine bestimmte Leistung fällt, erscheint das Batteriesymbol auf dem Display.

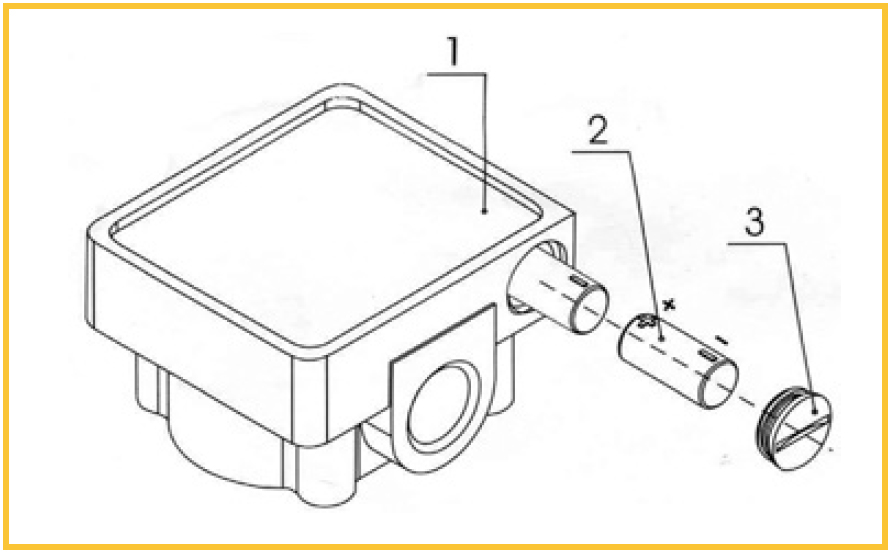

Zum Batteriewechsel siehe nebenstehndes Bild:
(1. Gehäuse; 2. Batterie;
3. Verschlusskappe)
DER HERSTELLER ERKLÄRT:
- keine Verantwortung im Fall von Unfällen oder Schäden aufgrund von Fahrlässigkeit oder Missachtung der Anweisungen in dieser Bedienungsanleitung zu übernehmen
- jede Verantwortung für Schäden abzulehnen, die durch die unsachgemäße Verwendung der Durchflusswächter / Zählwerk entstehen.
8. Garantiebestimmungen
Für alle Fabrikations- und Materialfehler gilt die gesetzliche Gewährleistung. In diesen Fällen übernehmen wir den Umtausch oder die Reparatur der Zapfpistole. Versandkosten werden von uns nur getragen, soweit dies gesetzlich vorgeschrieben ist. Im Garantiefall bitte über unsere Serviceplattform den Fall anmelden. Dann teilen wir Ihnen die weitere Vorgehensweise fallbezogen mit.
Rücksendungen bitte ausreichend frankieren. Unfreie Rücksendungen können leider nicht angenommen werden, da diese vor Zustellung herausgefiltert werden. Unsere Serviceleistung erbringen wir in Deutschland.
Die Garantie gilt nicht bei:
- Materialverschleiß (z. B. Dichtungen, Laufräder, Laufkammern)
- Unberechtigten Eingriffen oder Veränderungen an den Geräten
- Beschädigungen durch Selbstverschulden
- Unsachgemäßer Wartung und unsachgemäßem Betrieb
Außerdem leisten wir keinerlei Schadensersatz für Folgeschäden.
9. Hinweise zur Produkthaftung
Wir weisen darauf hin, dass wir nach dem Produkthaftungsgesetz für Schäden, die durch unsere Geräte verursacht werden, nur insofern haften, soweit keine Veränderungen an den Geräten vorgenommen wurden. Falls Reparaturen durch von uns autorisierte Servicewerkstätte vorgenommen werden, haften wir nur insofern, wenn Original-Ersatzteile und Zubehör verwendet wurden.
10. Entsorgungshinweise
Hinweise zur Altgeräte- & Batterie-Entsorgung
Elektro- und Elektronikaltgeräte mit dem Symbol der durchgestrichenen Mülltonne und Batterien dürfen nicht über den Hausmüll entsorgt werden, sondern müssen getrennt gesammelt werden. Verbraucher sind verpflichtet, Altbatterien und Altakkumulatoren (Akkus), die nicht vom Altgerät umschlossen sind und zerstörungsfrei entnommen werden können, vor der Abgabe an einer Rückgabestelle vom Altgerät zu trennen.
Rückgabemöglichkeiten sind unentgeltlich bei kommunalen Sammelstellen wie Wertstoffhöfen sowie an unseren Versandlageradressen (NUR bei über uns gekaufte Geräte) möglich. Nicht gefährliche Altgeräte (frei von Ölen oder auslaufenden Batterien/Akkus) können alternativ, mit dem Hinweis auf Entsorgung, auch an die Versandlageradressen (NUR bei über uns gekaufte Geräte) gesendet werden. Eventuell enthaltene Batterien und Akkus können zusätzlich im stationären Handel (überall dort, wo Batterien verkauft werden) abgeben werden.
Bei der deutschen Registrierungsstelle EAR sind wir unter der WEEE-Nummer DE79535656 gelistet. So tragen Sie zur Erhaltung und zum Schutz unserer Umwelt bei. VIELEN DANK FÜR IHRE UNTERSTÜTZUNG!
11. EU-Konformitätserklärung
Der Unterzeichner Amur S.à r.l., 36, Rue de la Gare, L-5540 Remich bestätigt, dass die umseitig benannten Produkte, nämlich Digital-Durchflussmesser BRE400, Mechanisches Zählwerk FM-120-2/K-44, in der in den Verkehr gebrachten Ausführung den unten aufgeführten einschlägigen Bestimmungen, den entsprechenden EU harmonisierten Richtlinien und dem EU-Standard für Sicherheit entsprechen. Diese Konformitätserklärung gilt, insofern an dem Produkt keine Veränderungen vorgenommen werden. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.
Richtlinie Niederspannung (2014/35/EU)
Richtlinie Elektromagnetische Verträglichkeit (2014/30/EU)
Folgende harmonisierte Normen:
EN 60335-1:2012; EN 60335-2-41:2003+A2:2010; EN 55014-1:2006+A2:2011; EN 55014-2:1997+A2:2008
EN 61000-3-2:2006+A2:2009; EN 61000-3-3:2008; RoHS: 2011/65/EU
Die alleinige autorisierte Person zur Aufbewahrung der technischen Dokumente:
Amur S.à r.l. · 36, Rue de la Gare · L-5540 Remich
Unterzeichnet für und im Namen von:
Amur S.à r.l.
Remich, den 11.09.2026
i.V. Dipl. Phys. Peter Neumüller
12. Technische Daten
| DIESEL DIGITAL- DURCHFLUSSMESSER BRE400 (DPY01111-4) | MECHANISCHES ZÄHLWERK FM-120-2/K-44 (DPY01108-4) | |
|---|---|---|
| Durchfluss | 18,9 – 190 l/min | 460 mm – 915 mm |
| Messgenauigkeit | +/- 0,5% | +/- 1% |
| Max. Betriebsdruck | 70 bar | 10 bar |
| Anschluss | 1/2” Zoll IG | 1” Zoll IG |
| Maße (L/B/H) | tba / folgt | 260x185x165 mm |
| Gewicht (in kg) | 6 | 1,9 |
| Batterie | 2×1,5V | – |
Alle Produkte in dieser Bedienungsanleitung sind Made in VRC.
Ersatzteile im Onlineshop unter www.profi-pumpe.de und auf Anfrage. Bitte beachten Sie unseren Entsorgungshinweis bei Punkt 13.
13. Unterstützende Videos
Viele unterstützende Videos finden Sie auf Youtube.
Alle Produkte in dieser Bedienungsanleitung sind Made in VRC.
Technische Änderungen, Druckfehler und Irrtümer vorbehalten! Bitte beachte, dass maschinell erstellte Übersetzungen Fehler oder Ungenauigkeiten enthalten können. Im Zweifel gilt die ursprüngliche deutsche Sprachversion als verbindlich.
