SYMBOLE FÜR SICHERHEITSHINWEISE UND WARNUNGEN

1. Vorwort

Zum Kauf unserer Dieselpumpe möchten wir Sie recht herzlich beglückwünschen. Wir wissen Ihr Vertrauen zu schätzen. Aus diesem Grund stehen bei uns Funktions- und Betriebssicherheit an erster Stelle.

Um Personen- und Sachschäden zu vermeiden, lesen Sie die vorliegende Bedienungsanleitung bitte aufmerksam durch. Bitte beachten Sie alle Sicherheitshinweise und Anweisungen zum sachgemäßen Gebrauch der Pumpe. Eine Nichtbeachtung der Anweisungen und Sicherheitshinweise können zu körperlichen Schäden oder zu Sachschäden führen. Bitte bewahren Sie die Bedienungsanleitung mit den Anweisungen und Sicherheitshinweisen sorgfältig auf, um jederzeit darauf zurückgreifen zu können.

2. Unternehmens-Kodex

Unser Grundsatz ist: Wir sehen Sie als unseren Partner, der uns und unseren Produkten sein Vertrauen geschenkt hat. Wir schätzen das sehr. Wir werden mit Ihnen respektvoll und fair jedes Problem lösen. Im Umgang mit Technik können Probleme auftreten, für die weder wir als Fachmann noch Sie als Laie verantwortlich sind. Aus diesem Grund lesen Sie sich diese Anleitung genau durch. Sollte Ihnen etwas nicht ganz verständlich sein, kontaktieren Sie uns, bevor Sie das Produkt installieren und in Betrieb nehmen. Schauen Sie sich unsere Clips zur richtigen Verwendung der Produkte an. Informieren Sie sich aus anderen Quellen. So können Missverständnisse und spätere Probleme von Anfang an vermieden werden. Sollten Probleme auftreten, so versuchen wir in gegenseitigem Respekt eine faire Lösung für beide Seiten zu finden.

3. Allgemeines

Die Pumpen sind nach dem neuesten Stand der Technik entwickelt, mit größter Sorgfalt gefertigt und unterliegen strengen Qualitätskontrollen. Jede Dieselpumpe wird einzeln auf ihre Funktion geprüft, daher können Reste der Prüfflüssigkeit in der Pumpe / an der Verpackung vorhanden sein. Vergewissern Sie sich nach dem Auspacken, dass die auf dem Typenschild angegebenen Daten mit den vorgesehenen Betriebsbedingungen übereinstimmen. Im Zweifelsfall ist der Betrieb zu unterlassen.

Es ist NICHT zu empfehlen, selbst technische Modifikationen durchzuführen. Erstens ist nicht sichergestellt, ob diese Veränderungen technisch einwandfrei sind und zweitens erlischt damit die Garantie.

Transportschäden sind unverzüglich dem Speditionsunternehmen und uns schriftlich mitzuteilen. Bei Versand durch DHL sind Transportschäden innerhalb von 7 Tagen bei der Post anzuzeigen.
Unterbleibt die rechtzeitige Anzeige beim Transportunternehmen und werden deswegen Ihre Ansprüche vom Transportunternehmen abgelehnt, so können wir diese Ansprüche ebenso nicht anerkennen. Auf Ihre gesetzliche Mitwirkungspflicht zur Schadensminimierung weisen wir Sie hiermit ausdrücklich hin.

4. Anwendungsbereiche

Die Pumpen sind ausschließlich zur Förderung von Diesel oder Heizöl vorgesehen.

WICHTIG: Sie sind nicht geeignet (Ausnahme: Diesel EX-PROOF 12V) für das Pumpen von Benzin, Kerosin, anderen brennbaren Flüssigkeiten oder für den Betrieb an Orten, an denen Explosiongefahr besteht. Bei Verwendung der Pumpe versichern Sie sich, daß keine offenen Flammen, Feuerzeuge, Streichhölzer, Zigaretten o.ä. in Ihrer Arbeitsumgebung verwendet werden. Bei der Bedienung sind unbedingt geeignete Schutzhandschuhe zu tragen.

Diese Pumpen sind nur zur Förderung von sauberem Diesel / Biodiesel oder Heizöl zulässig! Das Fördermedium darf keine abrasiven Bestandteilen enthalten. Abrasive Bestandteile reduzieren die Lebensdauer der Pumpe erheblich.

5. Inbetriebnahme

Bitte überprüfen Sie vor jeder Inbetriebnahme die elektrischen Anschlüsse sowie das Kabel auf Unversehrtheit. Außerdem ist es NICHT zu empfehlen, auf eigene Faust, beispielsweise eine Kabelverlängerung durchzuführen. Erstens ist nicht sichergestellt, ob diese Modifikation technisch einwandfrei ist, zudem verfällt der Garantieanspruch. Es muss sichergestellt werden, dass die Pumpe bei längerem Betrieb ausreichend gekühlt wird.

Dieselpumpen sind elektrische Produkte, die jederzeit vor äußeren Einflüssen, z.B. verursacht durch Witterung, geschützt sein sollten. Betreiben Sie die Dieselpumpen nur in gut ventilierten Räumen und sorgen Sie für ausreichend Frischluft. Der Untergrund, auf dem die Pumpe betrieben
wird, muss eben sein. Bitte achten Sie auf genügend Abstand zu Wänden. Die Dieselpumpe sollte möglichst nah an dem Dieselbehälter aufgestellt werden, damit die Saugleitung möglichst kurz gehalten werden kann.
Die angegebene Saughöhe ist die maximale Ansaughöhe bei optimalen Bedingungen. Die Saugleitung zur Pumpe ist immer stetig steigend zu verlegen.
Die Pumpe und die Saugleitung ist vor dem Einschalten der Pumpe mit Diesel/Heizöl zu befüllen.

ACHTUNG: Auf der Druckseite dürfen nicht mehr als 5m Schlauch (Innendurchmesser 25mm) angeschlossen werden. Bei kleinerem Schlauchdurchmesser entsprechend kürzeren Schlauch verwenden. Bei Verwendung von Zapfpistolen ist unbedingt darauf zu achten, dass SOFORT nach dem Schließen der Zapf-Pistole die Pumpe ausgeschaltet wird. Diese Maßnahmen sind unbedingt einzuhalten, um Schäden an den Pumpen zu vermeiden.

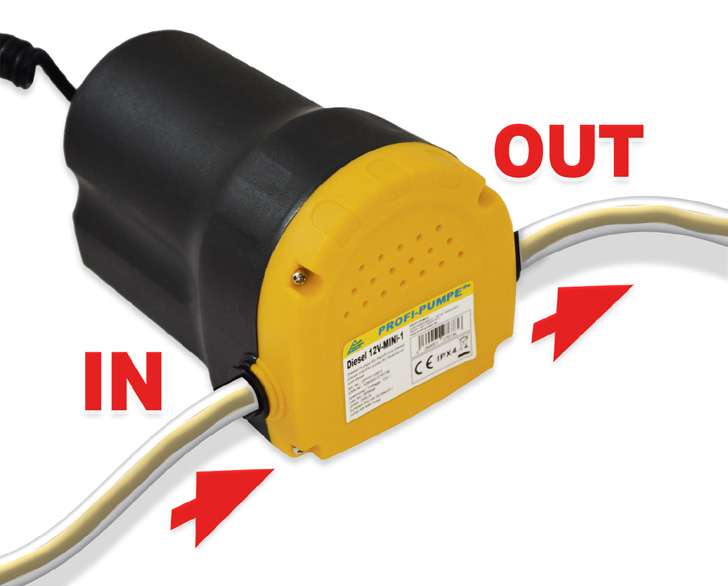

Diesel 12V Mini Durchflussrichtung

Bitte installieren Sie die Pumpe an massive Wände oder Untergründe. Die Pumpe NICHT an Hohlraum oder Gipswänden
befestigen, da diese die Vibrationen verstärken und die Pumpe dadurch beschädigen können, wobei die Betriebsgeräusche der Pumpe erheblich zunehmen.
Verwenden Sie für die Installation stets Vibrationsdämpfer, um Schäden an der Pumpe zu vermeiden.

6. Wartung

Unter normalen Betriebsbestimmungen erfordert die Pumpe keinerlei Wartung. Es ist allerdings wichtig, die Ansaugung und Zuläufe sehr sauber zu halten, um Verstopfungen zu vermeiden.

Folgende Kontrollen sollten regelmäßig durchgeführt werden:

Unversehrtheit des Stromkabels
Saubere Führung und Dichtigkeit der Leitungen (z.B. keinen Knick)
Sauberkeit des Mediums
Außerdem sollte bei Frostgefahr die Pumpe entleert, mit Diesel/Heizöl durchspült und trocken eingelagert werden.

Frost kann zu Schäden an der Pumpe führen. Bei Frostgefahr muss die Pumpe entleert werden, mit mit Diesel/Heizöl gespült und trocken eingelagert werden. Dann haben Sie sehr lange Freude daran!

7. Sicherheitshinweise

Unbedingt geltende Vorschriften zur elektrischen Sicherheit befolgen
Bei der Bedienung sind unbedingt geeignete Schutzhandschuhe zu tragen
Pumpe niemals trocken betreiben
Bitte die ununterbrochene Einschaltzeit von max. 30 Min bei 20°C beachten. Die Pumpe kann sonst überhitzen. Bei höheren Temperaturen reduziert sich die Betriebsdauer entsprechend.
Pumpe niemals gegen Druck laufen lassen
Das Pumpen von Flüssigkeiten außer Diesel oder Heizöl ist untersagt
Das Pumpen von brennbaren Flüssigkeiten (Ausnahme: Diesel EX-PROOF 12V) ist untersagt
Fördern Sie niemals Flüssigkeiten, die der Nahrung dienen
Vor Nutzung die Dichtigkeit der Schlauchschellen kontrollieren!
Die Maximaltemperatur der Flüssigkeiten von max. 35°C beachten
Niemals die Pumpe am stromführenden Kabel oder Druckleitung ziehen
Stecker sofort vom Netz trennen, wenn die Leitung beschädigt oder durchtrennt wurde
Querschnittsverengung vermeiden (Stromkabel, Schlauch)
Nach dem Umfüllvorgang die Pumpe sofort ausschalten
Die Pumpe während des laufenden Betriebes nicht bewegen
Falls Sie die Pumpe für einen längeren Zeitraum nicht benutzen möchten, lassen Sie die Flüssigkeit aus der Pumpe ab, spülen Sie diese mit Diesel/Heizöl aus und lagern sie trocken bei Zimmertemperatur
Bitte während des Betriebes die Pumpe jederzeit beaufsichtigen
Die Pumpe darf von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder aufgrund mangelnder Erfahrung und Wissen nur unter Beaufsichtigung benutzt werden oder wenn diese bezüglich des sicheren Gebrauchs des Gerätes unterwiesen worden sind und die daraus resultierenden Gefahren verstehen.
Die Reinigung und Wartung darf nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Die Pumpe ist vor Regen und Nässe zu schützen. Die Pumpe darf nur in trockenen Räumen betrieben werden.
Das Eindringen von Wasser in die stromführenden Bauteile der Pumpe erhöht das Risiko eines elektrischen Schlags.

DER HERSTELLER ERKLÄRT:

keine Verantwortung im Fall von Unfällen oder Schäden aufgrund von Fahrlässigkeit oder Missachtung der Anweisungen in dieser Bedienungsanleitung zu übernehmen.
jede Verantwortung für Schäden abzulehnen, die durch die unsachgemäße Verwendung der Pumpe entstehen.

8. Garantiebestimmungen

Für alle Fabrikations- und Materialfehler gilt die gesetzliche Gewährleistung. In diesen Fällen übernehmen wir den Umtausch oder die Reparatur der Pumpe. Versandkosten werden von uns nur getragen, soweit dies gesetzlich vorgeschrieben ist.
Im Garantiefall bitte über unsere Serviceplattform den Fall anmelden. Dann teilen wir Ihnen die weitere Vorgehensweise fallbezogen mit.
Rücksendungen bitte ausreichend frankieren. Unfreie Rücksendungen können leider nicht angenommen werden, da diese vor Zustellung herausgefiltert werden. Unsere Serviceleistung erbringen wir in Deutschland.

Die Garantie gilt nicht bei:

Materialverschleiß (z.B. Dichtungen, Laufräder, Laufkammern)
Unberechtigten Eingriffen oder Veränderungen an der Pumpe
Beschädigungen durch Selbstverschulden
Unsachgemäßer Wartung und unsachgemäßem Betrieb
TROCKENLAUF (auch testweise!) der Pumpe

Außerdem leisten wir keinerlei Schadensersatz für Folgeschäden!

9. Erkennen und Beheben von Fehlern

Problem	Mögliche Ursache	Lösung
Pumpe startet nicht	Keine Stromversorgung	Überprüfen Sie die Klammern und Sicherheitseinrichtungen
>	Laufrad verklemmt	Schauen Sie ob eine sichtliche Beschädigung am Laufrad vorliegt
>	Motorfehlfunktion	Wenden Sie sich an Ihren Vertriebspartner
Die Pumpe saugt nicht an	Undichtigkeit an Saugleitungen oder Verbindungen	Kontrollieren Sie die Saugleitung und alle Verbindungen auf Dichtigkeit. Füllen Sie den Saugschlauch und die Pumpe auf. Saugschlauch muß stetig steigend verlegt sein, damit Luftblasen zur Pumpe hin entweichen können
Verringerter Durchfluss der Pumpe	Flüssigkeit in Behälter zu niedrig	Füllen Sie den Tank auf
>	Ablassventil verklemmt	Reinigen und wieder einsetzen
>	Luft im Ansaugeschlauch	Schlauch auf Beschädigungen überprüfen
>	Filter verstopft	Filter reinigen
>	Diesel läuft aus	Kontrollieren Sie die Anschlüsse und Dichtungsringe
>	Der Ansaugeschlauch hat sich an den Boden des Tanks gesaugt	Heben Sie den Schlauch an
>	Extrem hohe Förderhöhe	Verringern Sie die Aufstellhöhe der Pumpe

10. Hinweise zur Produkthaftung

Wir weisen darauf hin, dass wir nach dem Produkthaftungsgesetz für Schäden, die durch unsere Geräte verursacht werden, nur insofern haften, soweit keine Veränderungen an den Geräten vorgenommen wurden. Falls Reparaturen durch von uns autorisierte Servicewerkstätte vorgenommen werden, haften wir nur insofern, wenn Original-Ersatzteile und Zubehör verwendet wurden.

11. Entsorgungshinweise

Hinweise zur Altgeräte- & Batterie-Entsorgung
Elektro- und Elektronikaltgeräte mit dem Symbol der durchgestrichenen Mülltonne und Batterien dürfen nicht über den Hausmüll entsorgt werden, sondern müssen getrennt gesammelt werden. Verbraucher sind verpflichtet, Altbatterien und Altakkumulatoren (Akkus), die nicht vom Altgerät umschlossen sind und zerstörungsfrei entnommen werden können, vor der Abgabe an einer Rückgabestelle vom Altgerät zu trennen.

Rückgabemöglichkeiten sind unentgeltlich bei kommunalen Sammelstellen wie Wertstoffhöfen sowie an unseren Versandlageradressen (NUR bei über uns gekaufte Geräte) möglich. Nicht gefährliche Altgeräte (frei von Ölen oder auslaufenden Batterien/Akkus) können alternativ, mit dem Hinweis auf Entsorgung, auch an die Versandlageradressen (NUR bei über uns gekaufte Geräte) gesendet werden. Eventuell enthaltene Batterien und Akkus können zusätzlich im stationären Handel (überall dort, wo Batterien verkauft werden) abgeben werden.

Bei der deutschen Registrierungsstelle EAR sind wir unter der WEEE-Nummer DE79535656 gelistet. So tragen Sie zur Erhaltung und zum Schutz unserer Umwelt bei. VIELEN DANK FÜR IHRE UNTERSTÜTZUNG!

12. EU-Konformitätserklärung

Der Unterzeichner Amur S.à r.l., 36, Rue de la Gare, L-5540 Remich bestätigt, dass die umseitig benannten Produkte, nämlich Diesel Star 160-1-4 12Volt, Diesel Star 160-1-4 24Volt,
Diesel Star 160-4 230Volt, Diesel Star 160-4 12Volt, Diesel 12V-MINI-1, Diesel Power 600-4,
Diesel Power 600-4-1, Diesel EX-PROOF, Diesel 12V-MAXI, in der in den Verkehr gebrachten Ausführung den unten aufgeführten einschlägigen Bestimmungen, den entsprechenden EU harmonisierten Richtlinien und dem EU-Standard für Sicherheit entsprechen. Diese Konformitätserklärung gilt, insofern an dem Produkt keine Veränderungen vorgenommen werden. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

Die alleinige autorisierte Person zur Aufbewahrung der technischen Dokumente:
Amur S.à r.l. · 36, Rue de la Gare · L-5540 Remich

Richtlinie Niederspannung (2014/35/EU)
Richtlinie Elektromagnetische Verträglichkeit (2014/30/EU)
Richtlinie 2014/34/EU (ATEX-Richtlinie)

Folgende harmonisierte Normen:

EN IEC 55014-1:2021, EN IEC 55014-2:2021,
EN IEC 61000-3-2:2019+A1:2021,
EN 61000-3-3:2013+A1:2019+A2:2021,
EN 60335-2-41:2003+A1:2004+A2:2010,
EN 60335-1: 2012+A11:2014+A13:2017+
A1:2019+A2:2019+A14:2019+A15:2021

Unterzeichnet für und im Namen von:
Amur S.à r.l.
Remich, den 08.05.2026
i.V. Dipl. Phys. Peter Neumüller
Technische Leitung

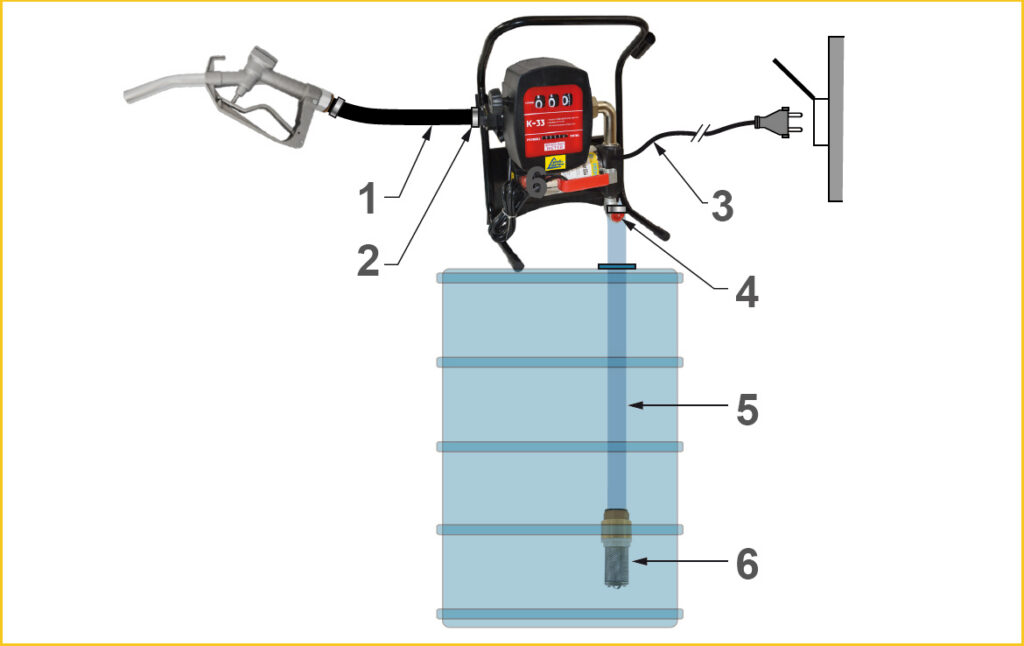

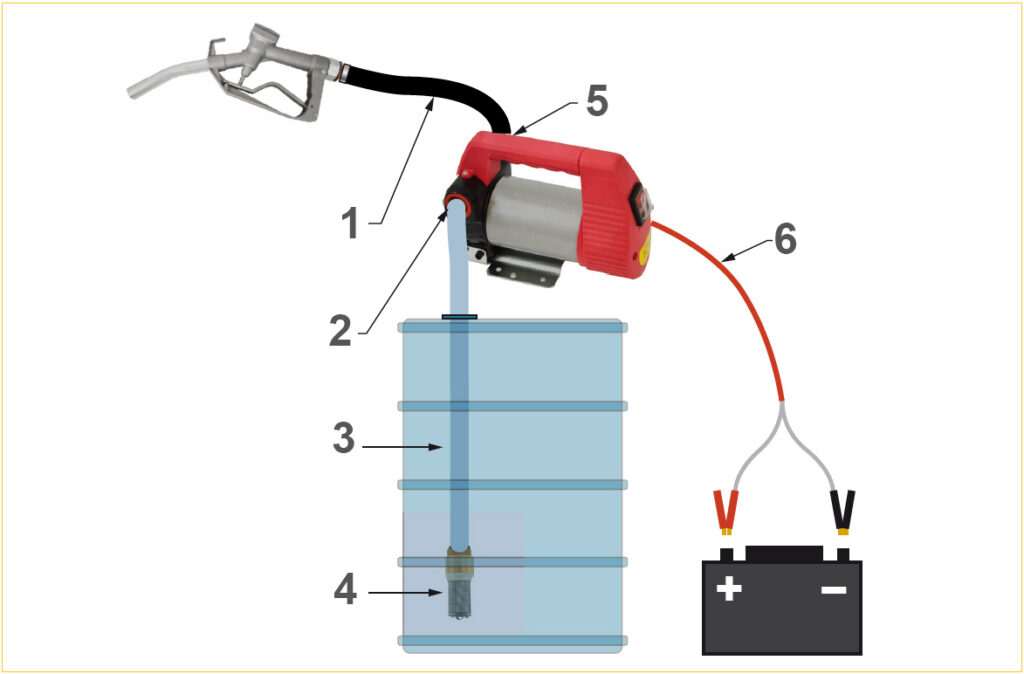

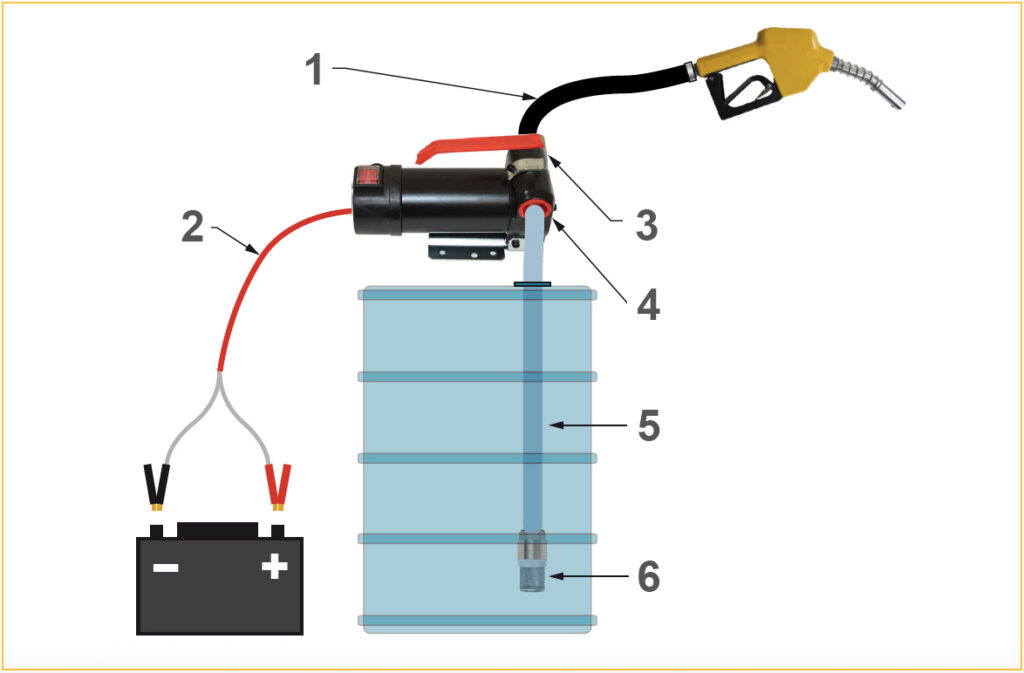

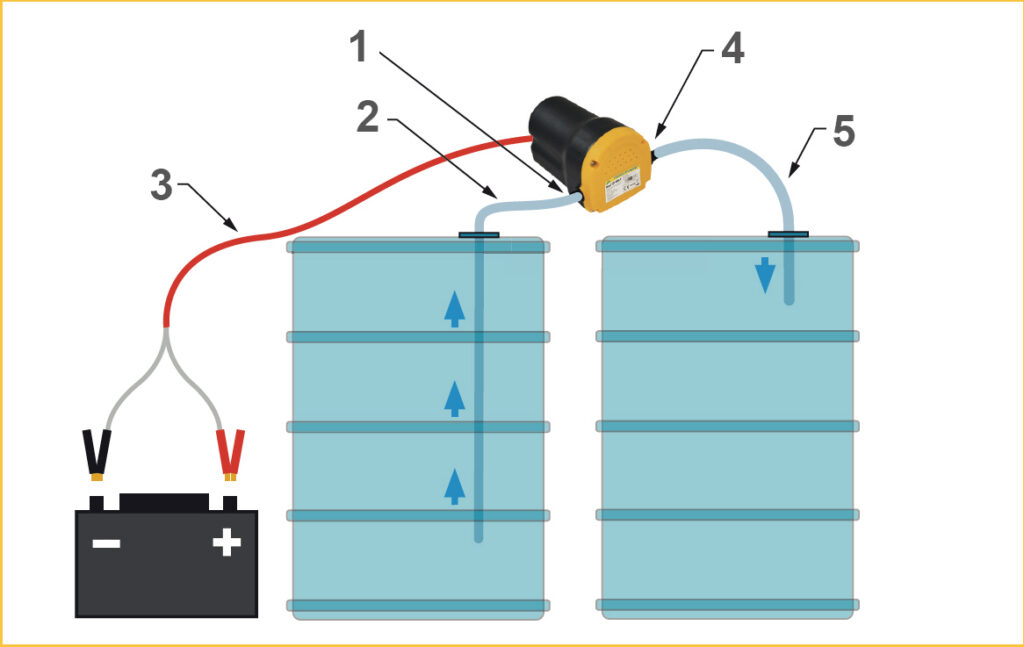

13. Schematische Anwendungsbeispiele

Die folgenden schematischen Darstellungen dienen als Anwendungsbeispiele. Den Lieferumfang bitte der Angebots-Beschreibung entnehmen.

14. Info (Nur für UK-Versionen):

13A Sicherung wechseln

1. Stecker vom Strom trennen

Der Stecker muss vollständig aus der Steckdose gezogen sein.

2. Stecker öffnen

Auf der Rückseite befindet sich eine einzelne Schraube.
Diese lösen und den Deckel abnehmen.

3. Sicherung lokalisieren

Die Sicherung sitzt rechts neben der Klemme (L).
Sie ist ein zylindrischer Sicherungs‑Einsatz, meist mit Aufdruck 13A und BS1362.

4. Alte Sicherung entfernen

Die Sicherung liegt in zwei Metallklemmen.
Mit einem kleinen Schraubendreher oder Fingernagel vorsichtig heraushebeln.
Nicht an den Kabeln ziehen.

5. Neue Sicherung einsetzen

Nur eine 13A‑Sicherung nach BS1362 verwenden.
Sicherung mittig in die Halterung drücken, bis sie sauber sitzt. (Die Sicherung muss plan und fest in beiden Kontakten liegen)

6. Sichtprüfung

Sitzt die Sicherung korrekt?
Sind die Adern (L = Schwarz, N = Blau, E = Grün/Gelb) weiterhin fest?
Ist die Zugentlastung korrekt angezogen?

7. Stecker schließen

Deckel wieder aufsetzen.
Schraube festziehen, aber nicht überdrehen.

8. Funktionstest

Stecker einstecken und Gerät einschalten. Wenn die Sicherung erneut sofort auslöst, liegt ein Gerätefehler oder Kurzschluss vor.

15. Technische Daten

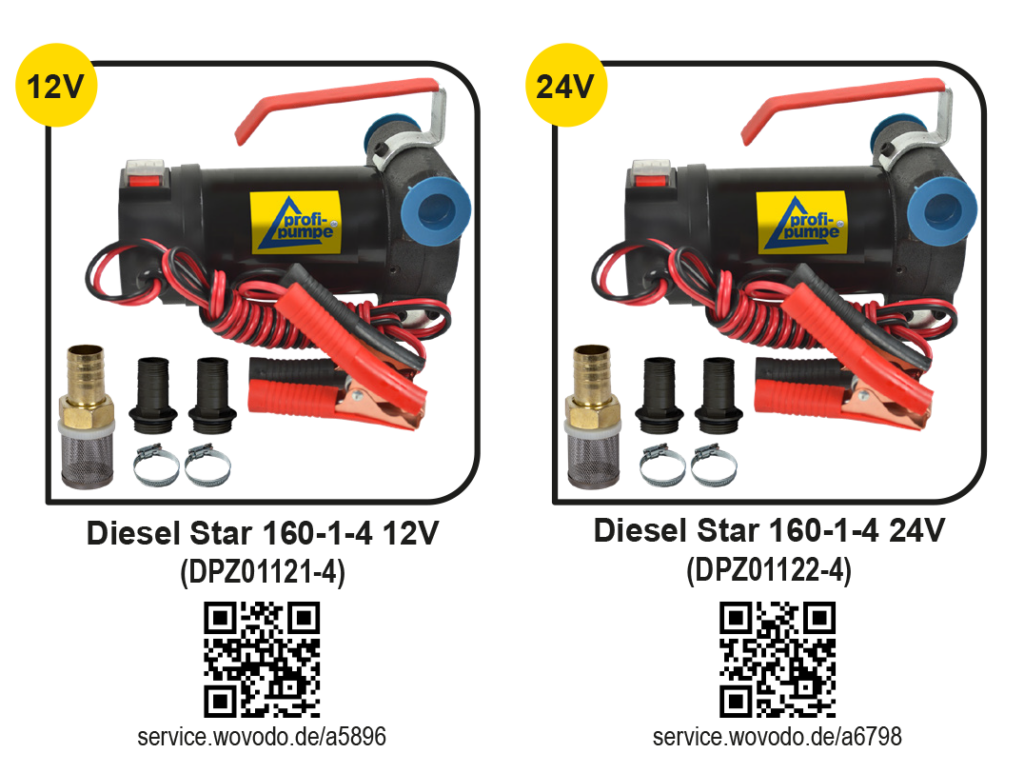

	Diesel Star 160-1-4 12V (DPZ01121-4)	Diesel Star 160-1-4 24V (DPZ01122-4)	Diesel Star 160-1-4 230V (DPY01119-4)
Geeignet für folgende Flüssigkeiten	Diesel / Heizöl	Diesel / Heizöl	Diesel / Heizöl
Max. Durchfluss	2400 l/h	2400 l/h	2400 l/h
Max. Förderhöhe	10m	10m	10m
Max. Saughöhe	5 m	5 m	5 m
Spannung	12V	24V	230V
Leistung	160W	160W	160W
Anschluss	3/4” Zoll	3/4” Zoll	3/4” Zoll
Schutzklasse	IPX4	IPX4	IPX4
Pumpengehäuse	Aluminum & Gusseisen	Aluminum & Gusseisen	Aluminum & Gusseisen
Kabellänge	1,2m	1,2m	1,8m
Maße (L/B/H)	21x11x16 cm	21x11x16 cm	19x10x14,5 cm
Gewicht (in kg)	6,5	6,5	4,5

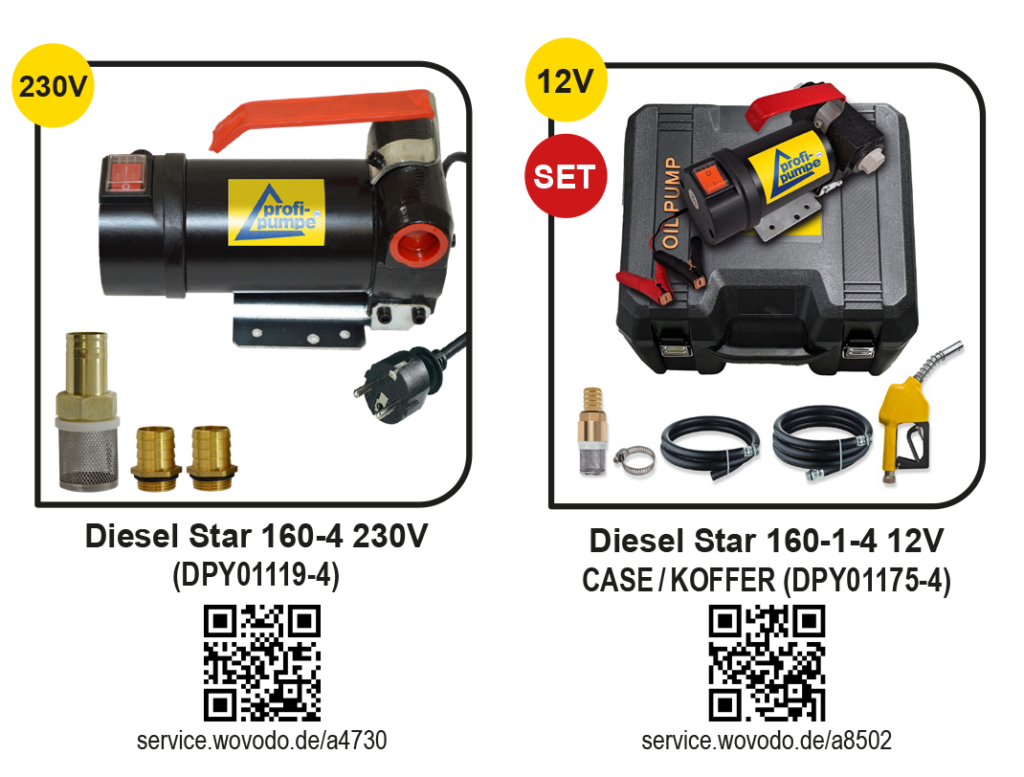

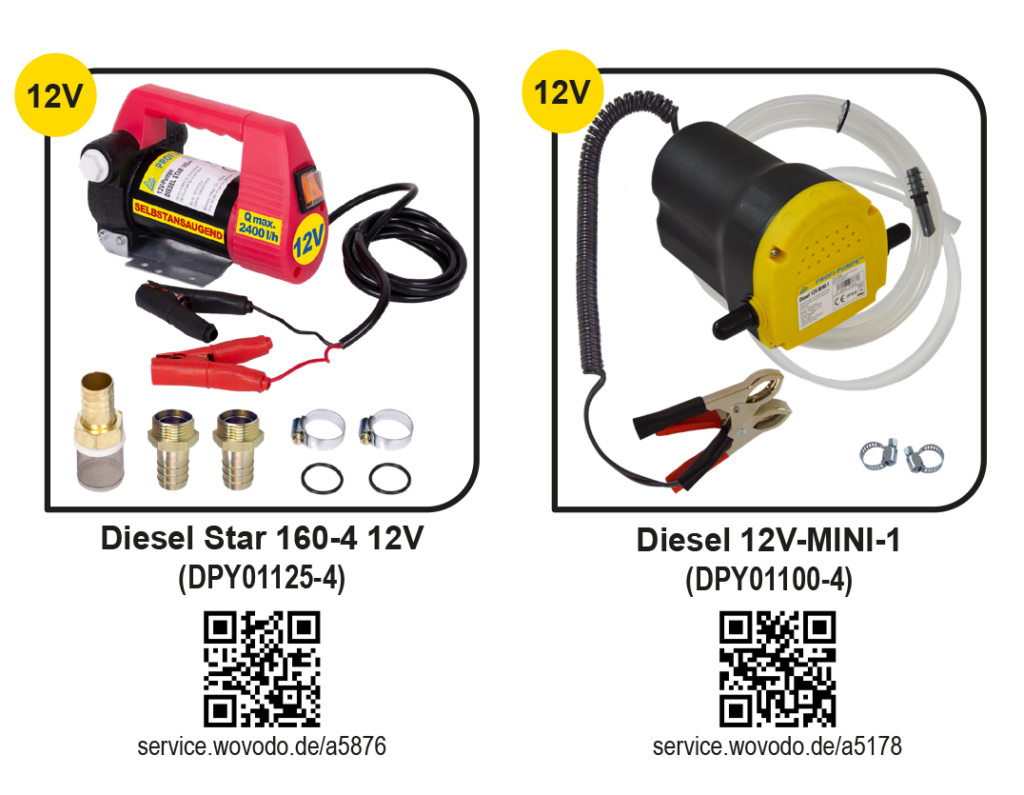

	Diesel Star 160-1-4 Case/Koffer – SET 12V (DPY01175-4)	Diesel Star 160-4 12V (DPY01125-4)	DIESEL 12V-Mini-1 (DPY01100-4)
Geeignet für folgende Flüssigkeiten	Diesel / Heizöl	Diesel / Heizöl	Diesel / Heizöl
Max. Durchfluss	2400 l/h	2400 l/h	250 l/h
Max. Förderhöhe	10m	10m	–
Max. Saughöhe	5 m	5 m	3m
Spannung	12V	12V	12V
Leistung	160W	160W	60W
Anschluss	3/4” Zoll	3/4” Zoll	(Tülle) 10mm
Schutzklasse	IPX4	IPX4	IPX4
Pumpengehäuse	Aluminum & Gusseisen	Aluminum & Gusseisen	Kunststoff
Kabellänge	1,2m	1,2m	1,8m
Maße (L/B/H)	21x11x16 cm	20x11x16 cm	10,5x17x11 cm
Gewicht (in kg)	Pumpe 6,5	6,5	1,2

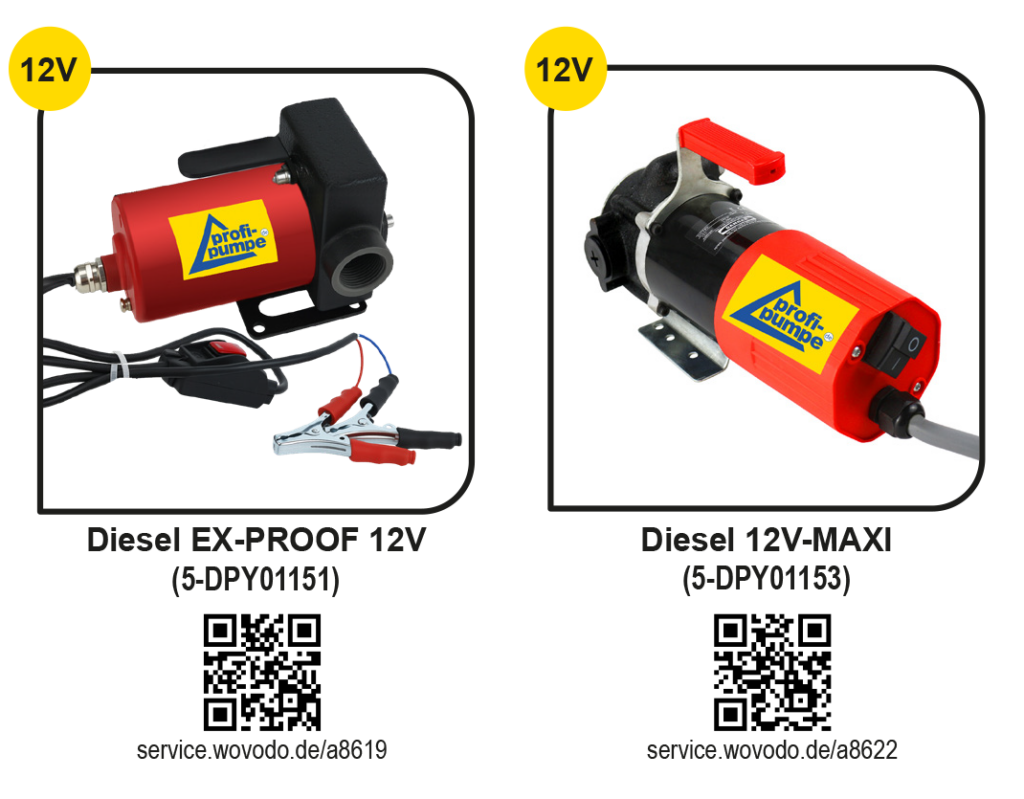

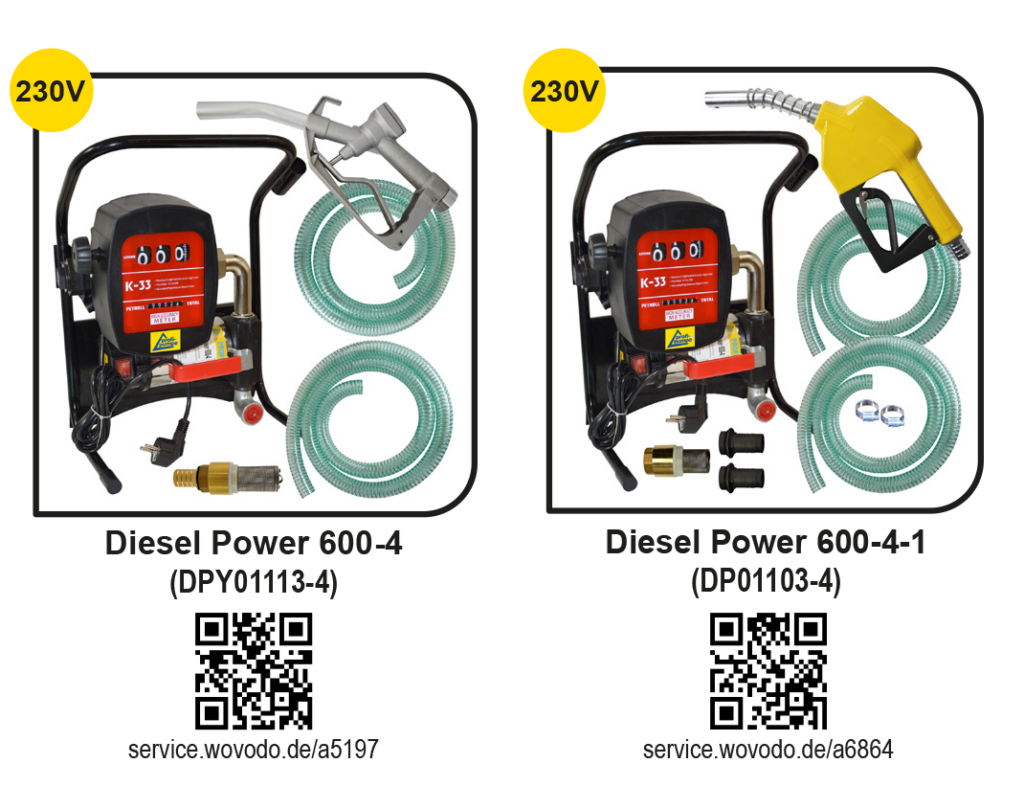

	Diesel Power 600-4 230V (DPY01113-4)	Diesel Power 600-4-1 230V (DP01103-4)	Diesel EX-PROOF 12V (5-DPY01151)
Geeignet für folgende Flüssigkeiten	Diesel / Heizöl	Diesel / Heizöl	Diesel / Heizöl
Max. Durchfluss	2400 l/h	2400 l/h	1800 l/h
Max. Förderhöhe	10m	10m	10m
Max. Saughöhe	5 m	5 m	5m
Spannung	230V	230V	12V
Leistung	160W	160W	100W
Anschluss	1” Zoll	1” Zoll	3/4” Zoll
Schutzklasse	IPX4	IPX4	IPX4
Pumpengehäuse	Aluminum & Gusseisen	Aluminum & Gusseisen	Aluminum & Gusseisen
Kabellänge	1,8m	1,8m	2m
Maße (L/B/H)	35x30x23 cm	35x30x23 cm	28x18x18 cm
Gewicht (in kg)	14,5	14,5	3,3

	Diesel 12V-MAXI (5-DPY01153)
Geeignet für folgende Flüssigkeiten	Diesel / Heizöl
Max. Durchfluss	4800 l/h
Max. Förderhöhe	10m
Max. Saughöhe	5 m
Spannung	12V
Leistung	300W
Anschluss	1” Zoll
Schutzklasse	IPX4
Pumpengehäuse	Aluminum & Gusseisen
Kabellänge	2m
Maße (L/B/H)	32x14x19 cm
Gewicht (in kg)	3,3

16. Ersatzteile & weiteres Zubehör

Die Ersatzteile sind bei AMUR S.à.r.l. unter www.profi-pumpe.de käuflich zu erwerben.

Weitere Ersatzteile im Onlineshop und auf Anfrage. Bitte beachten Sie unseren Entsorgungshinweis bei Punkt 11.

Alle Produkte in dieser Bedienungsanleitung sind Made in VRC.

Technische Änderungen, Druckfehler und Irrtümer vorbehalten! Bitte beachte, dass maschinell erstellte Übersetzungen Fehler oder Ungenauigkeiten enthalten können. Im Zweifel gilt die ursprüngliche deutsche Sprachversion als verbindlich.
