Diesel-Fasspumpen-Sets (H164)

vor 3 Wochen

Gerd Bächler

9 Minuten

Druck 🖨 PDF 📄

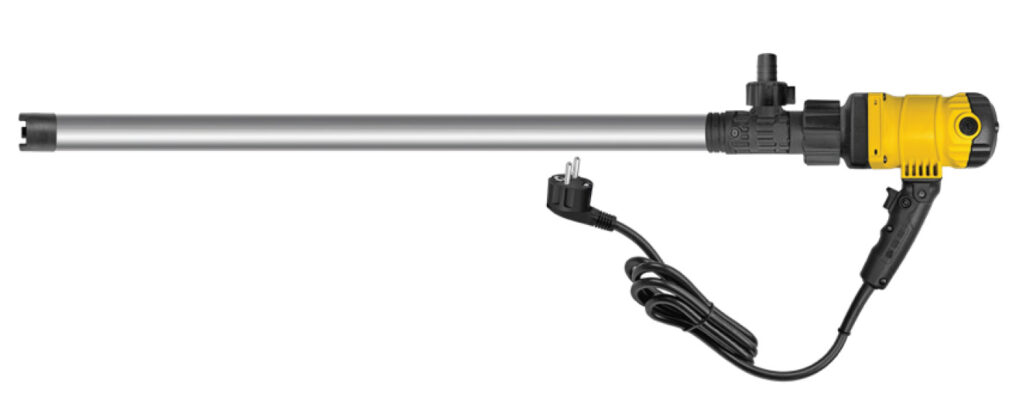

DIESEL 230V
FASS-PUMPE SET 2.2
(DPS01150-6)

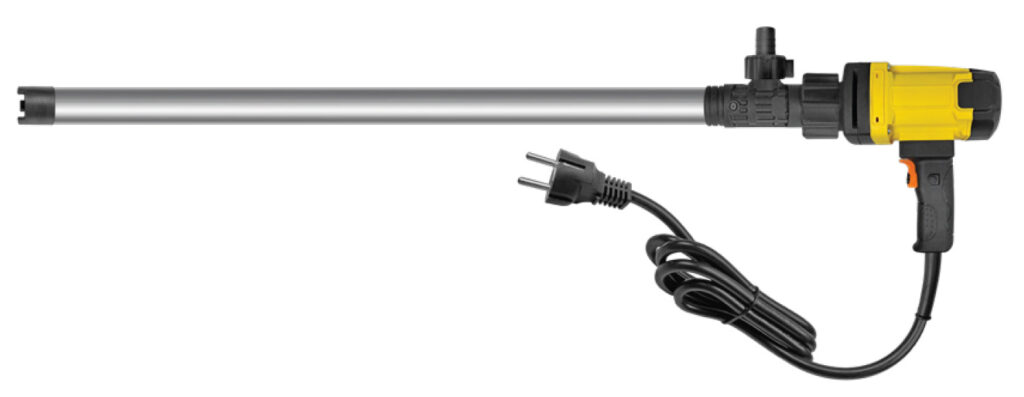

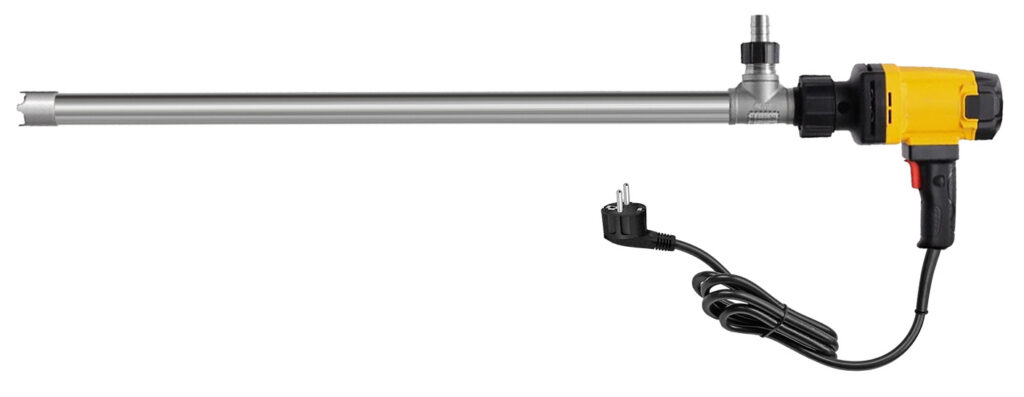

DIESEL 230V
FASS-PUMPE SET 2.2 POWER
(DPS01141-6)

(Auf Anfrage)

SYMBOLE FÜR SICHERHEITSHINWEISE UND WARNUNGEN

1. Vorwort

Wir danken für Ihr Vertrauen in unsere Produkte. Aus diesem Grund stehen bei uns Funktions- und Betriebssicherheit an erster Stelle.

Um Personen- und Sachschäden zu vermeiden, lesen Sie die vorliegende Bedienungsanleitung bitte aufmerksam durch. Bitte beachten Sie alle Sicherheitshinweise und Anweisungen zum sachgemäßen Gebrauch des Artikels. Eine Nichtbeachtung der Anweisungen und Sicherheitshinweise können zu körperlichen Schäden oder zu Sachschäden führen. Bitte bewahren Sie die Bedienungsanleitung mit den Anweisungen und Sicherheitshinweisen sorgfältig auf, um jederzeit darauf zurückgreifen zu können.

2. Unternehmens-Kodex

Unser Grundsatz ist: Wir sehen Sie als unseren Partner, der uns und unseren Produkten sein Vertrauen geschenkt hat. Wir schätzen das sehr. Wir werden mit Ihnen respektvoll und fair jedes Problem lösen. Im Umgang mit Technik können Probleme auftreten, für die weder wir als Fachmann noch Sie als Laie verantwortlich sind. Aus diesem Grund lesen Sie sich diese Anleitung genau durch. Sollte Ihnen etwas nicht ganz verständlich sein, kontaktieren Sie uns, bevor Sie das Produkt installieren und in Betrieb nehmen. Schauen Sie sich unsere Clips zur richtigen Verwendung der Produkte an. Informieren Sie sich aus anderen Quellen. So können Missverständnisse und spätere Probleme von Anfang an vermieden werden. Sollten Probleme auftreten, so versuchen wir in gegenseitigem Respekt eine faire Lösung für beide Seiten zu finden.

3. Allgemeines

Die Fasspumpen-Sets sind nach dem neuesten Stand der Technik entwickelt, mit größter Sorgfalt gefertigt und unterliegen strengen Qualitätskontrollen. Jede Fasspumpe wird einzeln auf ihre Funktion geprüft, daher können Reste der Prüfflüssigkeit in der Fasspumpe / an der Verpackung vorhanden sein.

Vergewissern Sie sich nach dem Auspacken, dass die auf dem Typenschild angegebenen Daten mit den vorgesehenen Betriebsbedingungen übereinstimmen. Im Zweifelsfall ist der Betrieb zu unterlassen.

Es ist NICHT zu empfehlen, selbst technische Modifikationen durchzuführen. Erstens ist nicht sichergestellt, ob diese Veränderungen technisch einwandfrei sind und zweitens erlischt damit die Garantie.

Transportschäden sind unverzüglich dem Speditionsunternehmen und uns schriftlich mitzuteilen. Bei Versand durch DHL sind Transportschäden innerhalb von 7 Tagen bei der Post anzuzeigen.
Unterbleibt die rechtzeitige Anzeige beim Transportunternehmen und werden deswegen Ihre Ansprüche vom Transportunternehmen abgelehnt, so können wir diese Ansprüche ebenso nicht anerkennen. Auf Ihre gesetzliche Mitwirkungspflicht zur Schadensminimierung weisen wir Sie hiermit ausdrücklich hin.

4. Anwendungsbereiche

Die Fasspumpen sind ausschließlich zur Förderung von Diesel oder Heizöl vorgesehen.

WICHTIG: Sie sind nicht geeignet für das Pumpen von Benzin, Kerosin, anderen brennbaren Flüssigkeiten oder für den Betrieb an Orten, an denen Explosiongefahr besteht.
Bei Verwendung der Pumpe versichern Sie sich, daß keine offenen Flammen, Feuerzeuge, Streichhölzer, Zigaretten o.ä. in Ihrer Arbeitsumgebung verwendet werden. Bei der Bedienung sind unbedingt geeignete Schutzhandschuhe zu tragen. Die Fasspumpen sind nur zur Förderung von sauberem Diesel / Biodiesel oder Heizöl zulässig! Das Fördermedium darf keine abrasiven Bestandteilen enthalten. Abrasive Bestandteile reduzieren die Lebensdauer der Pumpe erheblich.

5. Installation

Die Installation ist von einer qualifizierten Fachkraft auszuführen.
Bitte überprüfen Sie vor jeder Inbetriebnahme die elektrischen Anschlüsse sowie das Kabel auf Unversehrtheit.
Außerdem ist es NICHT zu empfehlen, auf eigene Faust, beispielsweise eine Kabelverlängerung durchzuführen.
Erstens ist nicht sichergestellt, ob diese Modifikation technisch einwandfrei ist, zudem verfällt der Garantieanspruch.
Es muss sichergestellt werden, dass die Pumpe bei längerem Betrieb ausreichend gekühlt wird.

Dieselpumpen sind elektrische Produkte, die jederzeit vor äußeren Einflüssen, z.B. verursacht durch Witterung, geschützt sein sollten. Betreiben Sie die Dieselpumpen nur in gut ventilierten Räumen und sorgen Sie für ausreichend Frischluft. Der Untergrund, auf dem die Pumpe betrieben wird, muss eben sein. Bitte achten Sie auf genügend Abstand zu Wänden. Die Dieselpumpe sollte möglichst nah an dem Dieselbehälter aufgestellt werden, damit die Saugleitung möglichst kurz gehalten werden kann.

Die angegebene Saughöhe ist die maximale Ansaughöhe bei optimalen Bedingungen. Die Saugleitung zur Pumpe ist immer stetig steigend zu verlegen. Die Saug- und Druckleitung nicht reduzieren. Kontrollieren Sie vor dem Anschließen die Dichtigkeit des Rückschlagventils.

ACHTUNG: Auf der Druckseite dürfen nicht mehr als 4m Schlauch 1“ Zoll angeschlossen werden. Bei kleinerem Schlauchdurchmesser entsprechend kürzeren Schlauch verwenden. Diese Maßnahmen sind unbedingt einzuhalten, um Schäden an den Pumpen zu vermeiden.

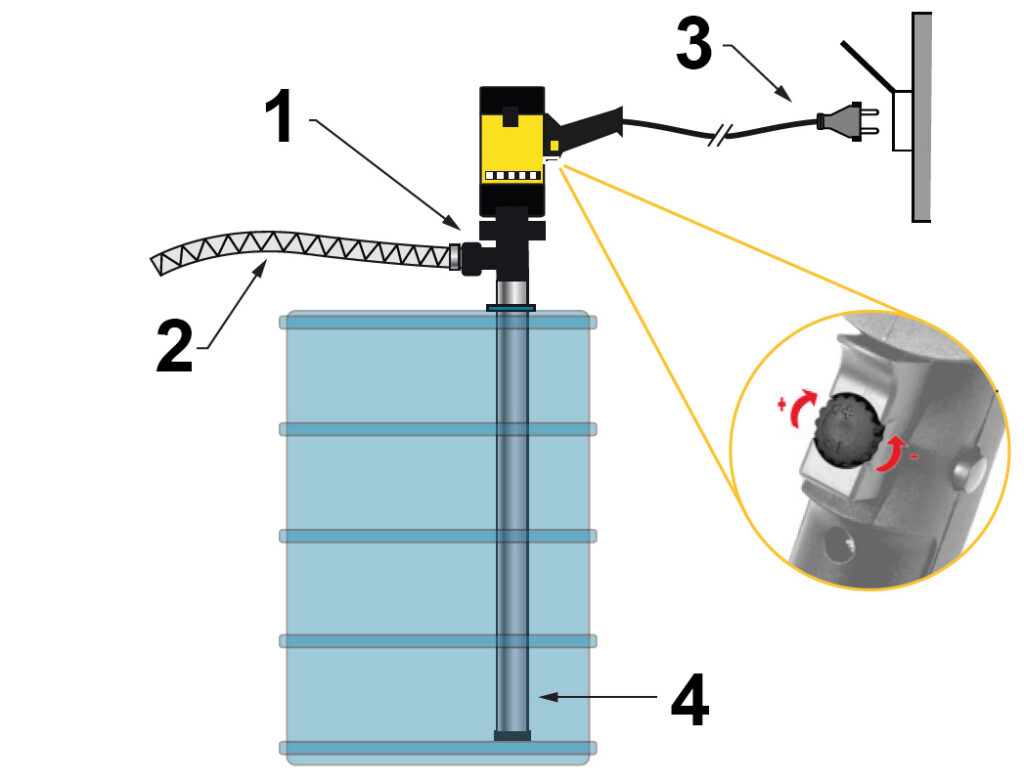

Die Installation des Fasspumpe

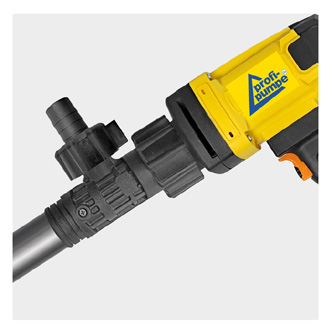

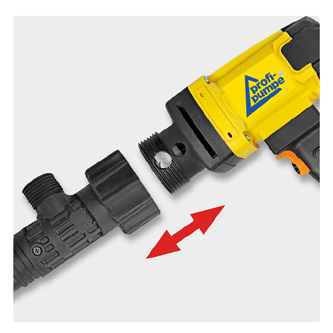

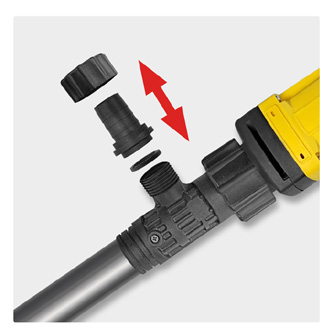

Verbinden Sie alle Teile wie in den Abbildungen dargestellt.
Schließen Sie die Pumpe mit dem Stromkabel an einer geeigneten Stromquelle an. Starten Sie die Pumpe mit dem Ein/Aus- Schalter. Der Durchfluss kann nur bei der Version 2.2 POWER mit der Durchfluss-Regulierschraube am Griff eingestellt werden.
Tanken Sie wie gewohnt.
Wenn die Betankung abgeschlossen ist schalten Sie die Pumpe aus.

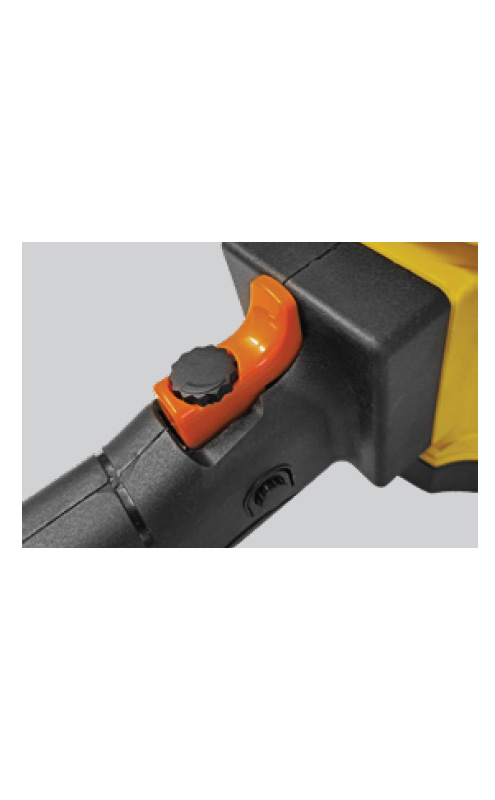

Die Pumpenversion 2.2 Power besitzt einen Drehregler im Griff, mit der Sie schnell und einfach die maximale Drehzahl begrenzen können. Ist der Regler voll aufgedreht, entfaltet die Diesel-Fasspumpe ihre volle Kraft mit maximalem Durchfluss. Ist der Drehregler runter gedreht, wird die Drehzahl und somit auch der Durchfluss der Pumpe heruntergesetzt / begrenzt.
Ebenso besitzt die Pumpe seitlich am Griff einen kleinen Druckknopf, mit dem Sie den Hauptschalter mit Drehregler arretieren, also feststellen, können. Ist die Arretierung eingerastet pumpt die Diesel-Fass-Pumpe solange weiter, bis Sie die Arretierung durch wiederholtes Drücken des Druckknopfes wieder lösen.

DER HERSTELLER ERKLÄRT:

keine Verantwortung im Fall von Unfällen oder Schäden aufgrund von Fahrlässigkeit oder Missachtung der Anweisungen in dieser Bedienungsanleitung zu übernehmen
jede Verantwortung für Schäden abzulehnen, die durch die unsachgemäße Verwendung der Pumpe entstehen.

6. Wartung

Unter normalen Betriebsbestimmungen erfordert die Fasspumpe keinerlei Wartung. Es ist allerdings wichtig, die Ansaugung und Zuläufe sehr sauber zu halten, um Verstopfungen zu vermeiden.

Folgende Kontrollen sollten regelmäßig durchgeführt werden:

Unversehrtheit des Stromkabels
Saubere Führung und Dichtigkeit der Leitungen (z.B. keinen Knick)
Sauberkeit des Mediums
Außerdem sollte bei Frostgefahr die Pumpe entleert, mit Diesel/Heizöl durchspült und trocken eingelagert werden.

7. Garantiebedingungen

Wir gewähren Ihnen zusätzlich zur gesetzlichen Gewährleistung eine freiwillige Herstellergarantie. Diese Garantie umfasst ausschließlich Fabrikations- und Materialfehler, die trotz sachgemäßer Installation und Nutzung auftreten.

Im Garantiefall übernehmen wir nach unserer Wahl Reparatur oder Umtausch der Ware. Versandkosten tragen wir, soweit dies gesetzlich vorgeschrieben oder im Rahmen der Garantie ausdrücklich vorgesehen ist.

Bitte melden Sie einen Garantiefall über unsere Serviceplattform oder kontaktieren Sie unseren Support. Sie erhalten anschließend eine fallbezogene Anleitung zum weiteren Vorgehen.

Rücksendungen bitten wir ausreichend frankiert an uns zu senden. Unfreie Sendungen können nicht angenommen werden, da diese vor Zustellung automatisch ausgesondert werden. Unsere Serviceleistungen werden ausschließlich in Deutschland erbracht.

Ausschlüsse der Herstellergarantie
Die freiwillige Herstellergarantie gilt nicht bei:

unsachgemäßer Installation (Eigeninstallation oder Installation durch nicht autorisierte Personen)
normalem Materialverschleiß (z. B. Dichtungen, Laufräder, Laufkammern)
unberechtigten Eingriffen oder Veränderungen an sicherheits- und funktionsrelevanten Bauteilen, mechanischen oder elektrischen Komponenten sowie Kabeln
Beschädigungen durch Selbstverschulden
unsachgemäßer Wartung oder unsachgemäßem Betrieb
TROCKENLAUF der Pumpe (auch testweise)

Die Garantie umfasst keine Haftung für Folgeschäden oder mittelbare Schäden.
Ansprüche aus der gesetzlichen Gewährleistung bleiben hiervon unberührt.

8. Erkennen und Beheben von Fehlern

Problem	Mögliche Ursache	Lösung
DIE PUMPE STARTET NICHT	Keine Stromversorgung	Überprüfen Sie die Klammern und Sicherheitseinrichtungen
–>	Laufrad verklemmt	Schauen Sie ob eine sichtliche Beschädigung am Laufrad vorliegt
–>	Motorfehlfunktion	Wenden Sie sich an Ihren Vertriebspartner
DIE PUMPE SAUGT NICHT AN	Undichtigkeit an Saugleitungen oder Verbindungen	Kontrollieren Sie die Saugleitung und alle Verbindungen auf Dichtigkeit. Saugschlauch muß stetig steigend verlegt sein, damit Luftblasen zur Pumpe hin entweichen können
VERRINGERTER DURCHFLUSS DER PUMPE	Flüssigkeit in Behälter zu niedrig	Füllen Sie den Tank auf
–>	Ablassventil verklemmt	Reinigen und wieder einsetzen
–>	Luft im Ansaugrohr	Rohr auf Beschädigungen überprüfen
–>	Filter verstopft	Filter reinigen

9. Sicherheitshinweise

Schalten Sie den Motor auf jeden Fall aus, wenn keine weiteren Betankungen vorgesehen sind.
Reinigen Sie den Kraftstoff-Grobfilter regelmäßig.
Unbedingt geltende Vorschriften zur elektrischen Sicherheit befolgen
Bei der Bedienung sind unbedingt geeignete Schutzhandschuhe zu tragen
Pumpe niemals trocken betreiben
Fördern Sie niemals Flüssigkeiten, die der Nahrung dienen
Vor Nutzung die Dichtigkeit der Schlauchschellen kontrollieren!
Die Maximaltemperatur der Flüssigkeiten von max. 35°C beachten
Niemals die Pumpe am stromführenden Kabel oder Druckleitung ziehen
Stecker sofort vom Netz trennen, wenn die Leitung beschädigt oder durchtrennt wurde
Querschnittsverengung vermeiden (Stromkabel, Wasserleitung)
Nach dem Umfüllvorgang die Pumpe sofort ausschalten
Die Pumpe während des laufenden Betriebes nicht bewegen
Bitte während des Betriebes die Pumpe jederzeit beaufsichtigen
Der Betrieb darf nicht durch Kinder und Jugendliche unter 16 Jahren und Personen mit geistiger Behinderung erfolgen
Die Pumpe ist vor Regen und Nässe zu schützen. Die Pumpe darf nur in trockenen Räumen betrieben werden
Das Eindringen von Wasser in die stromführenden Bauteile der Pumpe erhöht das Risiko eines elektrischen Schlags
Falls Sie die Pumpe für einen längeren Zeitraum nicht benutzen möchten, lassen Sie die Flüssigkeit aus der Pumpe ab, spülen Sie diese mit Diesel/Heizöl aus und lagern sie trocken bei Zimmertemperatur
Das Pumpen von Flüssigkeiten außer Diesel oder Heizöl ist untersagt

DER HERSTELLER ERKLÄRT:

Keine Verantwortung im Fall von Unfällen oder Schäden aufgrund von Fahrlässigkeit oder Missachtung der Anweisungen in dieser Bedienungsanleitung zu übernehmen.
Jede Verantwortung für Schäden abzulehnen, die durch die unsachgemäße Verwendung der Fasspumpe entstehen.

10. Hinweise zur Produkthaftung

Wir weisen darauf hin, dass wir nach dem Produkthaftungsgesetz für Schäden, die durch unsere Geräte verursacht werden, nur insofern haften, soweit keine Veränderungen an den Geräten vorgenommen wurden. Falls Reparaturen durch von uns autorisierte Servicewerkstätte vorgenommen werden, haften wir nur insofern, wenn Original-Ersatzteile und Zubehör verwendet wurden.

11. Entsorgungshinweise

Hinweise zur Altgeräte- & Batterie-Entsorgung
Elektro- und Elektronikaltgeräte mit dem Symbol der durchgestrichenen Mülltonne und Batterien dürfen nicht über den Hausmüll entsorgt werden, sondern müssen getrennt gesammelt werden. Verbraucher sind verpflichtet, Altbatterien und Altakkumulatoren (Akkus), die nicht vom Altgerät umschlossen sind und zerstörungsfrei entnommen werden können, vor der Abgabe an einer Rückgabestelle vom Altgerät zu trennen.

Rückgabemöglichkeiten sind unentgeltlich bei kommunalen Sammelstellen wie Wertstoffhöfen sowie an unseren Versandlageradressen (NUR bei über uns gekaufte Geräte) möglich. Nicht gefährliche Altgeräte (frei von Ölen oder auslaufenden Batterien/Akkus) können alternativ, mit dem Hinweis auf Entsorgung, auch an die Versandlageradressen (NUR bei über uns gekaufte Geräte) gesendet werden. Eventuell enthaltene Batterien und Akkus können zusätzlich im stationären Handel (überall dort, wo Batterien verkauft werden) abgeben werden.

Bei der deutschen Registrierungsstelle EAR sind wir unter der WEEE-Nummer DE79535656 gelistet. So tragen Sie zur Erhaltung und zum Schutz unserer Umwelt bei. VIELEN DANK FÜR IHRE UNTERSTÜTZUNG!

12. EU-Konformitätserklärung

Der Unterzeichner Amur S.à r.l., 36, Rue de la Gare, L-5540 Remich bestätigt, dass die umseitig benannten Produkte, nämlich DIESEL 230V FASS-PUMPE SET 2.2, DIESEL 230V FASS-PUMPE SET 2.2 POWER, in der in den Verkehr gebrachten Ausführung den unten aufgeführten einschlägigen Bestimmungen, den entsprechenden EU harmonisierten Richtlinien und dem EU-Standard für Sicherheit entsprechen. Diese Konformitätserklärung gilt, insofern an dem Produkt keine Veränderungen vorgenommen werden. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

Die alleinige autorisierte Person zur Aufbewahrung der technischen Dokumente:
Amur S.à r.l. · 36, Rue de la Gare · L-5540 Remich

Richtlinie Niederspannung (2014/35/EU)
Richtlinie Elektromagnetische Verträglichkeit (2014/30/EU)

Folgende harmonisierte Normen:
EN IEC 61326-1:2021, EN 55011:2016+A2:2021, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021

Unterzeichnet für und im Namen von:
Amur S.à r.l.
Remich, den 15.09.2026
i.V. Dipl. Phys. Peter Neumüller

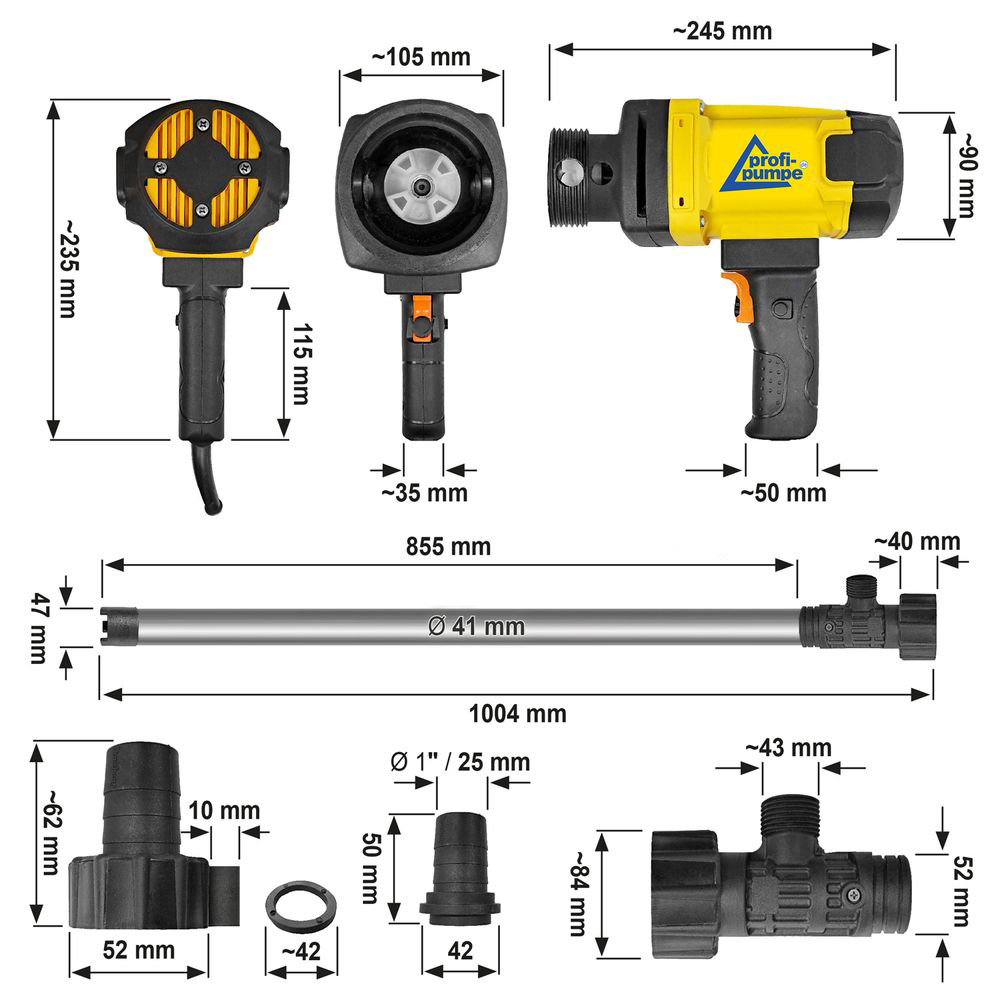

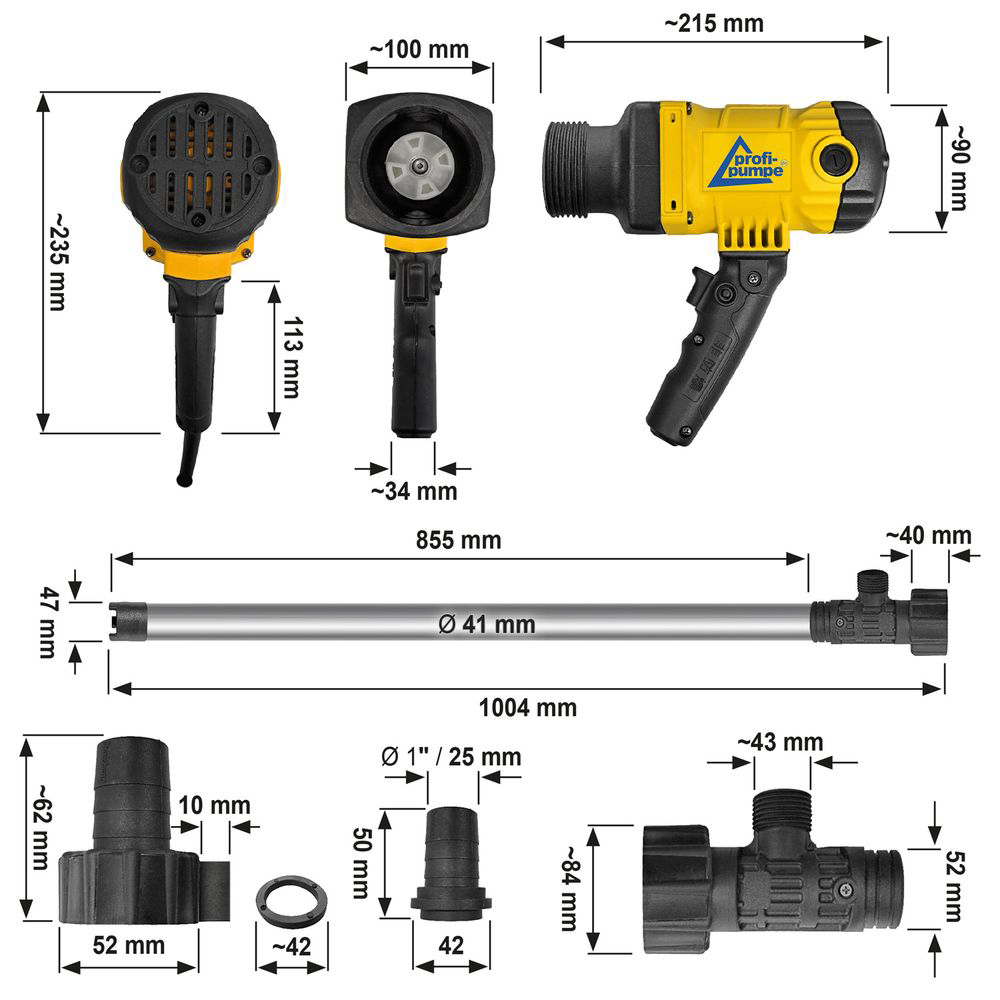

13. Technische Daten

	DIESEL 230V FASS-PUMPE SET 2.2 (DPS01150-6)	DIESEL 230V FASS-PUMPE SET 2.2 POWER (DPS01141-6)
Leistung	600 Watt	1300 Watt
Max. Durchfluss	60 l/min	75 l/min
Max. Förderhöhe	12 m	15 m
Spannung	230V, 50Hz	230V, 50Hz
Anschluss Schlauch	25 mm	25 mm
Schutzklasse	IPX4	IPX4
Ansaug-Rohr (Länge)	90 mm	90 mm
Ansaug-Rohr (Durchmesser)	40 mm	40 mm
Maße (L/B/H)	126x8x9 cm	126x8x9 cm
Gewicht (in kg)	3,1 kg	3,9 kg
Medien	Diesel, Heizöl	Diesel, Heizöl

Alle Produkte in dieser Bedienungsanleitung sind Made in VRC.

15. weiteres Zubehör

Das Zubehör ist bei AMUR S.à.r.l. unter www.profi-pumpe.de käuflich zu erwerben.

Weitere Ersatzteile im Onlineshop und auf Anfrage. Bitte beachten Sie unseren Entsorgungshinweis bei Punkt 11.

16. Unterstützende Videos

Viele unterstützende Videos finden Sie auf Youtube.

DEISEL 230V (DE)

Alle Produkte in dieser Bedienungsanleitung sind Made in VRC.

Technische Änderungen, Druckfehler und Irrtümer vorbehalten! Bitte beachte, dass maschinell erstellte Übersetzungen Fehler oder Ungenauigkeiten enthalten können. Im Zweifel gilt die ursprüngliche deutsche Sprachversion als verbindlich.

Amur S.à r.l.

www.amur.lu
Email: info@amur.lu
Tel.: (+49) 0611-9 45 87 76-0
Fax: (+49) 0611-9 45 87 76-11

Für weitere Information SCANNEN!

#A1841 #A5822 #DIESEL 230V FASS-PUMPE SET 2.2 #DIESEL 230V FASS-PUMPE SET 2.2 POWER #Diesel 230V-Fass-Pumpe Set #DPS01141-6 #DPS01150-6


Bitte lesen Sie vor Inbetriebnahme die Anleitung	Allgemeines Warnzeichen

Netzstecker ziehen	Warnung vor elektrischer Spannung

Schutzhandschuhe benutzen	Vor Regen und Nässe schützen
