Adblue®-Pumpen (H126)
Mit unserer AdBlue®-
Pumpe betanken Sie den
Zusatztank bequem und
einfach mit AdBlue® oder
einer anderen Harnstoff-
Wasser-Lösung.
*AdBlue® ist ein eingetragenes Warenzeichen vom Verband der Automobilindustrie e. V.
SYMBOLE FÜR SICHERHEITSHINWEISE UND WARNUNGEN
![]() | ![]() |
| Bitte lesen Sie vor Inbetriebnahme die Anleitung | Allgemeines Warnzeichen |
![]() | ![]() |
| Netzstecker ziehen | Warnung vor elektrischer Spannung |
![]() | ![]() |
| Schutzhandschuhe benutzen / Hände waschen | Vor Regen und Nässe schützen |
1. Vorwort
Zum Kauf unserer Adblue®-Pumpe möchten wir Sie recht herzlich beglückwünschen. Wir wissen Ihr Vertrauen zu schätzen. Aus diesem Grund stehen bei uns Funktions- und Betriebssicherheit an erster Stelle.

Um Personen- und Sachschäden zu vermeiden, lesen Sie die vorliegende Bedienungsanleitung bitte aufmerksam durch. Bitte beachten Sie alle Sicherheitshinweise und Anweisungen zum sachgemäßen Gebrauch der Pumpe. Eine Nichtbeachtung der Anweisungen und Sicherheitshinweise können zu körperlichen Schäden oder zu Sachschäden führen. Bitte bewahren Sie die Bedienungsanleitung mit den Anweisungen und Sicherheitshinweisen sorgfältig auf, um jederzeit darauf zurückgreifen zu können.
2. Unternehmens-Kodex
Unser Grundsatz ist: Wir sehen Sie als unseren Partner, der uns und unseren Produkten sein Vertrauen geschenkt hat. Wir schätzen das sehr. Wir werden mit Ihnen respektvoll und fair jedes Problem lösen. Im Umgang mit Technik können Probleme auftreten, für die weder wir als Fachmann noch Sie als Laie verantwortlich sind. Aus diesem Grund lesen Sie sich diese Anleitung genau durch. Sollte Ihnen etwas nicht ganz verständlich sein, kontaktieren Sie uns, bevor Sie das Produkt installieren und in Betrieb nehmen. Schauen Sie sich unsere Clips zur richtigen Verwendung der Produkte an. Informieren Sie sich aus anderen Quellen. So können Missverständnisse und spätere Probleme von Anfang an vermieden werden. Sollten Probleme auftreten, so versuchen wir in gegenseitigem Respekt eine faire Lösung für beide Seiten zu finden.
3. Allgemeines

Die Pumpen sind nach dem neuesten Stand der Technik entwickelt, mit größter Sorgfalt gefertigt und unterliegen strengen Qualitätskontrollen. Jede AdBlue®*-Pumpe wird einzeln auf ihre Funktion geprüft, daher können Reste der Prüfflüssigkeit in der Pumpe / an der Verpackung vorhanden sein. Der Gesamtzähler (falls vorhanden) zeigt daher mehr als 0,0Liter an (meist etwa 5-12L).
Vergewissern Sie sich nach dem Auspacken, dass die auf dem Typenschild angegebenen Daten mit den vorgesehenen Betriebsbedingungen übereinstimmen. Im Zweifelsfall ist der Betrieb zu unterlassen.
Es ist NICHT zu empfehlen, selbst technische Modifikationen durchzuführen. Erstens ist nicht sichergestellt, ob diese Veränderungen technisch einwandfrei sind und zweitens erlischt damit die Garantie.
Transportschäden sind unverzüglich dem Speditionsunternehmen und uns schriftlich mitzuteilen. Bei Versand durch DHL sind Transportschäden innerhalb von 7 Tagen bei der Post anzuzeigen.
Unterbleibt die rechtzeitige Anzeige beim Transportunternehmen und werden deswegen Ihre Ansprüche vom Transportunternehmen abgelehnt, so können wir diese Ansprüche ebenso nicht anerkennen. Auf Ihre gesetzliche Mitwirkungspflicht zur Schadensminimierung weisen wir Sie hiermit ausdrücklich hin.
4. Anwendungsbereiche
Die Pumpe ist ausschließlich zur Förderung von AdBlue®* vorgesehen.

WICHTIG: Die Pumpen sind NICHT geeignet für das Pumpen von Benzin, Kerosin, anderen brennbaren Flüssigkeiten oder für den Betrieb an Orten, an denen Explosionsgefahr besteht. Bei Verwendung der Pumpe versichern Sie sich, dass keine offenen Flammen, Feuerzeuge, Streichhölzer, Zigaretten o. ä. in Ihrer Arbeitsumgebung verwendet werden. Bei der Bedienung sind unbedingt geeignete Schutzhandschuhe zu tragen.
Diese Pumpen sind nur zur Förderung von sauberem AdBlue®* zulässig! Das Fördermedium darf keine abrasiven Bestandteilen enthalten. Abrasive Bestandteile reduzieren die Lebensdauer der Pumpe erheblich.
5. Inbetriebnahme

Die Installation ist von einer qualifizierten Fachkraft auszuführen.
Bitte überprüfen Sie vor jeder Inbetriebnahme die elektrischen Anschlüsse sowie das Kabel auf Unversehrtheit. Außerdem ist es NICHT zu empfehlen, auf eigene Faust, beispielsweise eine Kabelverlängerung durchzuführen. Erstens ist nicht sichergestellt, ob diese Modifikation technisch einwandfrei ist, zudem verfällt der Garantieanspruch. Es muss sichergestellt werden, dass die Pumpe bei längerem Betrieb ausreichend gekühlt wird.
AdBlue®-Pumpen sind elektrische Produkte, die jederzeit vor äußeren Einflüssen, z.B. verursacht durch Witterung, geschützt sein sollten. Betreiben Sie die AdBlue®-Pumpen nur in gut ventilierten Räumen und sorgen Sie für ausreichend Frischluft. Der Untergrund, auf dem die Pumpe betrieben wird, muß eben sein. Bitte achten Sie auf genügend Abstand zu Wänden. Die AdBlue®-Pumpe sollte möglichst nah an dem AdBlue®-Behälter aufgestellt werden, damit die Saugleitung möglichst kurz gehalten werden kann.
Die angegebene Saughöhe ist die maximale Ansaughöhe bei optimalen Bedingungen. Die Saugleitung zur Pumpe ist immer stetig steigend zu verlegen. Die Pumpe und die Saugleitung sind vor dem Einschalten der Pumpe mit AdBlue® zu befüllen.
Die Saug- und Druckleitung nicht reduzieren. Kontrollieren Sie vor dem Anschließen die Dichtigkeit des Rückschlagventils. Schließen Sie das Rückschlagventil mit Filterkorb dicht am Ende der Saugleitung an. Die Saug- und Druckleitung an die Pumpe DICHTEND anschließen und die Pumpe bei Orts unveränderlicher Installation auf Gummipuffer stellen, um Vibrationsübertragung von und zur Pumpe zu reduzieren und dadurch verursachte Schäden zu vermeiden. Die Saug- und Druckleitung so an die Pumpe anschließen, dass keine mechanische Belastung der Anschlussverbindungen erfolgt, z. B. Leitungen durch Rohrschellen mit Gummieinlage an der Wand befestigen.

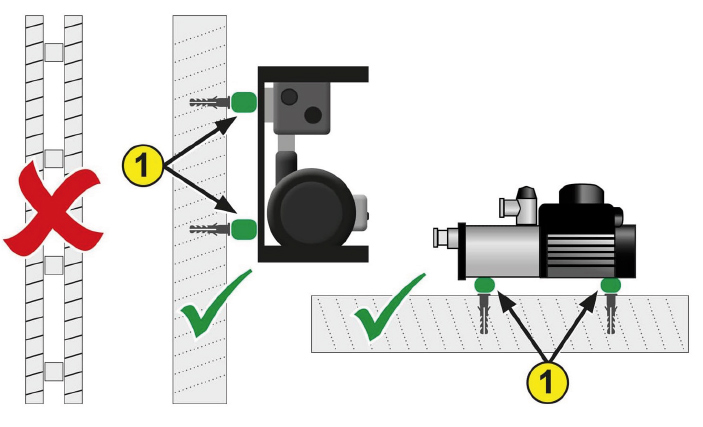

Bitte installieren Sie die Pumpe an massive Wände oder Untergründe. Die Pumpe NICHT an Hohlraum oder Gipswänden befestigen, da diese die Vibrationen verstärken und die Pumpe dadurch beschädigen können, wobei die Betriebsgeräusche der Pumpe erheblich zunehmen. Verwenden Sie für die Installation stets Vibrationsdämpfer, um Schäden an der Pumpe zu vermeiden.

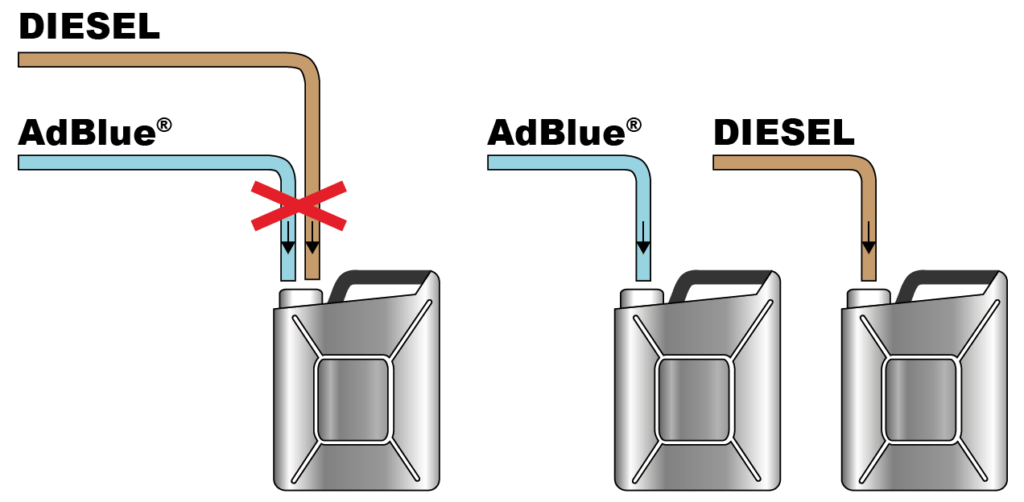

AdBlue®* darf in keinem Fall direkt mit Diesel gemischt werden, denn die Chemikalie wird aus einem separaten Tank in die Abgasführung eingespritzt. Dort wird Ammoniak freigesetzt, der im Katalysator mit den Stickoxiden reagiert und diese in Stickstoff und Wasserdampf umwandelt
AdBlue®* besteht zu 32,5% aus Harnstoff und zu 67,5 & aus demineralisiertem Wasser. AdBlue®* ist geruchsfrei und nicht giftig, weder brennbar, explosiv oder umweltgefährdend.

6. Wartung

Unter normalen Betriebsbestimmungen erfordert die Pumpe keinerlei Wartung. Es ist allerdings wichtig, die Ansaugung und Zuläufe sehr sauber zu halten, um Verstopfungen zu vermeiden.
Die Betriebsbedingungen und Betriebsweise sind so zu gestalten, dass die AdBlue-Lösung nicht in der Pumpe austrocknen und herauskristallisieren kann. Vor und nach jedem Pumpvorgang ist die Pumpe mit sauberem Wasser zu spülen, damit mögliche AdBlue®*-Reste (Salze) nicht kristallisieren und die Pumpe beschädigen.
Folgende Kontrollen sollten regelmäßig durchgeführt werden:
- Unversehrtheit des Stromkabels
- Saubere Führung und Dichtigkeit der Leitungen (z. B. keinen Knick)
- Sauberkeit des Mediums
- Ablagerungen in und auf der Pumpe
- Außerdem sollte bei Frostgefahr und bei Stillstandszeiten von mehr als 30 Minuten die Pumpe entleert, mit demineralisiertem Wasser durchspült und trocken eingelagert werden.

Frost kann zu Schäden an der Pumpe führen. Bei Frostgefahr und bei Stillstandszeiten von mehr als 30 Minuten die Pumpe entleert, mit demineralisiertem Wasser durchspült und trocken eingelagert werden. Dann haben Sie sehr lange Freude daran!
7. Garantiebestimmungen
Für alle Fabrikations- und Materialfehler gilt die gesetzliche Gewährleistung. In diesen Fällen übernehmen wir den Umtausch oder die Reparatur der Pumpe. Versandkosten werden von uns nur getragen, soweit dies gesetzlich vorgeschrieben ist. Im Garantiefall bitte über unsere Serviceplattform den Fall anmelden. Dann teilen wir Ihnen die weitere Vorgehensweise fallbezogen mit.
Rücksendungen bitte ausreichend frankieren. Unfreie Rücksendungen können leider nicht angenommen werden, da diese vor Zustellung herausgefiltert werden. Unsere Serviceleistung erbringen wir in Deutschland.
Die Garantie gilt nicht bei:
- Materialverschleiß (z. B. Dichtungen, Laufräder, Laufkammern)
- Unberechtigten Eingriffen oder Veränderungen an der Pumpe
- Beschädigungen durch Selbstverschulden
- Unsachgemäßer Wartung und unsachgemäßem Betrieb
- TROCKENLAUF (auch testweise!) der Pumpe
Außerdem leisten wir keinerlei Schadensersatz für Folgeschäden.
8. Sicherheitshinweise

- Unbedingt geltende Vorschriften zur elektrischen Sicherheit befolgen
- Bei der Bedienung sind unbedingt geeignete Schutzhandschuhe zu tragen
- Pumpe niemals trocken betreiben
- Bitte die ununterbrochene Einschaltzeit von max. 30 Min bei 20°C beachten. Die Pumpe kann sonst überhitzen. Bei höheren Temperaturen reduziert sich die Betriebsdauer entsprechend.
- Pumpe niemals gegen Druck laufen lassen
- Das Pumpen von Flüssigkeiten außer AdBlue®* ist untersagt
- Das Pumpen von brennbaren Flüssigkeiten ist untersagt
- Fördern Sie niemals Flüssigkeiten, die der Nahrung dienen
- Vor Nutzung die Dichtigkeit der Schlauchschellen kontrollieren!
- Die Maximaltemperatur der Flüssigkeiten von max. 35°C beachten
- Niemals die Pumpe am stromführenden Kabel oder Druckleitung ziehen
- Stecker sofort vom Netz trennen, wenn die Leitung beschädigt oder durchtrennt wurde
- Querschnittsverengung vermeiden (Stromkabel, Schlauch)
- Nach dem Umfüllvorgang die Pumpe sofort ausschalten
- Die Pumpe während des laufenden Betriebes nicht bewegen
- Falls Sie die Pumpe für einen längeren Zeitraum nicht benutzen möchten, lassen Sie die Flüssigkeit aus der Pumpe ab, spülen Sie diese mit demineralisiertem Wasser aus und lagern sie trocken bei Zimmertemperatur
- Bitte während des Betriebes die Pumpe jederzeit beaufsichtigen
- Die Pumpe darf von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder aufgrund mangelnder Erfahrung und Wissen nur unter Beaufsichtigung benutzt werden oder wenn diese bezüglich des sicheren Gebrauchs des Gerätes unterwiesen worden sind und die daraus resultierenden Gefahren verstehen.
- Die Reinigung und Wartung darf nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
- Die Pumpe ist vor Regen und Nässe zu schützen. Die Pumpe darf nur in trockenen Räumen betrieben werden.
- Das Eindringen von Wasser in die stromführenden Bauteile der Pumpe erhöht das Risiko eines elektrischen Schlags.
DER HERSTELLER ERKLÄRT:
- Keine Verantwortung im Fall von Unfällen oder Schäden aufgrund von Fahrlässigkeit oder Missachtung der Anweisungen in dieser Bedienungsanleitung zu übernehmen.
- Jede Verantwortung für Schäden abzulehnen, die durch die unsachgemäße Verwendung der Pumpe entstehen.
9. Erkennen und Beheben von Fehlern
| Problem | Mögliche Ursache | Lösung |
|---|---|---|
| Pumpe startet nicht | Keine Stromversorgung | Überprüfen Sie die Klammern und Sicherheitseinrichtungen |
| > | Laufrad verklemmt | Schauen Sie ob eine sichtliche Beschädigung am Laufrad vorliegt |
| > | Motorfehlfunktion | Wenden Sie sich an Ihren Vertriebspartner |
| Die Pumpe saugt nicht an | Undichtigkeit an Saugleitungen oder Verbindungen | Kontrollieren Sie die Saugleitung und alle Verbindungen auf Dichtigkeit. Füllen Sie den Saugschlauch und die Pumpe auf. Saugschlauch muß stetig steigend verlegt sein, damit Luftblasen zur Pumpe hin entweichen können |
| Verringerter Durchfluss der Pumpe | Flüssigkeit in Behälter zu niedrig | Füllen Sie den Tank auf |
| > | Ablassventil verklemmt | Reinigen und wieder einsetzen |
| > | Luft im Ansaugeschlauch | Schlauch auf Beschädigungen überprüfen |
| > | Filter verstopft | Filter reinigen |
| > | AdBlue® läuft aus | Kontrollieren Sie die Anschlüsse und Dichtungsringe |
| > | Der Ansaugeschlauch hat sich an den Boden des Tanks gesaugt | Heben Sie den Schlauch an |
| > | Extrem hohe Förderhöhe | Verringern Sie die Aufstellhöhe der Pumpe |
10. Hinweise zur Produkthaftung
Wir weisen darauf hin, dass wir nach dem Produkthaftungsgesetz für Schäden, die durch unsere Geräte verursacht werden, nur insofern haften, soweit keine Veränderungen an den Geräten vorgenommen wurden. Falls Reparaturen durch von uns autorisierte Servicewerkstätte vorgenommen werden, haften wir nur insofern, wenn Original-Ersatzteile und Zubehör verwendet wurden.
11. Entsorgungshinweise


Hinweise zur Altgeräte- & Batterie-Entsorgung
Elektro- und Elektronikaltgeräte mit dem Symbol der durchgestrichenen Mülltonne und Batterien dürfen nicht über den Hausmüll entsorgt werden, sondern müssen getrennt gesammelt werden. Verbraucher sind verpflichtet, Altbatterien und Altakkumulatoren (Akkus), die nicht vom Altgerät umschlossen sind und zerstörungsfrei entnommen werden können, vor der Abgabe an einer Rückgabestelle vom Altgerät zu trennen.
Rückgabemöglichkeiten sind unentgeltlich bei kommunalen Sammelstellen wie Wertstoffhöfen sowie an unseren Versandlageradressen (NUR bei über uns gekaufte Geräte) möglich. Nicht gefährliche Altgeräte (frei von Ölen oder auslaufenden Batterien/Akkus) können alternativ, mit dem Hinweis auf Entsorgung, auch an die Versandlageradressen (NUR bei über uns gekaufte Geräte) gesendet werden. Eventuell enthaltene Batterien und Akkus können zusätzlich im stationären Handel (überall dort, wo Batterien verkauft werden) abgeben werden.
Bei der deutschen Registrierungsstelle EAR sind wir unter der WEEE-Nummer DE79535656 gelistet. So tragen Sie zur Erhaltung und zum Schutz unserer Umwelt bei. VIELEN DANK FÜR IHRE UNTERSTÜTZUNG!
12. EU-Konformitätserklärung
Der Unterzeichner Amur S.à r.l., 36, Rue de la Gare, L-5540 Remich bestätigt, dass die umseitig benannten Produkte, nämlich AdBlue® 12V-Pumpe, AdBlue® 24V-Pumpe, AdBlue® 230V-Pumpe, in der in den Verkehr gebrachten Ausführung den unten aufgeführten einschlägigen Bestimmungen, den entsprechenden EU harmonisierten Richtlinien und dem EU-Standard für Sicherheit entsprechen. Diese Konformitätserklärung gilt, insofern an dem Produkt keine Veränderungen vorgenommen werden. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.
Die alleinige autorisierte Person zur Aufbewahrung der technischen Dokumente:
Amur S.à r.l. · 36, Rue de la Gare · L-5540 Remich
Richtlinie Niederspannung (2014/35/EU)
Richtlinie Elektromagnetische Verträglichkeit (2014/30/EU)
Folgende harmonisierte Normen:
EN 55014-1:2017; EN 61000-6-3:2007+A1:2011; EN 61000-3-2:2014
EN 61000-3-3:2013; EN 55014-2:2015; EN 61000-6-1:2007

Unterzeichnet für und im Namen von:
Amur S.à r.l.
Remich, den 08.05.2026
i.V. Dipl. Phys. Peter Neumüller
13. Info (Nur für UK-Versionen)

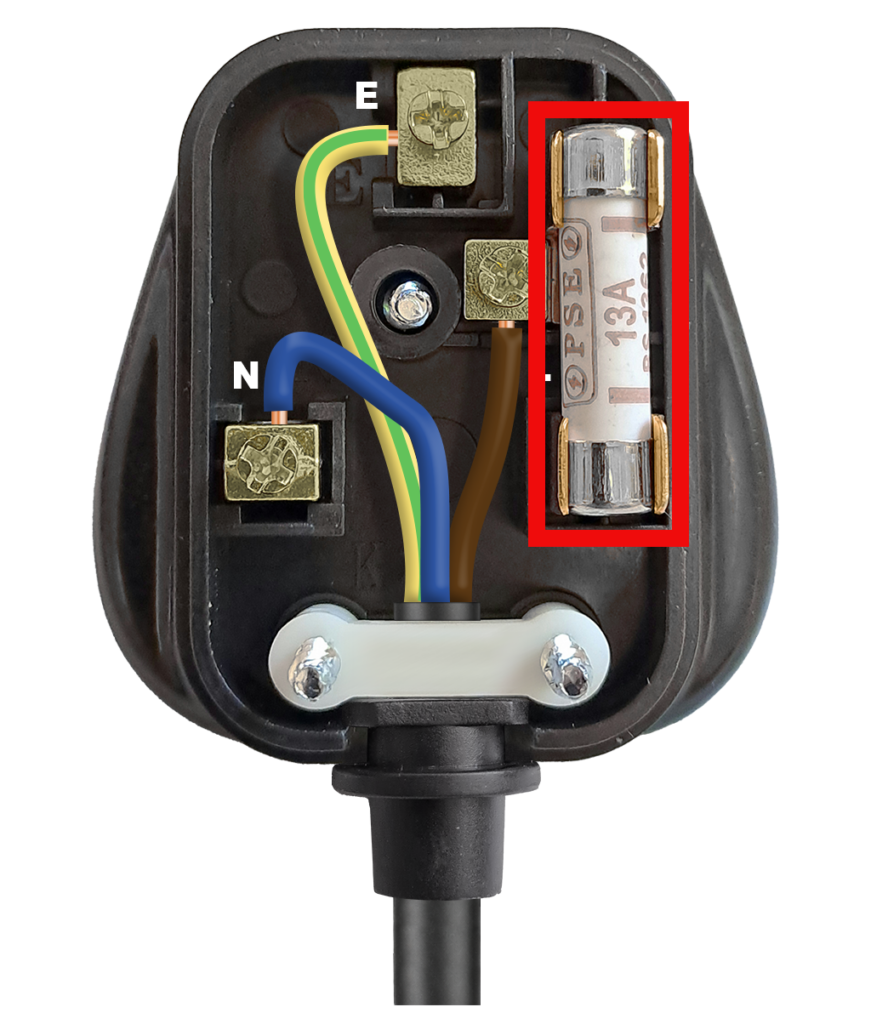

13A Sicherung wechseln
1. Stecker vom Strom trennen
- Der Stecker muss vollständig aus der Steckdose gezogen sein.

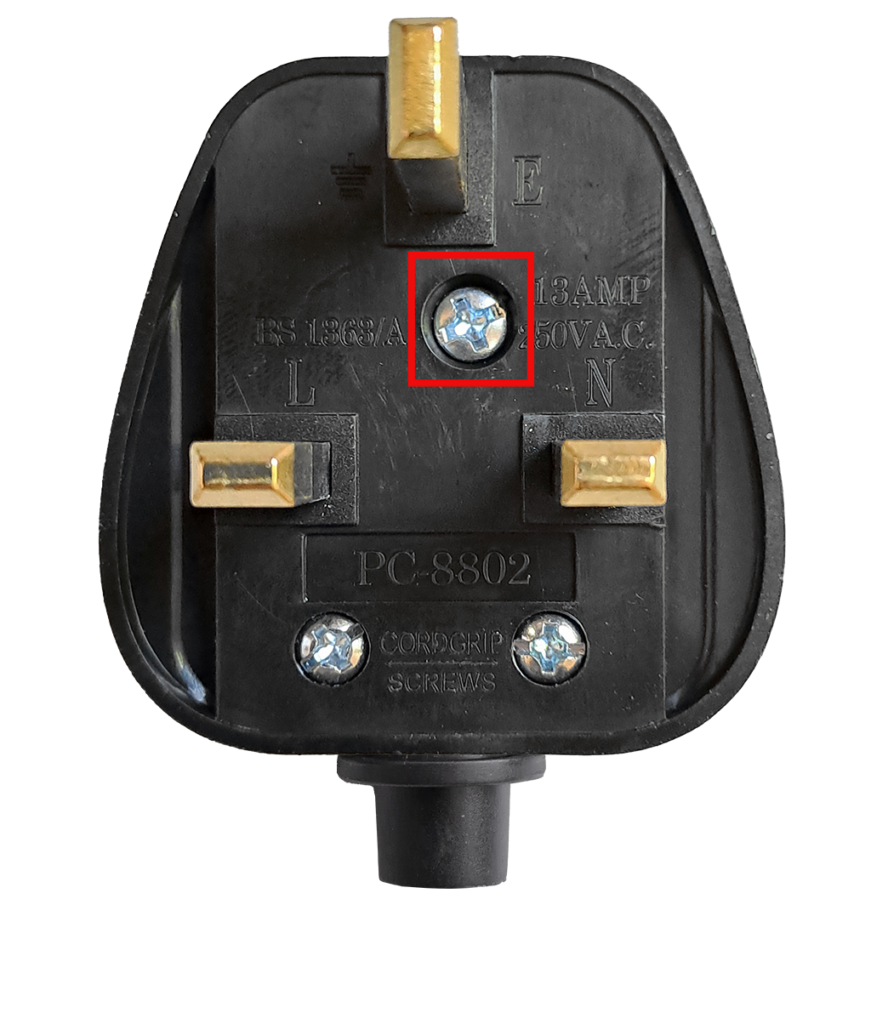

2. Stecker öffnen
- Auf der Rückseite befindet sich eine einzelne Schraube.
- Diese lösen und den Deckel abnehmen.
3. Sicherung lokalisieren
- Die Sicherung sitzt rechts neben der Klemme (L).
- Sie ist ein zylindrischer Sicherungs‑Einsatz, meist mit Aufdruck 13A und BS1362.
4. Alte Sicherung entfernen
- Die Sicherung liegt in zwei Metallklemmen.
- Mit einem kleinen Schraubendreher oder Fingernagel vorsichtig heraushebeln.
- Nicht an den Kabeln ziehen.
5. Neue Sicherung einsetzen
- Nur eine 13A‑Sicherung nach BS1362 verwenden.
- Sicherung mittig in die Halterung drücken, bis sie sauber sitzt. (Die Sicherung muss plan und fest in beiden Kontakten liegen)
6. Sichtprüfung
- Sitzt die Sicherung korrekt?
- Sind die Adern (L = Schwarz, N = Blau, E = Grün/Gelb) weiterhin fest?
- Ist die Zugentlastung korrekt angezogen?
7. Stecker schließen
- Deckel wieder aufsetzen.
- Schraube festziehen, aber nicht überdrehen.
8. Funktionstest
Stecker einstecken und Gerät einschalten. Wenn die Sicherung erneut sofort auslöst, liegt ein Gerätefehler oder Kurzschluss vor.


14. Technische Daten

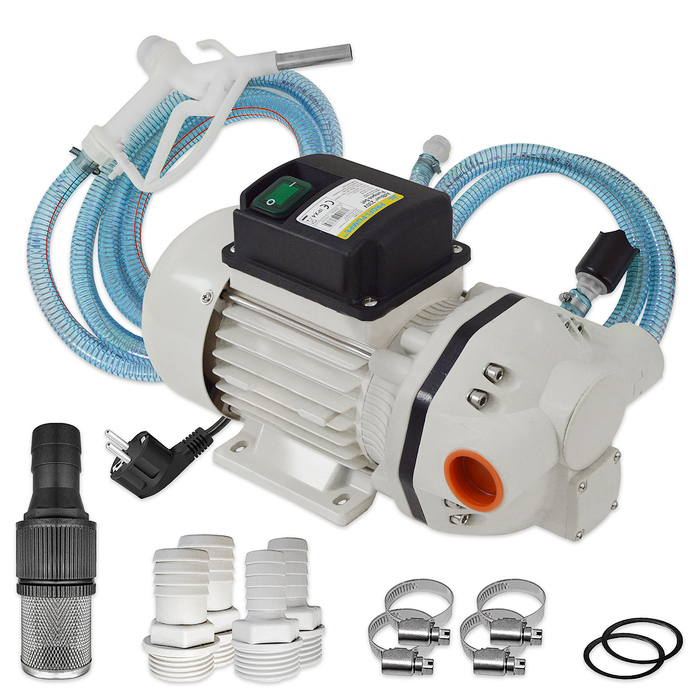

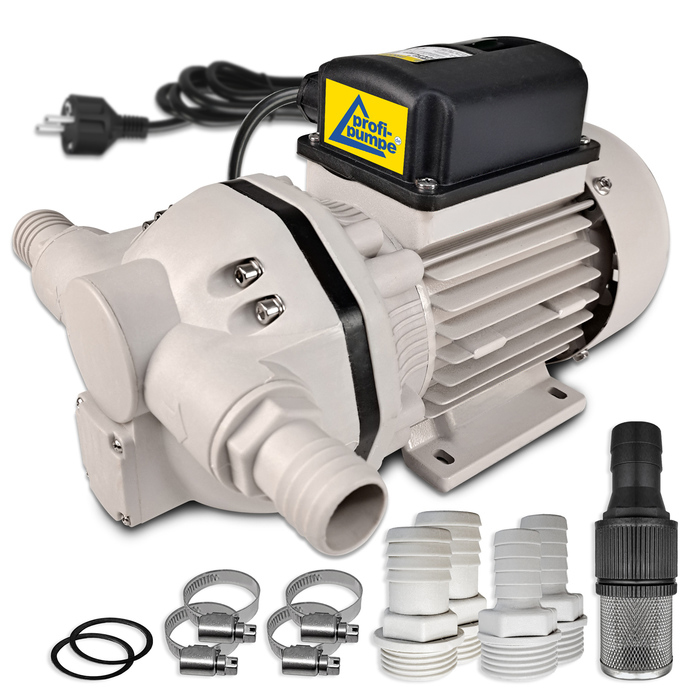

AdBlue®* 230V![]() (1): DPY01101-4 (2): DPY01104-4 | AdBlue®* 230V![]() Tank-Set (3): DPY01128-4 | |
|---|---|---|
| Geeignet für folgende Flüssigkeiten | AdBlue®, Harnstoff, Urea, organische Säuren1, Wasser | AdBlue®, Harnstoff, Urea, organische Säuren1, Wasser |
| Max. Durchfluss | 40 l/min | 40 l/min |
| Max. Förderhöhe | 24m | 24m |
| Max. Druck | 2,8 bar | 2,8 bar |
| Spannung | 230V, 50Hz | 230V, 50Hz |
| Motorumdrehung | 2950 RPM | 2950 RPM |
| Min. Flüssigkeitstemperatur | 5°C | 5°C |
| Max. Flüssigkeitstemperatur | 45°C | 45°C |
| Anschluss | 1” Zoll | 1” Zoll |
| Starts pro Stunde | 20 | 20 |
| Schutzklasse | IP54 | IP54 |
| Material Pumpengehäuse | EPDM | EPDM |
| Material der Dichtungen | Viton | Viton |
| Kabellänge | 2m | 2m |
| Maße (L/B/H) | 29x23x16cm | 29x23x16cm |
| Gewicht (in kg) | 6,5 | 6,5 |

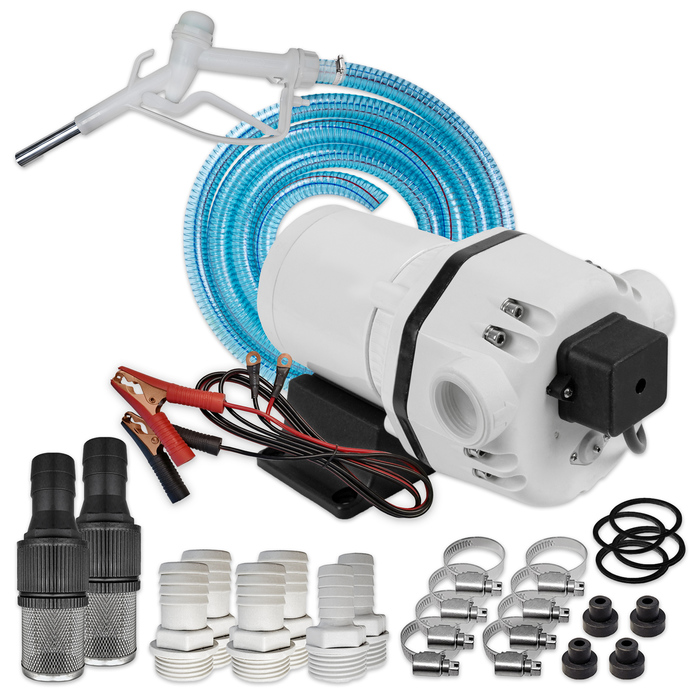

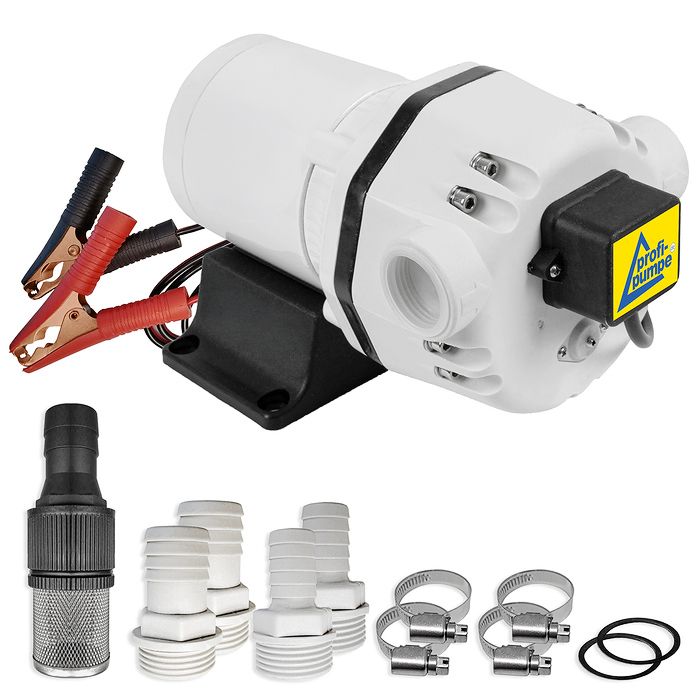

AdBlue®* 24V![]() (4): DPY01146-4 (5): DPY01103-4 | AdBlue®* 12V![]() (6): DPY01145-4 (7): DPY01102-4 | AdBlue®* 12V![]() Tank-Set (8): 5-DPS01155 | |
|---|---|---|---|
| Geeignet für folgende Flüssigkeiten | AdBlue®, Harnstoff, Urea, organische Säuren1, Wasser | AdBlue®, Harnstoff, Urea, organische Säuren1, Wasser | AdBlue®, Harnstoff, Urea, organische Säuren1, Wasser |
| Max. Durchfluss | 35 l/min | 35 l/min | 35 l/min |
| Max. Förderhöhe | 5m | 5m | 5m |
| Max. Druck | 2,75 bar | 2,75 bar | 2,75 bar |
| Spannung | 24V | 12V | 12V |
| Motorumdrehung | 3200 RPM | 3200 RPM | 3200 RPM |
| Min. Flüssigkeitstemperatur | 5°C | 5°C | 5°C |
| Max. Flüssigkeitstemperatur | 60°C | 60°C | 60°C |
| Anschluss | 1” Zoll | 1” Zoll | 1” Zoll |
| Starts pro Stunde | 20 | 20 | 20 |
| Schutzklasse | IP55 | IP55 | IP55 |
| Material Pumpengehäuse | GRP / GFK | GRP / GFK | GRP / GFK |
| Material der Dichtungen | Viton | Viton | Viton |
| Kabellänge | 2m | 2m | 2m |
| Maße (L/B/H) | 29x23x16cm | 29x23x16cm | 35x32x41cm |
| Gewicht (in kg) | 5,5 | 6,5 | 6,5 |
1 Die Material-Verträglichkeit zwischen Pumpe und Fluid ist kundenseitig zu prüfen. Bei Zweifel ist der Betrieb zu unterlassen. Der Pumpen-Betrieb erfolgt in Eigenverantwortung und auf eigene Gefahr.
*AdBlue® ist ein eingetragenes Warenzeichen vom Verband der Automobilindustrie e. V.

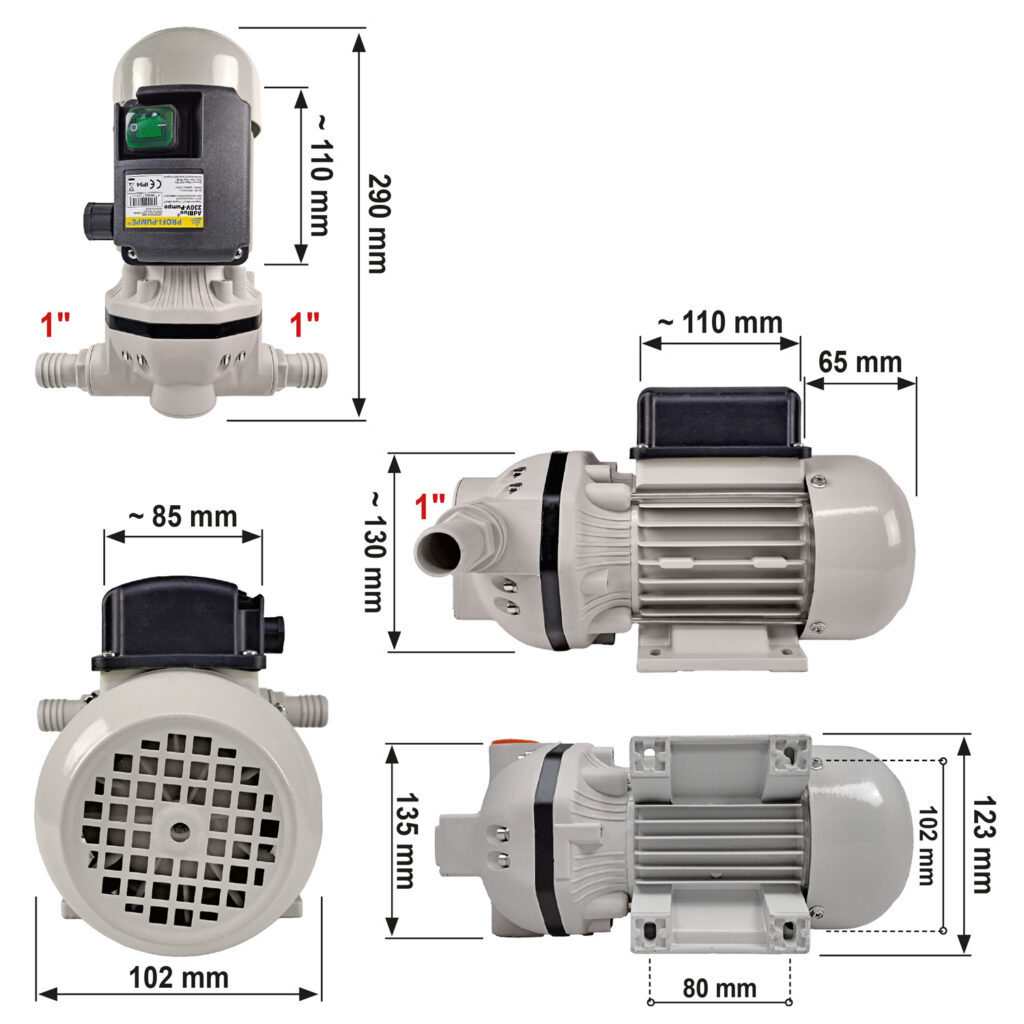

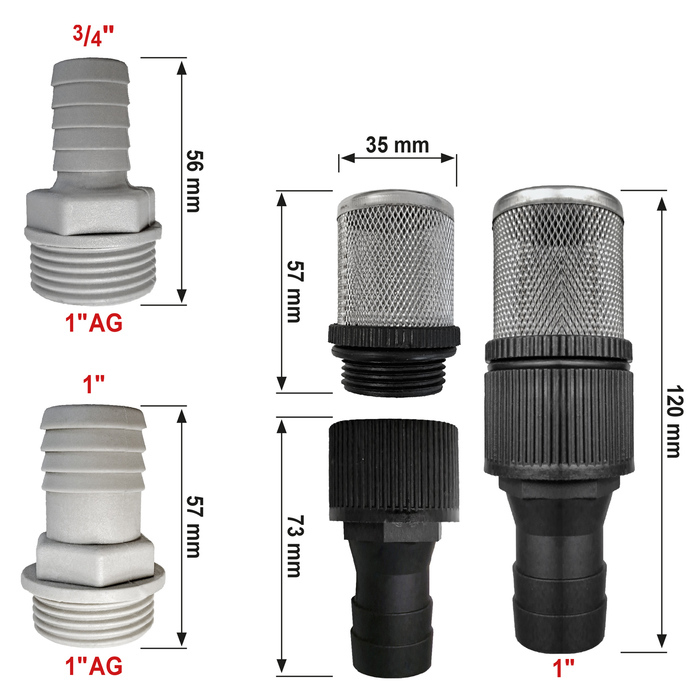

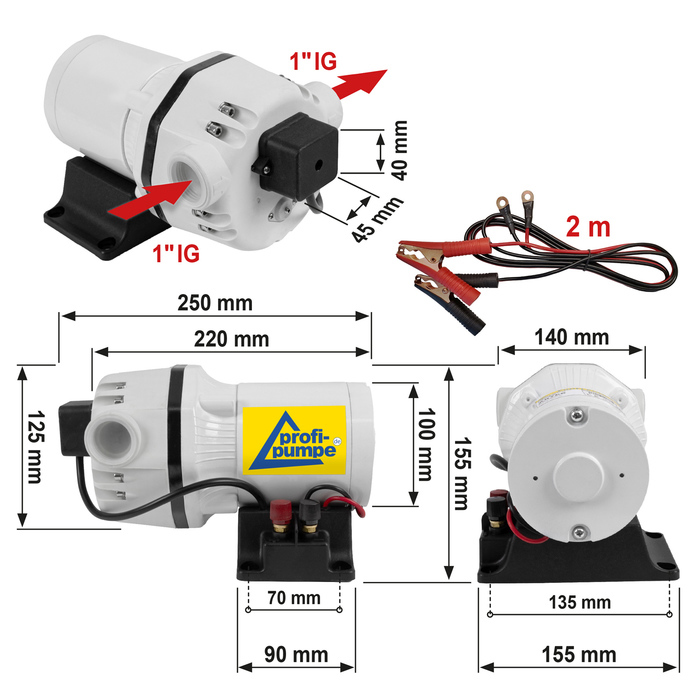

14.1 Abmessungs-Details



15. Ersatzteile & weiteres Zubehör
Die Ersatzteile sind bei AMUR S.à.r.l. unter www.profi-pumpe.de käuflich zu erwerben.
| AdBlue® – Zapf-Pistole und Zubehör SET MIT 1“ ANSCHLUSS, 5/10/15/20M A6124 (RW09156) | PROFI-SCHLAUCHAUFROLLER 15M A8623 (DPS01127-1) |
|---|---|
![]() | ![]() |
| DIESEL GUMMI-SCHLAUCH SET MIT ¾“ ANSCHLUSS, 5/10/15/20M | DIESEL GUMMI-SCHLAUCH SET MIT 1“ ANSCHLUSS, 5/10/15/20M |
|---|---|
![]() | ![]() |
Weitere Ersatzteile im Onlineshop und auf Anfrage. Bitte beachten Sie unseren Entsorgungshinweis bei Punkt 11.
Alle Produkte in dieser Bedienungsanleitung sind Made in VRC.
Technische Änderungen, Druckfehler und Irrtümer vorbehalten! Bitte beachte, dass maschinell erstellte Übersetzungen Fehler oder Ungenauigkeiten enthalten können. Im Zweifel gilt die ursprüngliche deutsche Sprachversion als verbindlich.
