ZIMMERBRUNNEN mit LED-Licht (H140)
SYMBOLE FÜR SICHERHEITSHINWEISE UND WARNUNGEN
 |  |
| Bitte lesen Sie vor Inbetriebnahme die Anleitung | Allgemeines Warnzeichen |
 |  |
| Netzstecker ziehen | Warnung vor elektrischer Spannung |
1. Vorwort
Zum Kauf unseres Zimmerbrunnens möchten wir Sie recht herzlich beglückwünschen.
Wir wissen Ihr Vertrauen zu schätzen. Aus diesem Grund stehen bei uns Funktions- und
Betriebssicherheit an erster Stelle.
Um Personen- und Sachschäden zu vermeiden, lesen Sie die vorliegende Bedienungsanleitung bitte aufmerksam durch. Bitte beachten Sie alle Sicherheitshinweise und Anweisungen zum sachgemäßen Gebrauch der Pumpe. Eine Nichtbeachtung der Anweisungen und Sicherheitshinweise können zu körperlichen Schäden oder zu Sachschäden führen. Bitte bewahren Sie die Bedienungsanleitung mit den Anweisungen und Sicherheitshinweisen sorgfältig auf, um jederzeit darauf zurückgreifen zu können.
2. Unternehmens-Kodex
Unser Grundsatz ist: Wir sehen Sie als unseren Partner, der uns und unseren Produkten sein Vertrauen geschenkt hat. Wir schätzen das sehr. Wir werden mit Ihnen respektvoll und fair jedes Problem lösen. Im Umgang mit Technik können Probleme auftreten, für die weder wir als Fachmann noch Sie als Laie verantwortlich sind. Aus diesem Grund lesen Sie sich diese Anleitung genau durch. Sollte Ihnen etwas nicht ganz verständlich sein, kontaktieren Sie uns, bevor Sie das Produkt installieren und in Betrieb nehmen. Schauen Sie sich unsere Clips zur richtigen Verwendung der Produkte an. Informieren Sie sich aus anderen Quellen. So können Missverständnisse und spätere Probleme von Anfang an vermieden werden. Sollten Probleme auftreten, so versuchen wir in gegenseitigem Respekt eine faire Lösung für beide Seiten zu finden.
3. Allgemeines
Die Zimmerbrunnen sind hochwertige Fontänen-Pumpensysteme für den Einsatz im Innenbereich.
Der perfekte Blickfang für Ihre Wohnung.
2.1 Es ist NICHT zu empfehlen, selbst technische Modifikationen durchzuführen. Erstens ist nicht sichergestellt, ob diese Veränderungen technisch einwandfrei sind und zweitens erlischt damit die Garantie.
2.2 Transportschäden sind unverzüglich dem Speditionsunternehmen und uns schriftlich mitzuteilen. Bei Versand durch DHL sind Transportschäden innerhalb von 7 Tagen bei der Post anzuzeigen.
Unterbleibt die rechtzeitige Anzeige beim Transportunternehmen und werden deswegen Ihre Ansprüche vom Transportunternehmen abgelehnt, so können wir diese Ansprüche ebenso nicht anerkennen. Auf Ihre gesetzliche Mitwirkungspflicht zur Schadensminimierung weisen wir Sie hiermit ausdrücklich hin.
4. Montageanleitung
- Entnehmen Sie alle Teile vorsichtig der Verpackung und legen Sie diese auf eine ebene Fläche.
- Verbinden Sie die Pumpe mit dem Kabelstecker. Vergewissern Sie sich, dass der Stecker richtig sitzt und das Kabel keine Knicke aufweist.
- Die LEDs in bzw. über den Schlauch schieben, der am Brunnenkörper vormontiert ist. Auf festen Sitz achten.
- Montieren Sie den Brunnenaufsatz auf dem Sockel. Führen Sie das Stromkabel durch die seitliche Öffnung.
- Pumpenkabel an das Netzteil anschließen.
- Füllen Sie sauberes Wasser in den Behälter. Hinweis: Es wird destilliertes Wasser empfohlen, um Mineralablagerungen und Bakterienbildung zu reduzieren.
- Netzteil in die Steckdose stecken. Bei korrekter Installation beginnt das Wasser zu fließen.
Hinweis: Durch den Anschluss am Stromnetz, werden Pumpe und LED Beleuchtung eingeschaltet. Durch das Trennen vom Strom, werden Pumpe und LED Beleuchtung ausgeschaltet.
Bitte beachten Sie, dass beim ersten Anlaufen der Pumpe etwas Wasser aus dem
Brunnen spritzen kann.
Wenn alle Anschlüsse fertig sind, stellen sie die Pumpe auf den Boden des Brunnens.
Führen Sie das Stromkabel nach außen.
Füllen sie den Brunnen mit Wasser.
Die Pumpe muß sich vollständig unter Wasser befinden, da sonst die Pumpe Schaden nimmt.
5. Wartung
- Wenn Sie den Brunnen regelmäßig reinigen und das Wasser austauschen, werden Sie lange Freude daran haben. Die besten Ergebnisse werden mit destilliertem oder gereinigtem Wasser erzielt.
- Wenn sich Schmutz in den Ansaugöffnungen der Pumpe befindet, trennen Sie die Pumpe vom Netz und spülen Sie die Pumpe unter sauberem fließendem Wasser.
- Vor der Einlagerung im Winter ist die Pumpe dringend mit klarem Wasser zu reinigen. Jegliche Schmutzbestandteile im Wasser trocknen sonst während der Lagerzeit auf der Pumpenwelle und würden diese irreparabel beschädigen.
Frost kann zu Schäden am Zimmerbrunnen und der Pumpe führen. Bei Frostgefahr muss der Zimmerbrunnen und die Pumpe entleert werden, mit klarem Wasser gespült und trocken eingelagert werden. Dann haben Sie sehr lange Freude daran!
5. Sicherheitshinweise
- Pumpe niemals trocken betreiben. Brunnen mit ausreichend nachfließendem Wasser versorgen (Trockenlauf Gefahr).
- Das Pumpen von entzündlichen, sowie allen anderen aggressiven Flüssigkeiten ist untersagt.
- Die Maximaltemperatur der Flüssigkeiten von max. 35°C beachten.
- Querschnittsverengung vermeiden (Stromkabel, Wasserleitung).
- Die Pumpe darf von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder aufgrund mangelnder Erfahrung und Wissen nur unter Beaufsichtigung benutzt werden oder wenn diese bezüglich des sicheren Gebrauchs des Gerätes unterwiesen worden sind und die daraus resultierenden Gefahren verstehen.
- Die Reinigung und Wartung darf nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
- Bei längeren Stillstandszeiten die Pumpe säubern, mit klarem Wasser spülen und trocken bei Zimmertemperatur lagern.
- Unbedingt geltende Vorschriften zur elektrischen Sicherheit befolgen.
- Niemals die Pumpe am stromführenden Kabel oder Druckleitung ziehen.
- Vor allen Arbeiten am Brunnen muß der Netzstecker gezogen werden.
- Querschnittsverengung vermeiden (Stromkabel, Wasserleitung).
- Stecker sofort vom Netz trennen, wenn die Leitung beschädigt oder durchtrennt wurde.
DER HERSTELLER ERKLÄRT:
- keine Verantwortung im Fall von Unfällen oder Schäden aufgrund von Fahrlässigkeit oder Missachtung der Anweisungen in dieser Bedienungsanleitung zu übernehmen.
- jede Verantwortung für Schäden abzulehnen, die durch die unsachgemäße Verwendung der Pumpe entstehen.
7. Garantiebestimmungen
Für alle Fabrikations- und Materialfehler gilt die gesetzliche Gewährleistung. In diesen Fällen übernehmen wir den Umtausch oder die Reparatur der Pumpe. Versandkosten werden von uns nur getragen, soweit dies gesetzlich vorgeschrieben ist.
Im Garantiefall bitte über unsere Serviceplattform den Fall anmelden. Dann teilen wir Ihnen die weitere Vorgehensweise fallbezogen mit.
Rücksendungen bitte ausreichend frankieren. Unfreie Rücksendungen können leider nicht angenommen werden, da diese vor Zustellung herausgefiltert werden. Unsere Serviceleistung erbringen wir in Deutschland.
Die Garantie gilt nicht bei:
- Materialverschleiß (z.B. Dichtungen, Laufräder, Laufkammern)
- Unberechtigten Eingriffen oder Veränderungen an der Pumpe
- Beschädigungen durch Selbstverschulden
- Unsachgemäßer Wartung und unsachgemäßem Betrieb
- TROCKENLAUF (auch testweise!) der Pumpe
Außerdem leisten wir keinerlei Schadensersatz für Folgeschäden!
8. Erkennen und Beheben von Fehlern
| Problem | Mögliche Ursache | Lösung |
|---|---|---|
| Pumpe läuft nicht an | Keine Stromversorgung | Elektrische Anschlüsse überprüfen |
| > | Pumpe defekt | Pumpe ersetzen |
| > | Pumpe verdreckt oder Fremdkörper | Reinigen Sie die Pumpe und den Impeller |
| Pumpe läuft, aber kein Wasser wird gefördert | Schläuche oder Schlauchverbindungen haben ein Leck | Schläuche oder Schlauchverbindungen prüfen |
| > | Pumpe hat ein Leck | Prüfen, ob Wasser im Pumpengehäuse der Elektronik ist |
| > | Ansaugöffnungen verschmutzt | Ansaugöffnungen reinigen |
9. Hinweise zur Produkthaftung
Wir weisen darauf hin, dass wir nach dem Produkthaftungsgesetz für Schäden, die durch unsere Geräte verursacht werden, nur insofern haften, soweit keine Veränderungen an den Geräten vorgenommen wurden. Falls Reparaturen durch von uns autorisierte Servicewerkstätte vorgenommen werden, haften wir nur insofern, wenn Original-Ersatzteile und Zubehör verwendet wurden.
10. Entsorgungshinweise
Elektro-Geräte mit dem Symbol der durchgestrichenen Mülltonne dürfen nicht über den Hausmüll entsorgt werden, sondern sind an einer Annahmestelle für Recycling von elektronischen Geräten abzugeben. Bei der deutschen Registrierungsstelle EAR sind wir unter der WEEE-Nummer DE79535656 gelistet. So tragen Sie zur Erhaltung und zum Schutz unserer Umwelt bei. VIELEN DANK FÜR IHRE UNTERSTÜTZUNG!
11. EU-Konformitätserklärung
Der Unterzeichner Amur S.à r.l., 36, Rue de la Gare, L-5540 Remich bestätigt, dass die umseitig benannten Produkte, nämlich FANTASY, FELSEN-SPIEL, KASKADEN-SPIEL, MAGIC-BALL,
ALTAN, PHOENIX-FLAMME, FENG-SHUI-BUDDHA in der in den Verkehr gebrachten Ausführung den unten aufgeführten einschlägigen Bestimmungen, den entsprechenden EU harmonisierten Richtlinien und dem EU-Standard für Sicherheit entsprechen. Diese Konformitätserklärung gilt, insofern an dem Produkt keine Veränderungen vorgenommen werden. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.
Die alleinige autorisierte Person zur Aufbewahrung der technischen Dokumente:
Amur S.à r.l. · 36, Rue de la Gare · L-5540 Remich
Richtlinie Niederspannung (2014/35/EU)
Richtlinie Elektromagnetische Verträglichkeit (2014/30/EU)
Maschinenrichtlinie (2006/42/EC)
Folgende harmonisierte Normen:
EN 61000-6-3:2007/A1:2011,
EN 61000-6-1:2007
Richtlinie ROHS (2011/65/EU):
IEC 62325-5:2013,
IEC 62325-4:2013+AMD1:2017,
IEC 62325-7-1:2015,
IEC 62325-7-2:2017,
IEC 62325-6:2015,
IEC 62325-8:2017
Unterzeichnet für und im Namen von:
Amur S.à r.l.
Remich, den 10.09.2025
i.V. Dipl. Phys. Peter Neumüller
Technische Leitung
12. Technische Daten

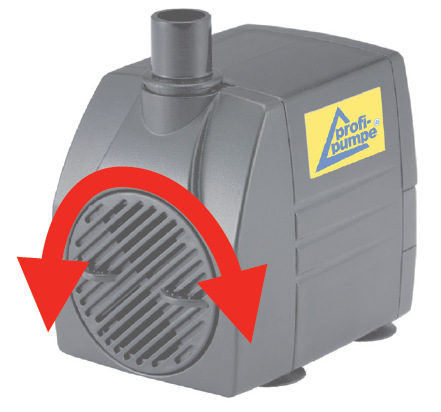

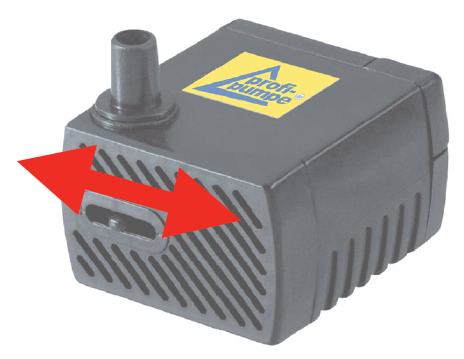

WASSERMENGEN-REGLER:
Unsere Zimmerbrunnen werden je nach Größe mit verschieden Pumpen ausgerüstet. Die Pumpen sind mit Reglern ausgestattet, die ein individuelles Einstellen des Wasserflusses ermöglichen. Unten aufgeführt sind die häufigsten Reglertypen (bitte beachten Sie die +/- Symbole auf der Pumpe).
FANTASY (GZB1020-4) | FELSEN-SPIEL (GZB1021-4) | KASKADEN-SPIEL (GZB1022-4) | |
|---|---|---|---|
| Spannung | 230V / 50Hz | 230V / 50Hz | 230V / 50Hz |
| Adapter Stromstärke* | 230V / 12V 250mA | 230V / 12V 250mA | 230V / 12V 250mA |
| Pumpenleistung | 3 Watt | 3 Watt | 3 Watt |
| Max. Fördemenge | 100 l/h | 100 l/h | 100 l/h |
| Max. Förderhöhe | 40 cm | 40 cm | 40 cm |
| Max. Wassertemperatur | 35 °C | 35 °C | 35 °C |
| Kabellänge | 1,5 m | 1,5 m | 1,5 m |
| Schutzklasse (Pumpe) | IPX8 | IPX8 | IPX8 |
| LEDs | 1×4 | 1×4 | 1×4 |
| LED Kabellänge | 23 cm | 23 cm | 23 cm |
| Maße (LxBxH) | 18x18x24 cm | 18x18x24 cm | 18x18x24 cm |
MAGIC-BALL (GZB1023-4) | ALTAN (GZB1024-4) | PHOENIX-FLAMME (GZB1025-4) | FENG-SHUIBUDDHA (GZB1026-4) | |
|---|---|---|---|---|
| Spannung | 230V / 50Hz | 230V / 50Hz | 230V / 50Hz | 230V / 50Hz |
| Adapter Stromstärke* | 230V / 12V 250mA | 230V / 12V 250mA | 230V / 12V 250mA | 230V / 12V 250mA |
| Pumpenleistung | 3 Watt | 3 Watt | 3 Watt | 3 Watt |
| Max. Fördemenge | 100 l/h | 100 l/h | 100 l/h | 100 l/h |
| Max. Förderhöhe | 40 cm | 40 cm | 40 cm | 40 cm |
| Max. Wassertemperatur | 35 °C | 35 °C | 35 °C | 35 °C |
| Kabellänge | 1,5 m | 1,5 m | 1,5 m | 1,5 m |
| Schutzklasse (Pumpe) | IPX8 | IPX8 | IPX8 | IPX8 |
| LEDs | 1×4 | 1×1 | 1×4 | 1×4 |
| LED Kabellänge | 23 cm | 23 cm | 23 cm | 23 cm |
| Maße (LxBxH) | 18x18x24 cm | 18x18x24 cm | 18x18x24 cm | 18x18x24 cm |
*Netzstecker nur für den Inneneinsatz bestimmt
13. Ersatzteile & weiteres Zubehör
| Ersatz Pumpe für Zimmerbrunnen 12V mit 1×1 LED-Licht  A2455 GBZ1067-4 | Ersatz Pumpe für Zimmerbrunnen 12V mit 1×4 LED-Licht  A2461 GBZ1068-4 | Ersatz Netzadapter 12V/230V für Zimmerbrunnen  A2463 GBZ1083-4 |
 |  |  |
| Ersatz Glaskugel für Zimmerbrunnen  A8542 GBZ1066-4 | Ersatz Steinbeutel für Zimmerbrunnen  A8543 GBZ1069-4 | |
 |  |
| Ersatzteil / Bemerkung | Nummer | Bild |
|---|---|---|
| Ersatz Pumpe für Zimmerbrunnen 12V mit 1×1 LED-Licht | A2455 GBZ1067-4 | |
| Ersatz Pumpe für Zimmerbrunnen 12V mit 1×4 LED-Licht | A2461 GBZ1068-4 | |

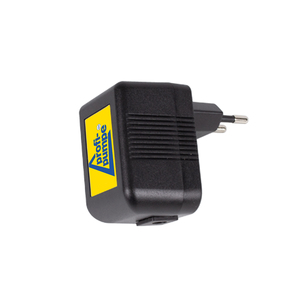

| Ersatz Netzadapter 12V/230V für Zimmerbrunnen | A2463 GBZ1083-4 | |

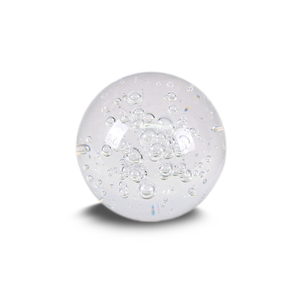

| Ersatz Glaskugel für Zimmerbrunnen | A8542 GBZ1066-4 | |

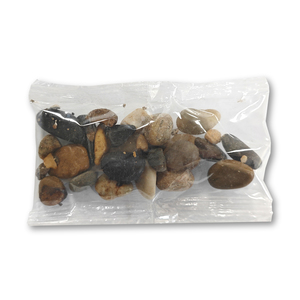

| Ersatz Steinbeutel für Zimmerbrunnen | A8543 GBZ1069-4 | |
Technische Änderungen, Druckfehler und Irrtümer vorbehalten! Bitte beachte, dass maschinell erstellte Übersetzungen Fehler oder Ungenauigkeiten enthalten können. Im Zweifel gilt die ursprüngliche deutsche Sprachversion als verbindlich.
