1. Vorwort

Zum Kauf unserer Tiefbrunnenpumpe möchten wir Sie recht herzlich beglückwünschen. Wir wissen Ihr Vertrauen zu schätzen. Aus diesem Grund stehen bei uns Funktions- und Betriebssicherheit an erster Stelle.

Um Personen- und Sachschäden zu vermeiden, lesen Sie die vorliegende Bedienungsanleitung bitte aufmerksam durch. Bitte beachten Sie alle Sicherheitshinweise und Anweisungen zum sachgemäßen Gebrauch der Pumpe. Eine Nichtbeachtung der Anweisungen und Sicherheitshinweise können zu körperlichen Schäden oder zu Sachschäden führen. Bitte bewahren Sie die Bedienungsanleitung mit den Anweisungen und Sicherheitshinweisen sorgfältig auf, um jederzeit darauf zurückgreifen zu können.

2. Unternehmens-Kodex

Unser Grundsatz ist: Wir sehen Sie als unseren Partner, der uns und unseren Produkten sein Vertrauen geschenkt hat. Wir schätzen das sehr. Wir werden mit Ihnen respektvoll und fair jedes Problem lösen. Im Umgang mit Technik können Probleme auftreten, für die weder wir als Fachmann noch Sie als Laie verantwortlich sind. Aus diesem Grund lesen Sie sich diese Anleitung genau durch. Sollte Ihnen etwas nicht ganz verständlich sein, kontaktieren Sie uns, bevor Sie das Produkt installieren und in Betrieb nehmen. Schauen Sie sich unsere Clips zur richtigen Verwendung der Produkte an. Informieren Sie sich aus anderen Quellen. So können Missverständnisse und spätere Probleme von Anfang an vermieden werden. Sollten Probleme auftreten, so versuchen wir in gegenseitigem Respekt eine faire Lösung für beide Seiten zu finden.

3. Allgemeines

Die Pumpen sind nach dem neuesten Stand der Technik entwickelt, mit größter Sorgfalt gefertigt und unterliegen strengen Qualitätskontrollen. Vergewissern Sie sich nach dem Auspacken, dass die auf dem Typenschild und in der Einbauanleitung angegebenen Daten mit den vorgesehenen Betriebsbedingungen übereinstimmen. Im Zweifelsfall ist der Betrieb zu unterlassen.
Transportschäden sind unverzüglich dem Speditionsunternehmen und uns schriftlich mitzuteilen. Bei Versand durch DHL sind Transportschäden innerhalb von 7 Tagen bei der Post anzuzeigen.

4. Anwendungsbereiche

Funktion einer Brunnenpumpe

Das Funktionsprinzip einer Brunnenpumpe mit Laufrädern beruht auf einem oder mehreren nacheinander angeordneten sich drehenden Laufrädern (ggf. Förderstufen). Die Laufräder haben nur einen geringen Spalt zum äußeren Gehäuse. Je geringer der Spalt ist, umso mehr Druck kann die Pumpe bei gleicher elektrischen Leistung aufbauen. Je kleiner der Spalt zwischen den Laufrädern und Gehäuse, umso schlechter kann die Pumpe mit eingedrungenem Schmutz fertig werden. Daher sind die Laufrad-Brunnenpumpen ausschließlich mit sauberem, sandfreien Brunnenwasser (Klarwasser) zu betreiben.

Kommt etwas Feinschmutz (z.B Flugsand, Korngröße kleiner 0,2mm) in die Brunnenpumpe rein, so wird die Brunnenpumpe immer noch gut funktionieren. Kommt jedoch viel Feinschmutz (z.B viel Flugsand bei neu in Betrieb genommenen Brunnen) in die Laufrad-Brunenpumpe oder relativ wenig Grobschmutz (z.B. grober Sand oder gar Steinchen), so kann dieser die Laufräder verklemmen und diese drehen nicht mehr frei. Dadurch verliert die Pumpe an Leistung, der Motor kann erhitzen und "durchbrennen". Derartige Vorfälle können durch uns nicht im Rahmen der "Garantie" oder Bestimmungen der "Gesetzlichen Gewährleistung" kostenlos behoben werden. Das Betriebsrisiko durch solche ungünstigen Betriebsbedingungen trägt stets der Betreiber.

Zur Vermeidung solcher Vorfälle sind stets bauseitig vom Anwender Maßnahmen umzusetzen, damit kein Schmutz bzw. Schmutz nur in zulässiger Menge und Zusammensetzung in das Brunnenwasser gelangen kann. Den Nachweis der fachgerechten und regelkonformen Installation hat stets der Anwender vor Stellung von Ansprüchen zu erbringen.

Funktion einer Schraubenpumpe

Das Funktionsprinzip einer Schraubenpumpe beruht auf einer sich drehenden Förderschnecke (Schraube/Screw). Die Förderschnecke ist ein Verbrauchteil und muß regelmäßig nach gewisser Abnutzung ersetzt werden. Die Schraubenpumpen können grundsätzlich mit leicht verschmutzten Wasser betrieben werden. Kommt jedoch viel Feinschmutz (z.B Schlamm) in die Pumpe oder relativ wenig Grobschmutz (z.B. grober Sand oder Steinchen) in die Förderschnecke, so kann diese sich verklemmen und sich nicht mehr frei drehen. Dadurch kann der Motor erhitzen und "durchbrennen". Derartige Vorfälle können durch uns nicht im Rahmen der "Garantie" oder Bestimmungen der "Gesetzlichen Gewährleistung" kostenlos behoben werden. Das Betriebsrisiko durch solche ungünstigen Betriebsbedingungen trägt stets der Betreiber.

WICHTIG: Die Pumpen sind zur Förderung von Klarwasser (kein Schmutzwasser), frei von abrasiven Bestandteilen (Sand, Schlamm, aggressive chemische Substanzen), vorgesehen. Das Wasser muss ggf. bis auf 0,2 mm Partikelgröße vorgefiltert werden.

Die Pumpe ist zur Förderung von Klarwasser (kein Schmutzwasser), frei von abrasiven Bestandteilen (Sand, Schlamm, aggressive chemische Substanzen), vorgesehen. Das Wasser muß ggf. bis auf 0,2 mm Partikelgröße vorgefiltert werden. Für folgende Anwendungsbereiche eignet sich die Pumpe.

Brauchwassernutzung aus Brunnen mit Durchmesser ab 4-Zoll Durchmesser
Umwälzen von großen Wasseransammlungen aus Behältern
Nicht für den Betrieb in Regenwasser-Zisternen und an Photovoltaik-Anlagen geeignet

WICHTIG: Die Wassertemperatur sollte nicht höher als max. +35 °C sein. Die maximale Eintauchtiefe sollte 20 m nicht überschreiten. Der pH-Wert des Wassers sollte zwischen 6,5 und 8,5 liegen.
Die Sedimentkonzentration sollte 0,15 % nicht überschreiten, wobei der maximale Durchmesser von 0,2 mm nicht überschritten werden darf.

Diese Pumpen sind für das Pumpen von sauberem Wasser und chemisch nicht aggressiven Flüssigkeiten bestimmt. Bei nicht bestimmungsgemäßem Einsatz entfällt jegliche Gewährleistung.
Diese Pumpen sind NICHT für das Pumpen von brennbaren Flüssigkeiten oder für den Betrieb an Orten, an denen die Gefahr einer Explosion besteht, geeignet. Diese Pumpe ist für die private Nutzung im Haus und Garten vorgesehen. Diese Pumpen sind für die kontinuierliche Nutzung (mit max. 20 Unterbrechungen pro Stunde) vorgesehen. Pumpe niemals mehr als 2-3 Minuten gegen ein geschlossenes Ventil laufen lassen. Pumpe gegen Trockenlauf entsprechend sichern (Trockenlaufschutz installieren). Die Pumpe darf nicht in Schwimmbädern verwendet werden.
Nicht für Betrieb an Solar-Fotovoltaikanlagen geeignet.

5. Inbetriebnahme

Die Installation ist von einer qualifizierten Fachkraft auszuführen. Bitte überprüfen Sie vor jeder Inbetriebnahme die elektrischen Anschlüsse sowie das Kabel auf Unversehrtheit. Bitte prüfen Sie vor der Installation, ob der elektrische Anschluss entsprechend der gesetzlichen Vorschriften geerdet und installiert ist. Achten Sie darauf, dass die Pumpe durch einen entsprechenden FI-Schutzschalter (Auslösestrom 30mA) abgesichert ist. Es ist NICHT zu empfehlen, selbst Kabelverlängerungen oder andere technische Modifikationen durchzuführen. Erstens ist nicht sichergestellt, ob diese Veränderungen technisch einwandfrei sind und zweitens kann dadurch keine Garantie gewährt werden. Es muss sichergestellt werden, dass die Pumpe bei längerem Betrieb ausreichend gekühlt wird. Pumpe stets vibrationsfrei mittels Druckschlauch anschließen. Die max. Zahl von 20 Schaltvorgängen pro Stunde beachten

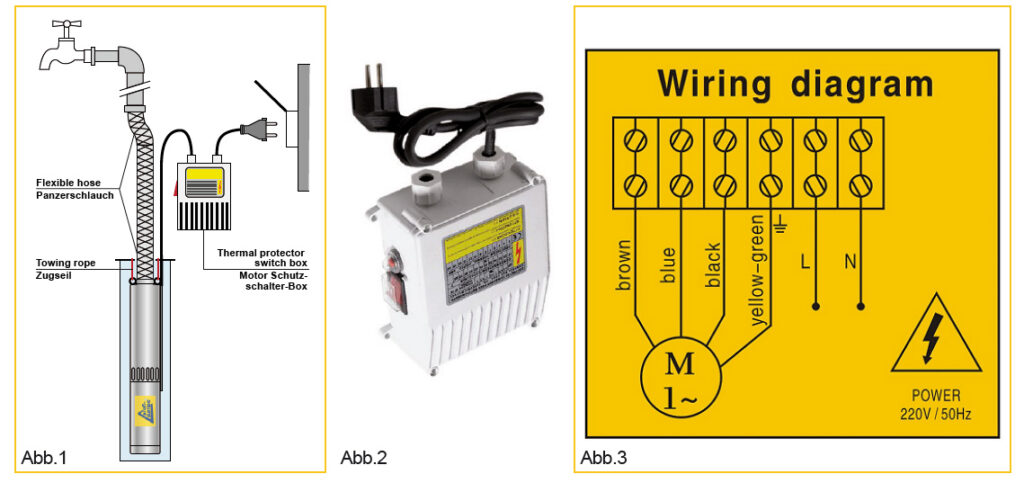

Montieren Sie die MOTOR-SCHUTZSCHALTER-BOX (NUR IM LIEFERUMFANG DER BRUNNEN-STAR 750-4 ENTHALTEN) an einer entsprechend der Schutzklasse geeigneten Stelle. Sorgen Sie dafür, das in Montagenähe eine mit 30 mA FI-Schutzschalter abgesicherte Steckdose vorinstalliert ist. Installieren Sie die das Pumpenkabel in der Schutzschalter-Box. Führen Sie das Kabel durch die dafür vorgesehene Verschraubung von außen in die Box. Die Drähte sind mit Zahlen markiert. Schließen Sie diese an die elektr. Klemmleiste entsprechend der Nummerierung an (Siehe Abb. 3). Ziehen Sie die Verschraubung der Kabeldurchführung fest und verschrauben Sie den Deckel. Achten Sie dabei auf den ordentlichen Sitz der Deckelgummidichtung.

6. Sicherheitshinweise

Pumpe niemals trocken betreiben. Brunnen auf ausreichend nachfließendes Wasser testen (Trockenlauf Gefahr)
Pumpe niemals gegen Druck laufen lassen
Das Pumpen von entzündlichen, sowie allen anderen aggressiven Flüssigkeiten ist untersagt
Fördern Sie niemals Flüssigkeiten, die der Nahrung dienen
Die Maximaltemperatur der Flüssigkeiten von max. 35°C beachten
Querschnittsverengung vermeiden (Stromkabel, Wasserleitung)
Nach dem Umfüllvorgang die Pumpe sofort ausschalten
Die Pumpe während des laufenden Betriebes nicht bewegen
Der Betrieb darf nicht durch Kinder und Jugendliche unter 16 Jahren und Personen mit geistiger Behinderung erfolgen
Bei längeren Stillstandszeiten die Pumpe säubern, mit klarem Wasser spülen und trocken bei Zimmertemperatur lagern
Der elektrische Anschluss ist stets durch einen autorisierten Fachmann vorzunehmen
Unbedingt geltende Vorschriften zur elektrischen Sicherheit befolgen
Berühren Sie niemals das Wasser in der Nähe der Pumpe, wenn diese in Betrieb ist
Die Pumpe ist durch einen FI-Schutzschalter mit Auslösestrom von 30 mA abzusichern
Niemals die Pumpe am stromführenden Kabel oder Druckleitung ziehen
Querschnittsverengung vermeiden (Stromkabel, Wasserleitung)
Stecker sofort vom Netz trennen, wenn die Leitung beschädigt oder durchtrennt wurde
Um einen Stromschlag zu vermeiden, schalten Sie die Stromversorgung aus, bevor Sie Wartungs- und/oder Reinigungsarbeiten an der elektrischen Pumpe durchführen.

Der Hersteller erklärt,

Keine Verantwortung im Fall von Unfällen oder Schäden aufgrund von Fahrlässigkeit oder Missachtung der Anweisungen in diesem Buch zu übernehmen
Jede Verantwortung für Schäden, die durch die unsachgemäße Verwendung der Pumpe und Missachtung von geltenden EN,- DIN-Normen sowie anderer Normen und Standes der Technik entstehen, abzulehnen.

7. Wartung

Ist ein Filter installiert, so ist dieser regelmäßig auf Sauberkeit und freien Durchfluss zu überprüfen. Unter normalen Betriebsbestimmungen erfordert die Pumpe keine weitere Wartung. Ab einer Betriebsdauer (bei Klarwasser) von ca. 2000 Stunden sollten die mechanischen Bauteile wie Laufräder, Laufkammern, Dichtungen etc. auf Unversehrtheit hin überprüft und ggf. getauscht werden. Nach 3000 Betriebsstunden sollte ggf. das Öl in der Kammer ausgetauscht werden (nur bei ölgetauchten Motortypen!). Bitte nur bis zu 80% auffüllen und die Dichtungen stets auf Dichtigkeit überprüfen. Bei abrasiven Materialien wie Sand verkürzt sich die Wartungsdauer.

Folgende Kontrollen sollten regelmäßig durchgeführt werden:

Unversehrtheit des Stromkabels
Saubere Führung der Leitungen (z.B. keinen Knick)
Sauberkeit des Mediums (keinen Sand, keinen Schlamm)

Außerdem sollte bei Frostgefahr die Pumpe entleert, mit klarem Wasser durchspült und trocken eingelagert werden.

8. Garantiebestimmungen

Für alle Fabrikations- und Materialfehler gilt die gesetzliche Gewährleistung. In diesen Fällen übernehmen wir den Umtausch oder die Reparatur der Pumpe. Versandkosten werden von uns nur getragen, soweit dies gesetzlich vorgeschrieben ist.

Im Garantiefall bitte über unsere Serviceplattform http://www.profi-pumpe.de/service.php den Fall anmelden. Dann teilen wir Ihnen die weitere Vorgehensweise fallbezogen mit. Rücksendungen bitte ausreichend frankieren. Unfreie Rücksendungen können leider nicht angenommen werden, da diese vor Zustellung rausgefiltert werden. Unsere Serviceleistung erbringen wir in Deutschland.
Die Garantie gilt nicht bei:

Unsachgemäßer Installation (Eigeninstallation, nicht autorisierte Personen)
Materialverschleiß (z.B. Dichtungen, Laufräder, Laufkammern)
Unberechtigten Eingriffen oder Veränderungen an der Pumpe
Beschädigungen durch Selbstverschulden
Unsachgemäßer Wartung und unsachgemäßem Betrieb
TROCKENLAUF (auch testweise!) der Pumpe

Außerdem leisten wir keinerlei Schadensersatz für Folgeschäden!

9. Erkennen und Beheben von Fehlern

Problem	Mögliche Ursache	Lösung
Die Pumpe fördert nicht: DER MOTOR SPRINGT NICHT AN	Keine Stromversorgung	Stromversorgung prüfen
–>	Stecker nicht richtig eingesteckt	Stecker korrekt einstecken
–>	Automatischer Schalter ausgelöst	Schalter zurücksetzen
–>	Sicherungen durchgebrannt (Drehstrompumpe)	Sicherungen ersetzen
–>	Überlastschutz ausgelöst	Setzt sich automatisch zurück, nachdem der Motor abgekühlt ist (Einphasen-Version)
–>	Laufrad verklemmt	Schauen Sie ob eine sichtliche Beschädigung am Laufrad vorliegt
–>	Motorfehlfunktion	Wenden Sie sich an Ihren Vertriebspartner
BEIM EINSCHALTEN DER PUMPE WIRD DER FI-SCHALTER AUSGELÖST	Pumpe ist undicht geworden	Pumpe auf Feuchtigkeitsschäden untersuchen
–>	Kondensatbildung im elektrischen Anschluss / Klemmkasten	Vom Stromnetz trennen / Lieferanten informieren
Die Pumpe fördert nicht: DER MOTOR SPRINGT AN	Ansaugflansch verstopft	Flansch reinigen
–>	Druckleitung verstopft	Leitung reinigen
–>	Rückschlagventil blockiert	Ventil prüfen und ggf. ersetzen
–>	Wasserstand zu niedrig	Wasserstand erhöhen
DIE PUMPE SAUGT ODER FÖRDERT NICHT	Undichtigkeit an Saugleitungen oder Verbindungen / Luft im System	Kontrollieren Sie die Saugleitung und alle Verbindungen auf Dichtigkeit. Saugschlauch muß stetig steigend verlegt sein, damit Luftblasen zur Pumpe hin entweichen können / System entlüften
DIE PUMPE LIEFERT MIT REDUZIERTER LEISTUNG	Ansaugflansch teilweise verstopft	Flansch reinigen
–>	Verstopfung in den Druckleitungen	Leitungen reinigen
–>	Falsche Drehrichtung	Drehrichtung prüfen und korrigieren
VERRINGERTER DURCHFLUSS DER PUMPE	Flüssigkeit in Behälter zu niedrig	Füllen Sie den Tank auf
–>	Abblaseventil verklemmt	Reinigen und wieder einsetzen
–>	Luft im Ansaugeschlauch	Schlauch auf Beschädigungen überprüfen
–>	Extrem hohe Förderhöhe	Verringern Sie die Aufstellhöhe der Pumpe
DIE PUMPE STELLT NACH KURZER BETRIEBSDAUER DEN BETRIEB EIN Der integrierte Überlastschalter wird ausgelöst.	Fremdkörper verhindern freie Rotation	Fremdkörper entfernen
–>	Flüssigkeitstemperatur zu hoch	Temperatur senken oder abkühlen lassen
–>	Interner Defekt	Kundendienst kontaktieren

10. Hinweise zur Produkthaftung

Wir weisen darauf hin, dass wir nach dem Produkthaftungsgesetz für Schäden, die durch unsere Geräte verursacht werden, nur insofern haften, soweit keine Veränderungen an den Geräten vorgenommen wurden. Falls Reparaturen
durch von uns autorisierte Servicewerkstätte vorgenommen werden, haften wir nur insofern, wenn Original-Ersatzteile und Zubehör verwendet wurden.

11. Entsorgungshinweise

Elektro-Geräte mit dem Symbol der durchgestrichenen Mülltonne dürfen nicht über den Hausmüll entsorgt werden, sondern sind an einer Annahmestelle für Recycling von elektronischen Geräten abzugeben. Bei der deutschen Registrierungsstelle EAR sind wir unter der WEEE-Nummer DE79535656 gelistet. So tragen Sie zur Erhaltung und zum Schutz unserer Umwelt bei. VIELEN DANK FÜR IHRE UNTERSTÜTZUNG!

12. EU-Konformitätserklärung

Der Unterzeichner Amur S.à r.l., 36, Rue de la Gare, L-5540 Remich bestätigt, dass die umseitig benannten Produkte, nämlich SCREW-Star 370-4, SCREW-Star 550-4, SCREW-Star 750-4, SCREW-STAR 1100-4, BRUNNEN-Star 750-4 in der in den Verkehr gebrachten Ausführung den unten aufgeführten einschlägigen Bestimmungen, den entsprechenden EU harmonisierten Richtlinien und dem EU-Standard für Sicherheit entsprechen. Diese Konformitätserklärung gilt, insofern an dem Produkt keine Veränderungen vorgenommen werden. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.
Die alleinige autorisierte Person zur Aufbewahrung der technischen Dokumente:
Amur S.à r.l. · 36, Rue de la Gare · L-5540 Remich

Richtlinie Niederspannung (2014/35/EU)
Richtlinie Elektromagnetische Verträglichkeit (2014/30/EU)
Folgende harmonisierte Normen:
EN ISO 12100:2010; EN 809:1998+A1:2009+AC:2010; EN 60204-1:2018;
EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019; EN
60335-2-41:2003+A1:2004+A2:2010; EN 62233:2008+AC:2008; EN 55014-
1:2017+A11:2020; EN 55014-2:2015; EN IEC 61000-3-2:2019; EN 61000-3-
3:2013+A1:2019 RoHS: 2011/65/EU

Unterzeichnet für und im Namen von:
Amur S.à r.l.
Remich, den 18.12.2025
i.V. Dipl. Phys. Peter Neumüller
Technische Leitung

Technische Daten

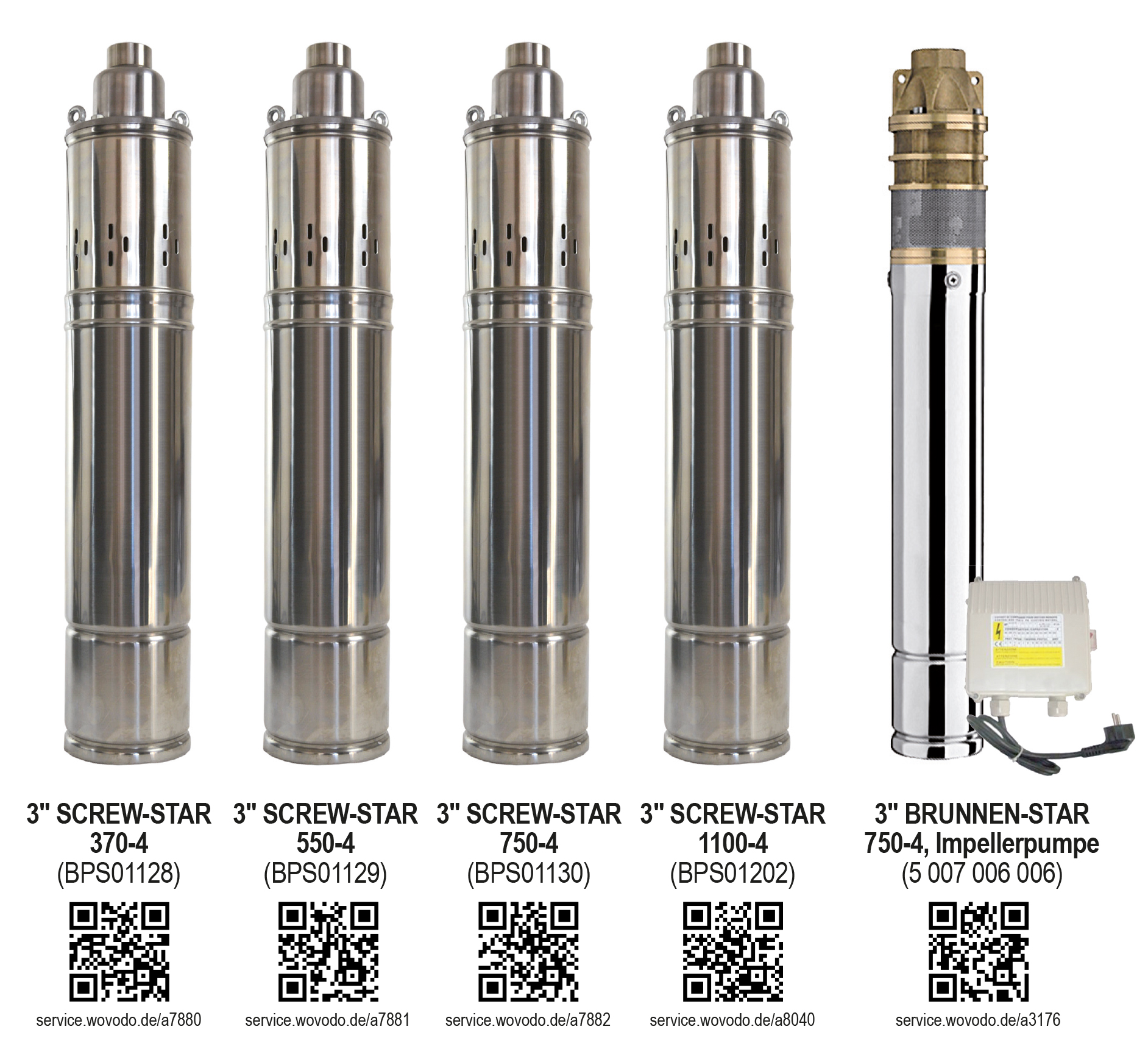

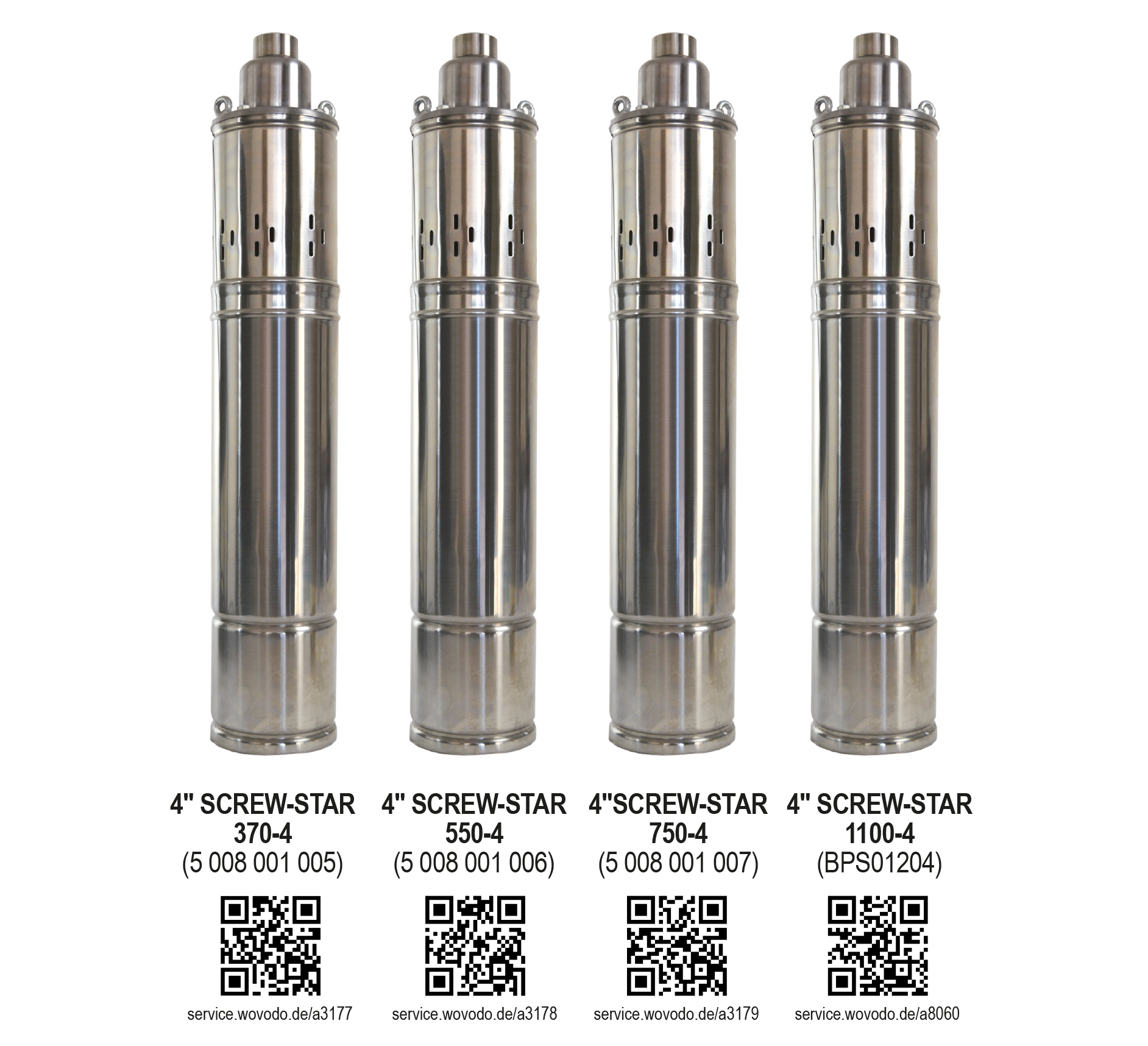

	3″SCREW-Star 370-4-230V (BPS01128)	3″SCREW-Star 550-4-230V (BPS01129)	3″SCREW-Star 750-4-230V (BPS01130)
Leistung	370 Watt	550 Watt	750 Watt
Spannung	230V, 50Hz	230V, 50Hz	230V, 50Hz
Geeignet für folgende Flüssigkeiten	Klarwasser	Klarwasser	Klarwasser
max. Durchfluss (Qmax.)	1.500 l/h	2.400 l/h	2.700 l/h
max. Förderhöhe (Hmax.)	60m	60m	100m
max. Druck	6bar	6bar	10bar
Anschluss	1″ Zoll IG	1″ Zoll IG	1″ Zoll IG
Schutzklasse	IPX8	IPX8	IPX8
Kabellänge	15m	15m	15m
Durchmesser	98,5mm	98,5mm	98,5mm
Höhe	540mm	540mm	540mm
Gewicht (in kg)	12kg	12kg	12kg

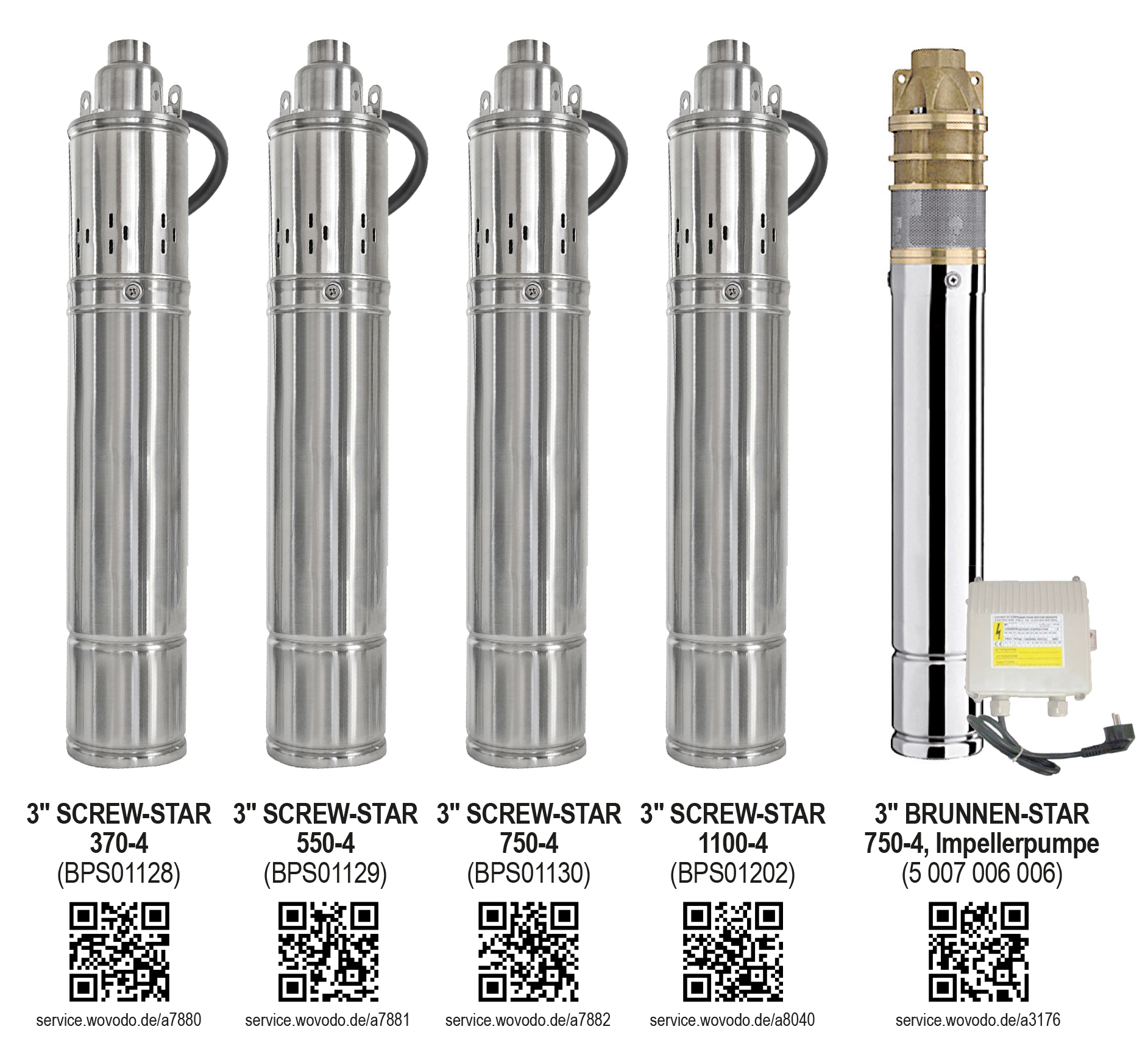

	3″SCREW-Star 1100-4-230V (BPS01202)	3″ BRUNNEN-Star 750-4, Impellerpumpe (5 007 006 006)	4″SCREW-Star 370-4-230V (5 008 001 005)
Leistung	1100 Watt	750 Watt	370 Watt
Spannung	230V, 50Hz	230V, 50Hz	230V, 50Hz
Geeignet für folgende Flüssigkeiten	Klarwasser	Klarwasser	Klarwasser
max. Durchfluss (Qmax.)	1.600 l/h	2.000 l/h	1.500 l/h
max. Förderhöhe (Hmax.)	1100m	53m	60m
max. Druck	11bar	5,3bar	6bar
Anschluss	1″ Zoll IG	1″ Zoll IG	1″ Zoll IG
Schutzklasse	IPX8	IPX8	IPX8
Kabellänge	15m	15m	15m
Durchmesser	98,5mm	78mm	120mm
Höhe	770mm	530mm	770mm
Gewicht (in kg)	11,5kg	18kg	12kg

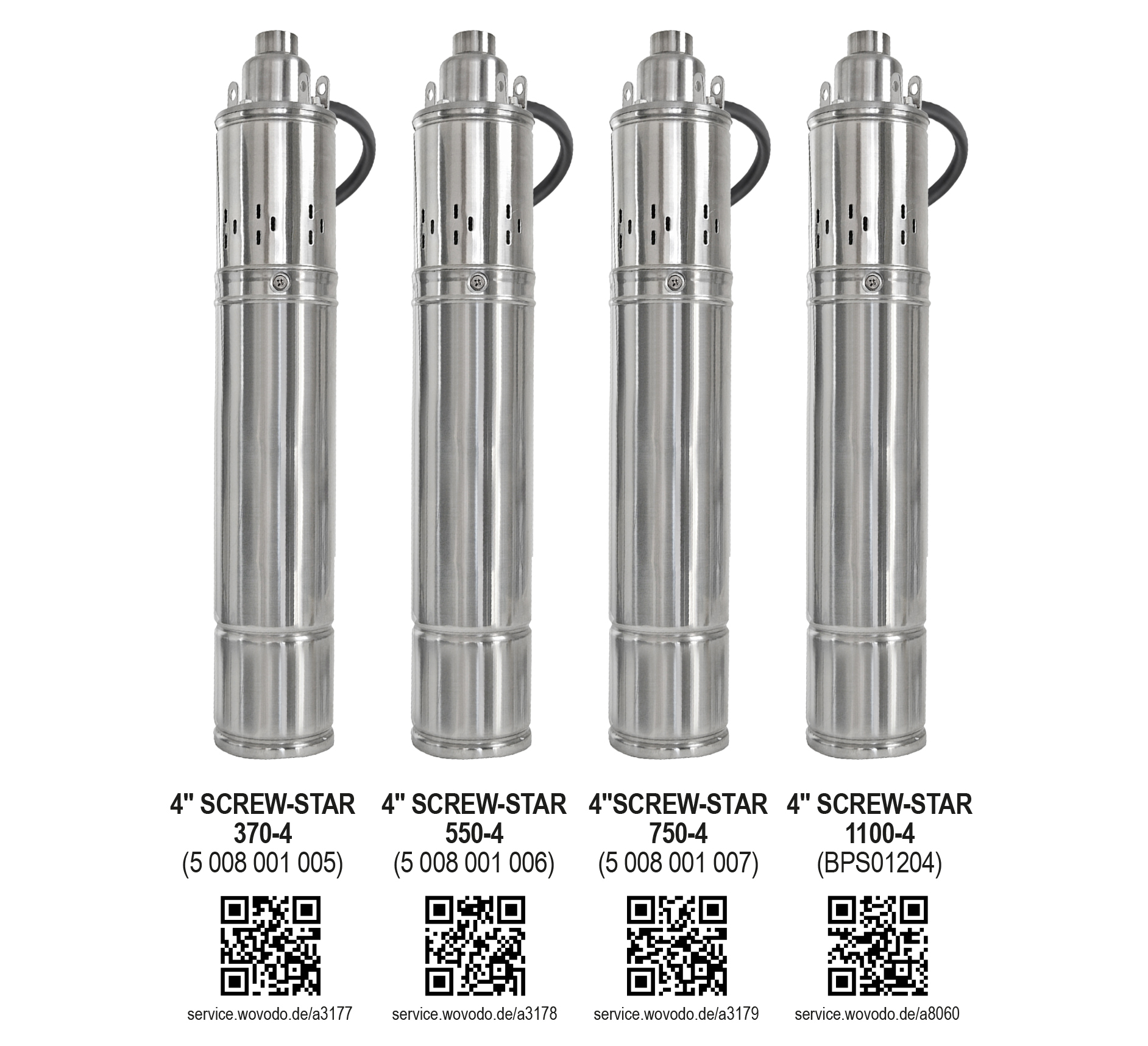

	4″SCREW-Star 550-4-230V (5 008 001 006)	4″SCREW-Star 750-4-230V (5 008 001 007)	4″SCREW-Star 1100-4-230V (BPS01204)
Leistung	550 Watt	750 Watt	1100 Watt
Spannung	230V, 50Hz	230V, 50Hz	230V, 50Hz
Geeignet für folgende Flüssigkeiten	Klarwasser	Klarwasser	Klarwasser
max. Durchfluss (Qmax.)	1.700 l/h	2.700 l/h	2.700 l/h
max. Förderhöhe (Hmax.)	60m	100m	190m
max. Druck	6bar	10bar	19bar
Anschluss	1″ Zoll IG	1″ Zoll IG	1″ Zoll IG
Schutzklasse	IPX8	IPX8	IPX8
Kabellänge	15m	15m	15m
Durchmesser	98,5mm	120mm	120mm
Höhe	540mm	540mm	770mm
Gewicht (in kg)	12kg	12kg	13kg

17. Ersatzteile & weites Zubehör

Ersatzteile und Zubehör, sowie weitere Produkte gibt es unter www.profi-pumpe.de

Technische Änderungen, Druckfehler und Irrtümer vorbehalten! Bitte beachte, dass maschinell erstellte Übersetzungen Fehler oder Ungenauigkeiten enthalten können. Im Zweifel gilt die ursprüngliche deutsche Sprachversion als verbindlich.

Amur S.à r.l.

www.amur.lu
Email: info@amur.lu
Tel.: (+49) 0611-9 45 87 76-0
Fax: (+49) 0611-9 45 87 76-11
