Solar-Gartenbrunnen (H118)

vor 1 Monat

Gerd Bächler

14 Minuten

Symbole für Sicherheitshinweise und Warnungen

1. Vorwort

Zum Kauf unseres Solar-Gartenbrunnens möchten wir Sie recht herzlich beglückwünschen. Wir wissen Ihr Vertrauen zu schätzen. Aus diesem Grund stehen bei uns Funktions- und Betriebssicherheit an erster Stelle.

Um Personen- und Sachschäden zu vermeiden, lesen Sie die vorliegende Bedienungsanleitung bitte aufmerksam durch. Bitte beachten Sie alle Sicherheitshinweise und Anweisungen zum sachgemäßen Gebrauch der Pumpe. Eine Nichtbeachtung der Anweisungen und Sicherheitshinweise können zu körperlichen Schäden oder zu Sachschäden führen. Bitte bewahren Sie die Bedienungsanleitung mit den Anweisungen und Sicherheitshinweisen sorgfältig auf, um jederzeit darauf zurückgreifen zu können.

2. Unternehmens-Kodex

Unser Grundsatz ist: Wir sehen Sie als unseren Partner, der uns und unseren Produkten sein Vertrauen geschenkt hat. Wir schätzen das sehr. Wir werden mit Ihnen respektvoll und fair jedes Problem lösen. Im Umgang mit Technik können Probleme auftreten, für die weder wir als Fachmann noch Sie als Laie verantwortlich sind. Aus diesem Grund lesen Sie sich diese Anleitung genau durch. Sollte Ihnen etwas nicht ganz verständlich sein, kontaktieren Sie uns, bevor Sie das Produkt installieren und in Betrieb nehmen. Schauen Sie sich unsere Clips zur richtigen Verwendung der Produkte an. Informieren Sie sich aus anderen Quellen. So können Missverständnisse und spätere Probleme von Anfang an vermieden werden. Sollten Probleme auftreten, so versuchen wir in gegenseitigem Respekt eine faire Lösung für beide Seiten zu finden.

3. Allgemeines

Unsere Produkte sind nach dem neuesten Stand der Technik entwickelt, mit größter Sorgfalt gefertigt und unterliegen strengen Qualitätskontrollen. Vergewissern Sie sich nach dem Auspacken, dass die auf dem Typenschild und in der Einbauanleitung angegebenen Daten mit den vorgesehenen Betriebsbedingungen übereinstimmen. Im Zweifelsfall ist der Betrieb zu unterlassen.

2.1 Es ist NICHT zu empfehlen, selbst technische Modifikationen durchzuführen. Erstens ist nicht sichergestellt, ob diese Veränderungen technisch einwandfrei sind und zweitens erlischt damit die Garantie.

2.2 Transportschäden sind unverzüglich dem Speditionsunternehmen und uns schriftlich mitzuteilen. Bei Versand durch DHL sind Transportschäden innerhalb von 7 Tagen bei der Post anzuzeigen.
Unterbleibt die rechtzeitige Anzeige beim Transportunternehmen und werden deswegen Ihre Ansprüche vom Transportunternehmen abgelehnt, so können wir diese Ansprüche ebenso nicht anerkennen. Auf Ihre gesetzliche Mitwirkungspflicht zur Schadensminimierung weisen wir Sie hiermit ausdrücklich hin.

4. Anwendungsbereiche

Die Gartenbrunnen sind hochwertige Fontänen-Pumpensysteme für den Einsatz im Außen- bzw.
Innenbereich. Der perfekte Blickfang für Garten und Wohnung.

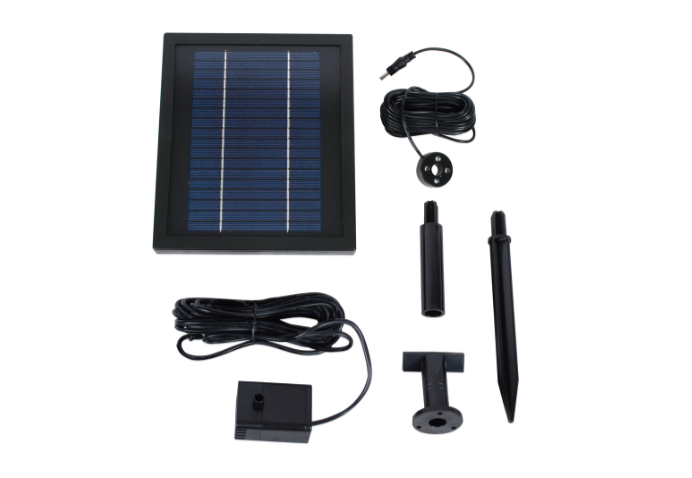

5. Montageanleitung

Abbildung 1 a

Solarpanel
Wasserschlauch
Pumpe
Verschlusskappen
Kabelstecker
Verbindungskabel

ODER

Abbildung 1b

Solarpanel
Wasserschlauch
Pumpe
Verschlusskappen
Kabelstecker
Verbindungskabel

Entnehmen Sie alle Teile vorsichtig der Verpackung und legen sie diese auf eine ebene Fläche.
Verbinden Sie die Pumpe mit dem Wasserschlauch.
Die LEDs sind im Brunnenkörper vormontiert.
Schließen Sie die LEDs mit den Kabelsteckern an das Verbindungskabel.
Verbinden Sie jeden einzelnen Kabelstecker mit einem LED, falls mehrere vorhanden sind so wie in der Abbildung 1a/b.

Wenn ein Gummistopfen vorhanden ist, führen Sie die Kabel durch diesen hindurch und setzen Sie ihn auf das Rohr im Korpus, um ein Auslaufen von Wasser zu vermeiden.

Drehen Sie die Verschlusskappen an den LED-Anschlüssen fest zu.

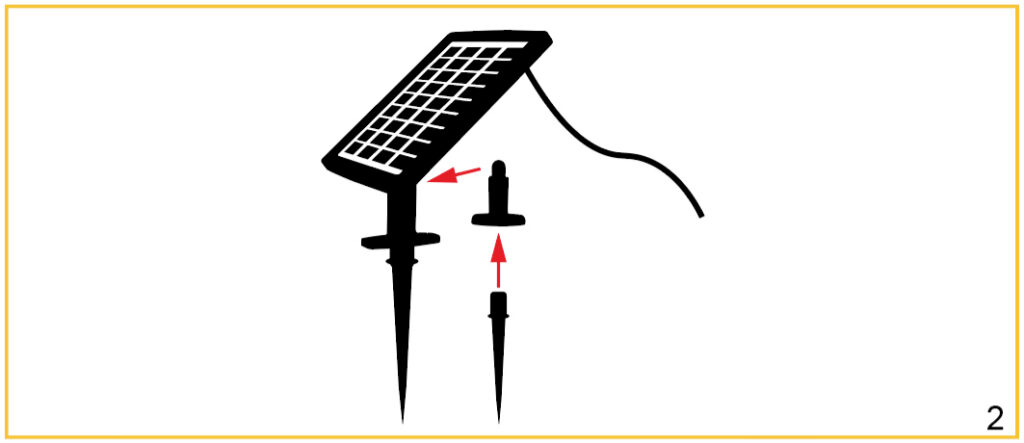

Montieren Sie den Erdspieß oder die Wandhalterung am Solarpanel (siehe Abbildung 2).
Entfernen Sie die Schutzfolie vom Solarpanel (wenn vorhanden).

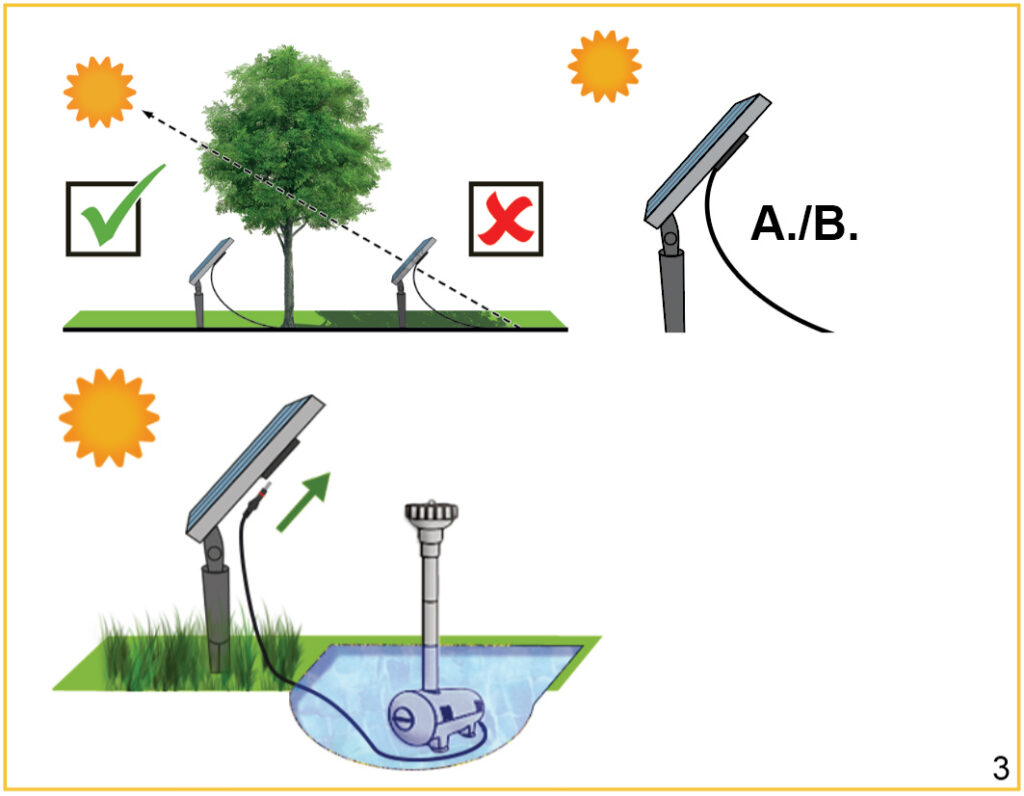

Positionieren Sie das Solarpanel so, dass es direktes Sonnenlicht aufnehmen kann. Der Li-Ionen-Akku kann nur funktionieren, wenn das Solarpanel nicht im Schatten steht. Passen Sie ggf. den Winkel des Solarpanels an (siehe Abbildung 3).
Schließen Sie das Solarpanel, mittels Kabelstecker, an das zweite Verbindungskabel der Pumpe an (siehe Abbildung 1).
Drehen Sie die Verschlusskappe fest zu.
Füllen Sie sauberes Wasser in den Behälter.
Hinweis: Es wird destilliertes Wasser empfohlen, um Mineralablagerungen und Bakterienbildung zu reduzieren.
Vergewissern Sie sich vor dem Einschalten der Pumpe, dass das Kabel und der Wasserschlauch keine Knicke aufweisen
Bei korrekter Installation beginnt das Wasser zu fließen.

Bitte beachten Sie, dass beim ersten Anlaufen der Pumpe etwas Wasser
aus dem Brunnen spritzen kann.

Problem: Ungleichmäßige Wasserverteilung bzw. Wasserspritzer im Brunnenbereich.
Abhilfe: Bei der ersten Inbetriebnahme kann es zu einer ungleichmäßigen Wasserverteilung kommen. In solchen Fällen empfehlen wir, die Standgenauigkeit des Brunnens und den Wasserdurchfluss zu prüfen.

Verbindungskabel
Wasserschlauch
LED-Kabel

Wenn alle Anschlüsse fertig sind stellen sie die Pumpe auf den Boden des Brunnens. Führen Sie das Stromkabel nach außen.

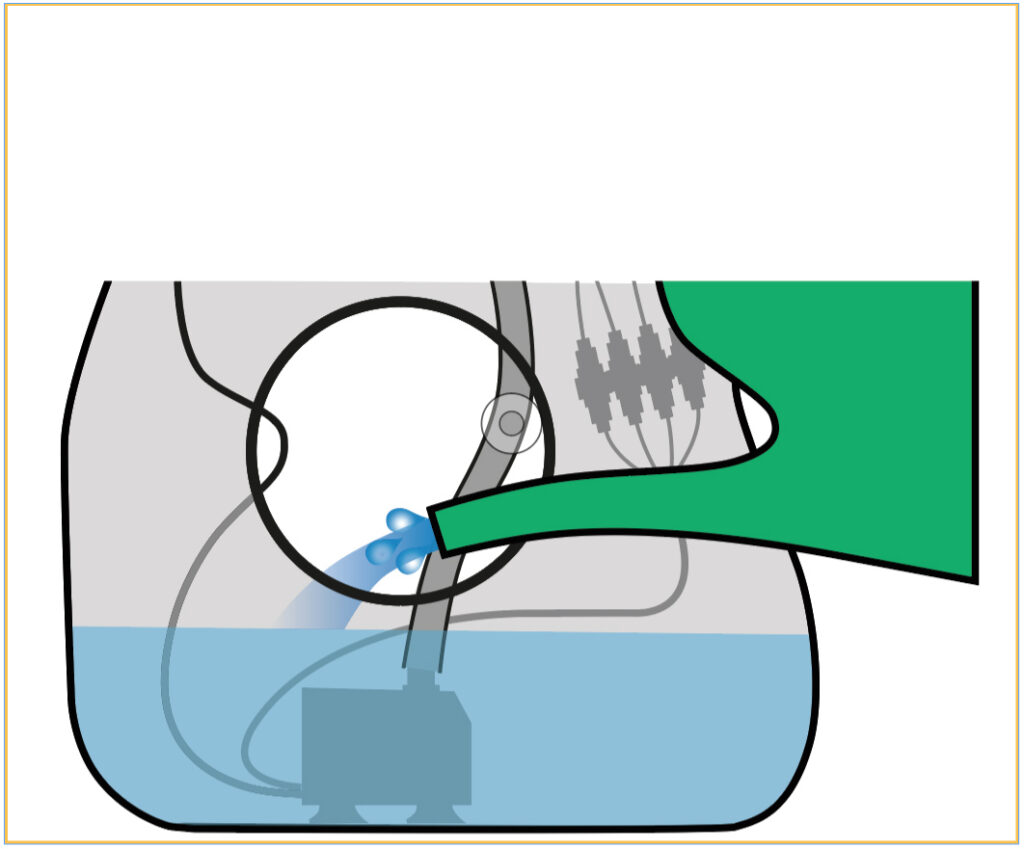

Füllen sie den Brunnen mit Wasser. Die Pumpe muss sich vollständig unter Wasser befinden, da sonst die Pumpe Schaden nimmt.

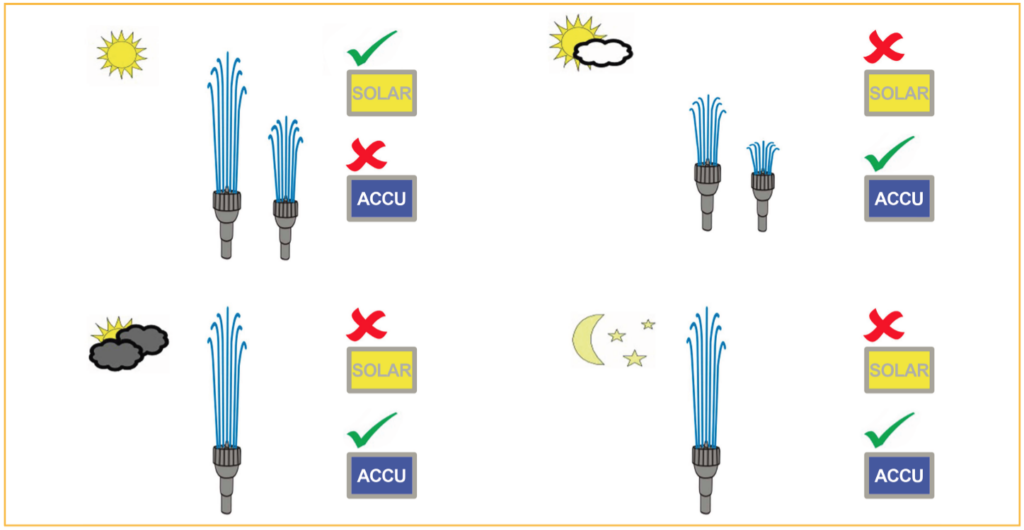

LEISTUNG DER PUMPE
Die Leistung der Pumpe hängt von der Ausrichtung des Solar-Panels zur Sonne und deren Intensität ab. Die max. Daten werden bei optimalen Bedingungen erreicht. Eine Funktion im Schatten oder bei bewölktem Himmel kann nicht garantiert werden. Bei Modellen mit Akku-Betrieb hängt die Funktion vom Ladezustand der Akkus ab.

Frost kann zu Schäden an der Pumpe führen. Bei Frostgefahr muss die Pumpe entleert werden, mit klarem Wasser gespült und trocken eingelagert werden.

6. Wartung

Wenn Sie den Brunnen regelmäßig reinigen und das Wasser austauschen, werden Sie lange Freude daran haben. Die besten Ergebnisse werden mit destilliertem oder gereinigtem Wasser erzielt.
Wenn sich Schmutz in den Ansaugöffnungen der Pumpe befindet, trennen Sie die Pumpe vom Netzteil/Solar-Panel und spülen Sie die Pumpe unter sauberem fließendem Wasser.
Vor der Einlagerung im Winter ist die Pumpe dringend mit klarem Wasser zu reinigen. Jegliche Schmutzbestandteile im Wasser trocknen sonst während der Lagerzeit auf der Pumpenwelle und würden diese irreparabel beschädigen.

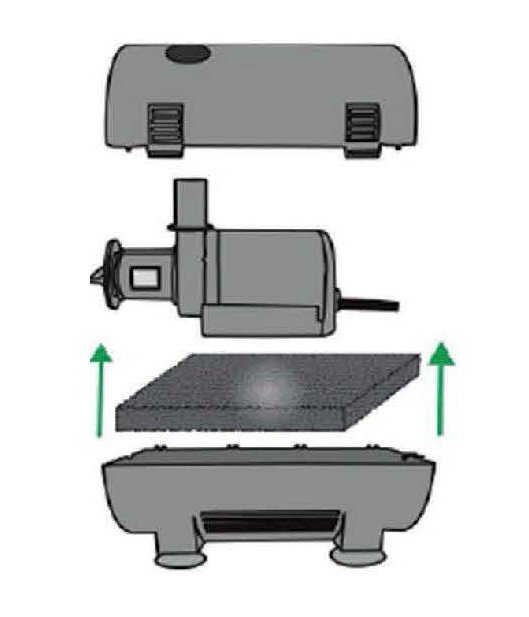

Die Pumpe sollte in regelmäßigen Zeitabständen, abhängig vom Verschmutzungsgrad, von Sedimenten und Ablagerungen gereinigt werden (siehe Abb. Abbildung ähnlich). Um das Pumpenlaufrad zu säubern, entfernen Sie am Pumpengehäuse die vordere Kunststoffabdeckung (siehe Abb.). Das Solar-Panel sollte nur mit einem sauberen, weichen Tuch und einem geeigneten nicht aggressiven Glas-Reinigungsmittel gereinigt werden.

VERSION 1

VERSION 2

Laufradgehäuse öffnen, das Laufrad herausnehmen.
Alle Teile gründlich mit Wasser spülen.

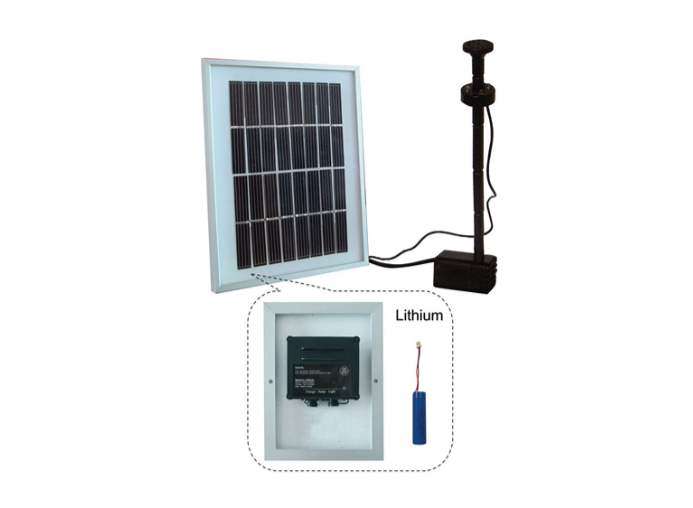

Informationen zum AKKU

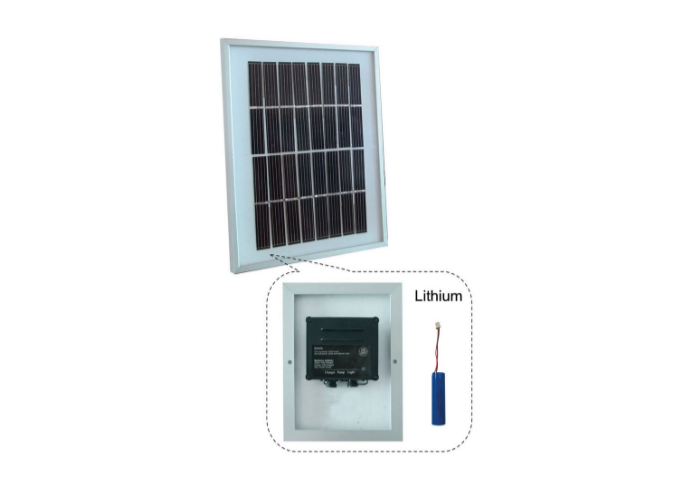

Nach 12 bis 18 Monaten sollten Sie die Batterie ersetzen. Dazu öffnen Sie die Batterieabdeckung und ersetzten Sie den Akku durch einen neuen. Bitte die Artikelnummer des Ersatzakkus bei dem Pkt. 14. Technischen Daten entnehmen und auf
https://www.profi-pumpe.de/GARTEN-u-ZIMMER-BRUNNEN/Ersatzteile-Gartenbrunnen:::230_300.html bestellen.
Bitte beachten Sie die eingeschränkte gesetzliche Gewährleistung von 6 Monaten.

WICHTIG:
Es muss sichergestellt werden, dass die Akkuabdeckung gut angezogen und wasserdicht ist.

Mit wiederholten Lade- und Entladezyklen werden Blei- und NiMh-Akku-Packs weniger effizient (Memory-Effekt). Dieser Effekt ist bei den verwendeten Li-Ionen-Akkus wesentlich weniger ausgeprägt, aber in kleinem Maße immer noch vorhanden. Durch sehr kurze und häufige Ladevorgänge und viele andere Betriebseinflüsse können Akkus vorzeitig stark altern. Die Akkus unterliegen daher als Verbrauchs- und Verschleißteile einer verkürzten Gewährleistung von 6 Monaten.
Wenn Sie feststellen, dass der Akku weniger effizient erscheint, muss der Akku neu voll aufgeladen werden. Dazu lassen Sie das Gerät für mindestens 8 Stunden (Pumpe muss angeschlossen sein) in der Sonne stehen, um eine maximale Ladung der Batterie zu ermöglichen oder Sie benutzen ein geeignetes externes Ladegerät. Wir empfehlen, diesen Vorgang gelegentlich zu wiederholen, um die Lebensdauer der Batterie zu verlängern.
Wenn nach dieser Neuladung die Akkus immer noch nicht die Erwartungen erfüllen, sollten Sie die Akkus austauschen.

HINWEIS:
Der Akku wird im vorgeladenen Zustand geliefert. Sollte der Ladezustand wider Erwarten nicht ausreichend sein, laden Sie die Akkus für mindestens 8 Stunden, um eine ausreichende Ladung des Akkus zu ermöglichen (damit Schäden am Akku durch Überladen vermieden werden, muss die Pumpe angeschlossen sein).

7. Warnhinweise zum AKKU

WICHTIG:
Lithium-Ionen-Zellen und Akkus können heiß werden, explodieren oder sich entzünden und schwere Verletzungen verursachen, wenn sie nicht bestimmungsgemäß eingesetzt werden. Bitte beachten Sie unbedingt die unten aufgeführten Sicherheitshinweise:

Beachten Sie beim Einsetzen der Akkus unbedingt auf die richtige Polarität.
Vermeiden Sie, dass die positiven und/oder negativen Anschlüsse und/oder die Pole der Akkus miteinander, oder mit Metall in Kontakt kommen. Das kann zu einem Kurzschluss führen.
Die Akkus sollten nicht zerlegt, oder modifiziert werden. Die Akkus enthalten Sicherheits- und Schutzvorrichtungen. Die Beschädigung der Akkus kann zur Erzeugung von Wärme führen, sie können explodieren oder sich entzünden.
Lagern Sie die Akkus nicht in, oder in die Nähe von Feuer, auf Öfen oder anderen Gegenständen die hohe Temperaturen abgeben. Setzen Sie die Akkus nicht direkter Sonneneinstrahlung aus. Lagern Sie den Akku bei heißem Wetter nicht im Auto. Der Akku kann bei hohen Temperaturen explodieren oder sich entzünden.
Akkus sollten nicht in Reichweite von Kindern aufbewahrt werden.
Um Kurzschlüsse zu vermeiden, sollten die Pole der Batterien vor der Entsorgung mit isolierendem Klebeband abgedeckt werden.
Die Nutzung der Akkus sollte sofort eingestellt werden, wenn ungewöhnliche Gerüche, eine Änderung der Farbe, der Form oder andere nicht normale Umstände auftreten.
Legen Sie die Akkus nicht in Mikrowellenherde, Hochdruckbehälter oder auf Herdplatten.
Falls bei einem Akku Flüssigkeit austritt und mit Ihrem Auge in Berührung kommt, nicht das Auge reiben, gut mit Wasser spülen und sofort einen Arzt aufsuchen. Wenn das Auge nicht sofort behandelt wird, kann die Batterieflüssigkeit zu schweren Verletzungen des Auges führen.

8. Sicherheitshinweise

Unbedingt geltende Vorschriften zur elektrischen Sicherheit befolgen
Bei längeren Stillstandszeiten die Pumpe säubern, mit klarem Wasser spülen und trocken bei Zimmertemperatur lagern
Brunnen auf ausreichend nachfließendes Wasser testen (Trockenlauf Gefahr)
Die Reinigung und Wartung darf nicht von Kindern ohne Beaufsichtigung durchgeführt
werden.
Unter Umständen ist es möglich, dass eine Verschmutzung des Wassers durch Ausfließen von Schmiermitteln auftreten kann.
Alle Solarmodule sind sehr empfindlich, schützen Sie sie vor extremen mechanischen Einflüssen (Schock, Vibration, etc.)

Der Hersteller erklärt,

keine Verantwortung im Fall von Unfällen oder Schäden aufgrund von Fahrlässigkeit oder Missachtung der Anweisungen in dieser Anleitung zu übernehmen
jede Verantwortung für Schäden, die durch die unsachgemäße Verwendung der Pumpe
entstehen, abzulehnen.

9. Garantie-Bestimmungen

Für alle Fabrikations- und Materialfehler gilt die gesetzliche Gewährleistung. In diesen Fällen
übernehmen wir den Umtausch oder die Reparatur der Pumpe. Versandkosten werden von uns nur
getragen, soweit dies gesetzlich vorgeschrieben ist.
Im Garantiefall bitte über unsere Serviceplattform https://www.profi-pumpe.de/information.php den Fall anmelden. Dann teilen wir Ihnen die weitere Vorgehensweise fallbezogen mit.
Rücksendungen bitte ausreichend frankieren. Unfreie Rücksendungen können leider nicht
angenommen werden, da diese vor Zustellung rausgefiltert werden. Unsere Serviceleistung
erbringen wir in Deutschland.

Die Garantie gilt nicht bei:

Materialverschleiß (z.B. Dichtungen, Laufräder, Laufkammern)
Unberechtigten Eingriffen oder Veränderungen an der Pumpe
Beschädigungen durch Selbstverschulden
Unsachgemäßer Wartung und unsachgemäßem Betrieb
TROCKENLAUF (auch testweise!) der Pumpe
Außerdem leisten wir keinerlei Schadensersatz für Folgeschäden!

10. Erkennen und Beheben von Fehlern

Problem	Mögliche Ursache	Lösung
Pumpe läuft nicht an	1. Kein Strom 2. Pumpe defekt	1. Elektr. Anschlüsse überprüfen 2. Pumpe ersetzen
Pumpe läuft, aber kein Wasser wird gefördert	1. Schläuche oder Schlauchverbindungen haben ein Leck 2. Pumpe hat ein Leck 3. Ansaugöffnungen verschmutzt	1. Schläuche oder Schlauchverbindungen prüfen 2. Prüfen ob Wasser im Pumpengehäuse ist 3. Ansaugöffnungen reinigen

11. Hinweise zur Produkthaftung

Wir weisen darauf hin, dass wir nach dem Produkthaftungsgesetz für Schäden, die durch unsere Geräte verursacht werden, nur insofern haften, soweit keine Veränderungen an den Geräten vorgenommen wurden. Falls Reparaturen durch eine von uns autorisierte Servicewerkstätte vorgenommen werden, haften wir nur insofern, wenn Original-Ersatzteile und Zubehör verwendet wurden.

12. Entsorgungs-Hinweise

Elektro-Geräte mit dem Symbol der durchgestrichenen Mülltonne dürfen nicht über den Hausmüll entsorgt werden, sondern sind an einer Annahmestelle für Recycling von elektronischen Geräten abzugeben. Bei der deutschen Registrierungsstelle EAR sind wir unter der WEEE-Nummer DE79535656 gelistet. So tragen Sie zur Erhaltung und zum Schutz unserer Umwelt bei. VIELEN DANK FÜR IHRE UNTERSTÜTZUNG!

13. EU-Konformitätserklärung

Der Unterzeichner Amur S.à r.l., 36, Rue de la Gare, L-5540 Remich bestätigt, dass die umseitig benannten Produkte, nämlich TERRA-3, FROSCHPARADIES-2, GRANIT-BLACK-2, MODERN-2, BUDDHA-ETERNITY, BUDDHA-ETERNITY-HELL, ELEGANTIA, KLASSIK-GARTEN-5,

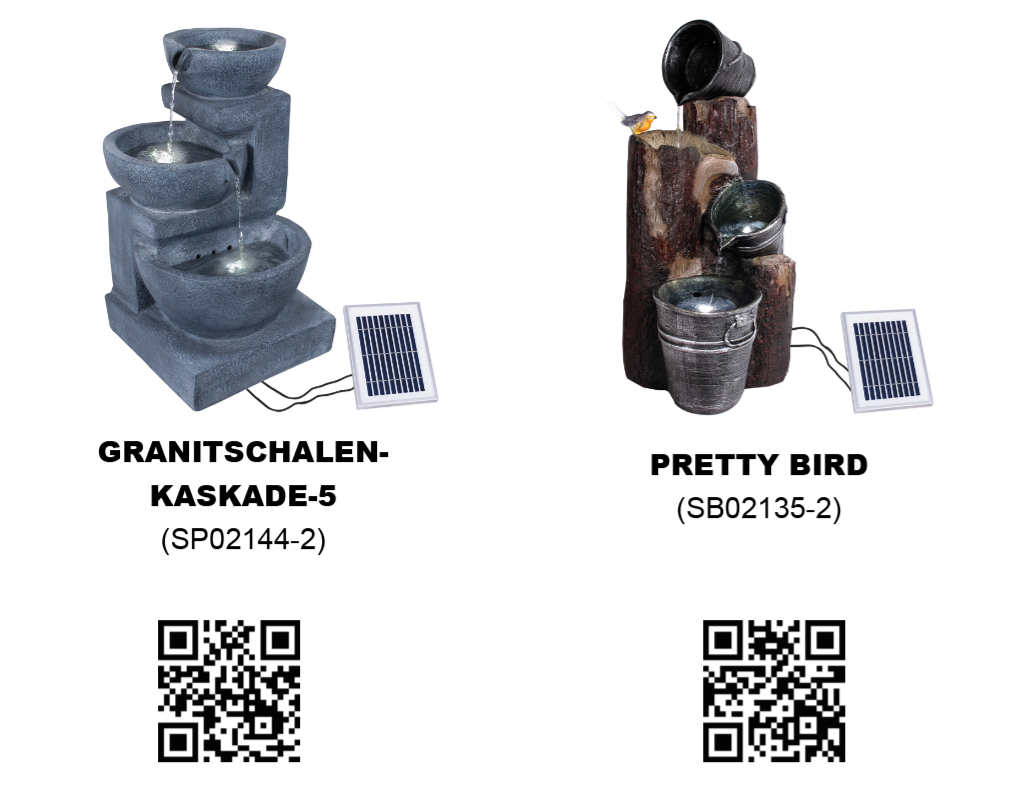

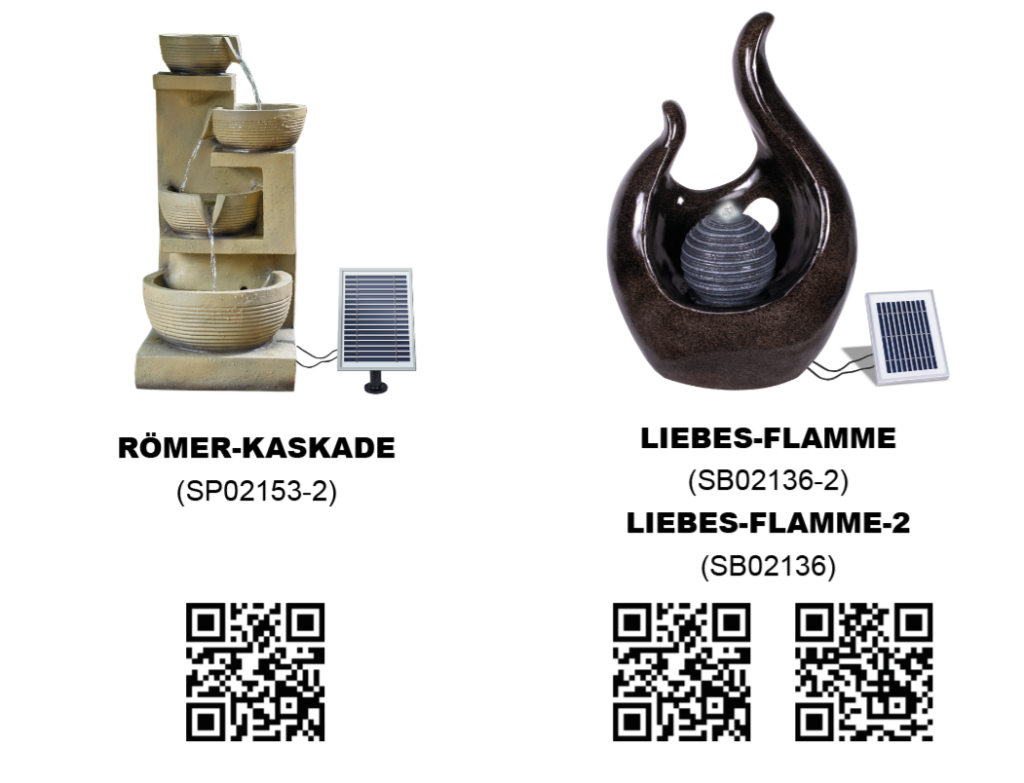

GRANITSCHALEN-KASKADE-5, PRETTY-BIRD, LIEBES-FLAMME, Liebes-Flamme-2,
LÖWEN-BRUNNEN, LÖWENHERZ, RÖMER-KASKADE, BASALT-KASKADE DUNKEL, HARMONIE-QUELLE, WASSERSCHALEN-KASKADE, WURZELZAUBER, ZAUBER-DRACHE, in der in den Verkehr gebrachten Ausführung den unten aufgeführten einschlägigen Bestimmungen, den entsprechenden EU harmonisierten Richtlinien und dem EU-Standard für Sicherheit entsprechen. Diese Konformitätserklärung gilt, insofern an dem Produkt keine Veränderungen vorgenommen werden. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

Die alleinige autorisierte Person zur Aufbewahrung der technischen Dokumente: Amur S.à r.l. · 36, Rue de la Gare · L-5540 Remich

Richtlinie Niederspannung (2014/35/EU)
Richtlinie Elektromagnetische Verträglichkeit (2014/30/EU)

Folgende harmonisierte Normen:

Folgende harmonisierte Normen: EN 55014-1:2017; EN 55014-2:2015; ROHS: 2011/65/EU;
BS EN 55014-1:2017 / DIN BS EN 55014-1; BS EN 55014-2:2015 / DIN BS EN 55014-2; EN
IEC 55015:2019+A11:2020; EN 61547:2009 EN IEC 61000-3-2:2019+A1:2021; EN 61000-3-3:
2013+A1:2019;EN IEC 60335-2-41: 2021 + A11: 2021; EN 60335-1: 2012 + A11: 2014 + A13: 2017A1: 2019 + A14: 2019 + A2: 2019 + A15: 2021; EN 62233: 2008; IEC 60335-1:2010, IEC 60335-
1:2010/AMD1:2013, IEC 60335-1:2010/AMD2:2016

Unterzeichnet für und im Namen von:
Amur S.à r.l.
Remich, den 02.03.2026
i.V. Dipl. Phys. Peter Neumüller
Technische Leitung

14. Technische Daten

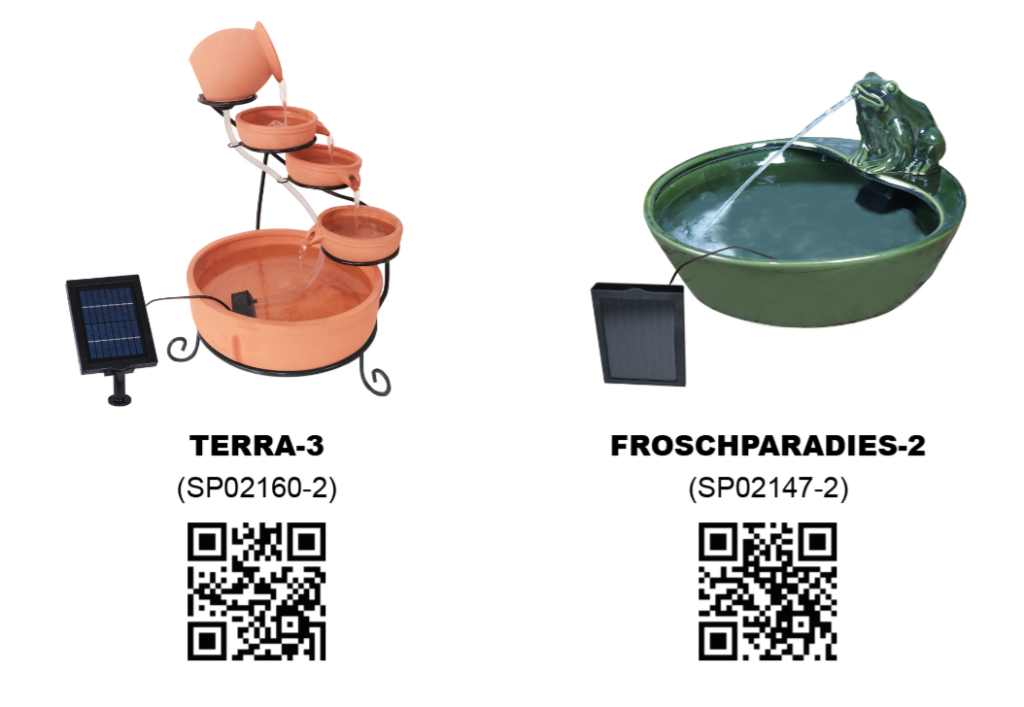

	Gartenbrunnen TERRA-3 SP02160-2	Gartenbrunnen FROSCHPARADIES-2 SP02147-2	Gartenbrunnen KLASSIK-GARTEN-5 SP02140-2	Gartenbrunnen GRANIT-BLACK-2 SP02141-2
SOLAR-PANEL
Leistung	8V / 1,5 Watt	5V / 0,6 Watt	9V / 3 Watt	5V / 2 Watt
Schutzklasse	IP44	IP44	IP44	IP44
Abmessungen	ca. 172 x 132 x 20 mm	ca. 172 x 132 x 20 mm	222 x 189 x 19 mm	150 x 200 mm
AKKU
Kapazität	–	–	7,4V/2000mAh	3,7V/2000mAh
Batterieart	–	–	Li-Ion Ersatzteilnr. A4610	Li-Ion Ersatzteilnr. A4611
PUMPE
Pumpenleistung	3,6-7,5V / 0,5-1,1 Watt	3,5-5V / 0,25-0,3 Watt	9V / 1,62 Watt	6V / 0,72 Watt
Max. Fördermenge	230 l/h	100 l/h	250 l/h	200 l/h
Max. Förderhöhe	110 cm	50 cm	120 cm	80 cm
Max. Wassertemperatur	35 °C	35 °C	35 °C	35 °C
Schutzklasse	IP68	IP68	IP68	IP68
LEDs	–		1×4	1×4
BRUNNEN
Abmessungen (LxBxH)	ca. 38 x 38 x 55 cm	ca. 35 x 27 x 17 cm	ca. 56,5 x 56,5 x 112 cm	ca. 34,5 x 34,5 x 82,5 cm
Gewicht	ca. 6,5kg	ca. 3,5 kg	ca. 10,5 kg	ca. 6,5 kg

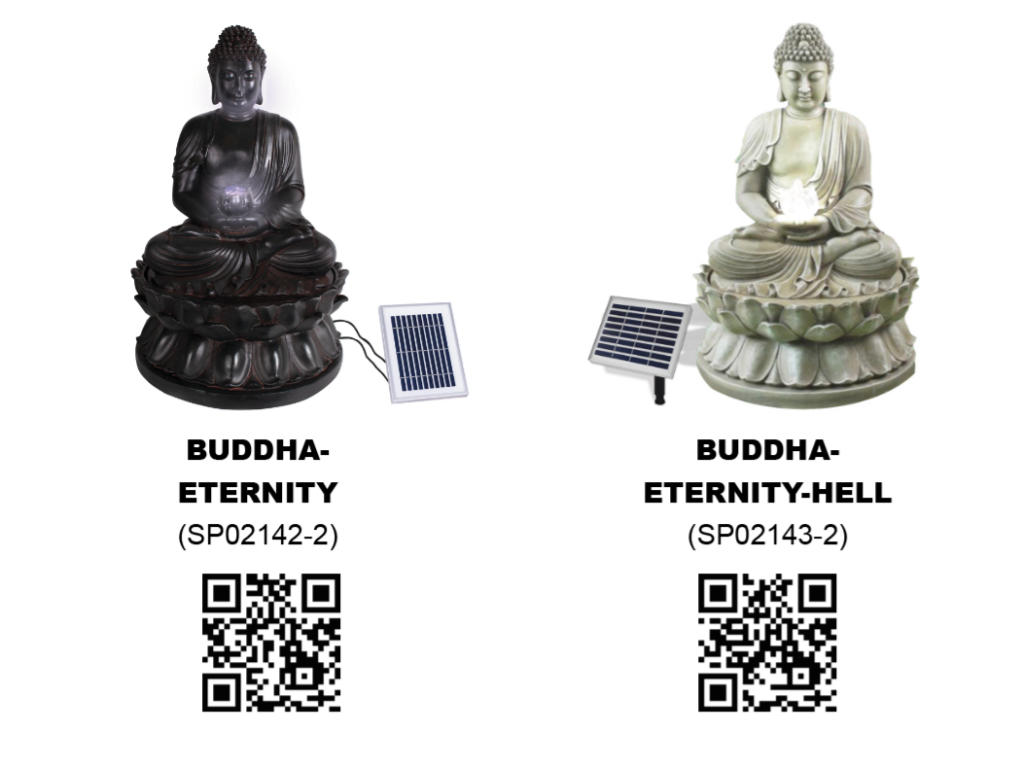

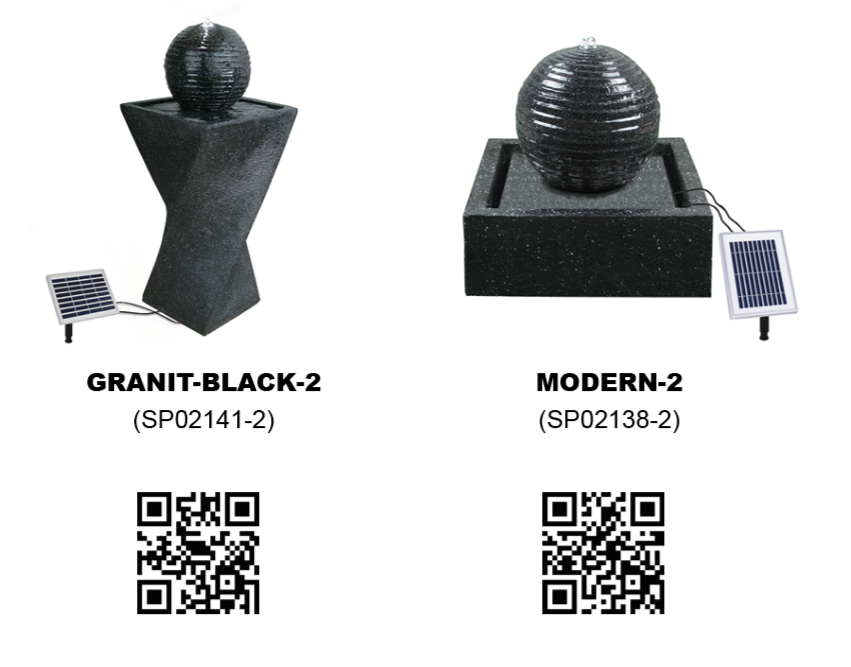

	Gartenbrunnen MODERN-2 SP02138-2	Gartenbrunnen BUDDHA-ETERNITY SP02142-2	Gartenbrunnen ELEGANTIA SP02139-2	Gartenbrunnen GRANITSCHALEN-KASKADE-5 SP02144-2
SOLAR-PANEL
Leistung	5V / 2 Watt	5V / 2 Watt	5V / 2 Watt	5V / 2 Watt
Schutzklasse	IP44	IP44	IP44	IP44
Abmessungen	ca. 150 x 200 mm	ca. 150 x 200 mm	ca.150 x 200 mm	ca. 150 x 200 mm
AKKU
Kapazität	3,7V/2000mAh	3,7V/2000mAh	3,7V/2000mAh	3,7V/2000mAh
Batterieart	Li-Ion Ersatzteilnr. A4611	Li-Ion Ersatzteilnr. A4611	Li-Ion Ersatzteilnr. A4611	Li-Ion Ersatzteilnr. A4611
PUMPE
Pumpenleistung	6V / 0,72 Watt	6V / 0,72 Watt	6V / 0,72 Watt	6V / 0,72 Watt
Max. Fördermenge	200 l/h	200 l/h	200 l/h	200 l/h
Max. Förderhöhe	80 cm	80 cm	80 cm	80 cm
Max. Wassertemperatur	35 °C	35 °C	35 °C	35 °C
Schutzklasse	IP68	IP68	IP68	IP68
LEDs	1×4	1×4	1×4	3×1
BRUNNEN
Abmessungen (LxBxH)	ca. 36,5 x 36,5 x 35 cm	ca. 42 x 42 x 62,5 cm	ca. 34 x 34 x 101 cm	ca. 34 x 34 x 61 cm
Gewicht	ca. 6 kg	ca. 6 kg	ca. 10 kg	ca. 9,5 kg

	Gartenbrunnen LIEBES-FLAMME(-2) SB02136-2	Gartenbrunnen PRETTY-BIRD SB02135-2	Wandbrunnen LÖWEN-BRUNNEN SB02130-2	Gartenbrunnen BUDDHA-ETERNITY-HELL SP02143-2
SOLAR-PANEL
Leistung	5V / 2 Watt	5V / 2 Watt	5V / 2 Watt	5V / 2 Watt
Schutzklasse	IP44	IP44	IP44	IP44
Abmessungen	ca. 150 x 200 mm	ca.150 x 200 mm	ca. 150 x 200 mm	ca. 150 x 200 mm
AKKU
Kapazität	3,7V/2000mAh	3,7V/2000mAh	3,7V/2000mAh	3,7V/2000mAh
Batterieart	Li-Ion Ersatzteilnr. A4611	Li-Ion Ersatzteilnr. A4611	Li-Ion Ersatzteilnr. A4611	Li-Ion Ersatzteilnr. A4611
PUMPE
Pumpenleistung	6V / 0,72 Watt	6V / 0,72 Watt	6V / 0,72 Watt	6V / 0,72 Watt
Max. Fördermenge	200 l/h	200 l/h	200 l/h	200 l/h
Max. Förderhöhe	80 cm	80 cm	80 cm	80 cm
Max. Wassertemperatur	35 °C	35 °C	35 °C	35 °C
Schutzklasse	IP68	IP68	IP68	IP68
LEDs	1×4	3×1	1×4	1×4
BRUNNEN
Abmessungen (LxBxH)	ca. 48 x 26 x 71cm	ca. 34 x 37 x 76 cm	ca. 41 x 21 x 76,5 cm	ca. 42 x 42 x 62,5 cm
Gewicht	ca. 6,5 kg	ca. 8 kg	ca. 6 kg	ca. 6 kg

	Wandbrunnen LÖWENHERZ SP02152-2	Gartenbrunnen RÖMER-KASKADE SP02153-2	Gartenbrunnen BASALT-KASKADE 5-SB021131	Gartenbrunnen HARMONIE-QUELLE 5-SB021129
SOLAR-PANEL
Leistung	5V / 2 Watt	9V / 3 Watt	9V / 3 Watt	5V / 2 Watt
Schutzklasse	IP44	IP44	IP44	IP44
Abmessungen	ca. 160 x 200 mm	ca. 155 x 215 mm	ca. 155 x 215 mm	ca. 160 x 200 mm
AKKU
Kapazität	3,7V/2000mAh	7,4V/2000mAh	7,4V / 2000mAh	3,7V / 2000mAh
Batterieart	Li-Ion Ersatzteilnr. A4611	Li-Ion No./Nr. A4610	Li-Ion Ersatzteilnr. A4610	Li-Ion Ersatzteilnr. A4611
PUMPE
Pumpenleistung	6,5V / 0,8 Watt	6.3-7.8V / 1.3-2.1W	7,8V / 2,1 Watt	6,5V / 0,8 Watt
Max. Fördermenge	200 l/h	325-375 l/h	375 l/h	200 l/h
Max. Förderhöhe	80 cm	90-130 cm	130 cm	80 cm
Max. Wassertemperatur	35 °C	35 °C	35 °C	35 °C
Schutzklasse	IP68	IP68	IP68	IP68
LEDs	2×4	3×1	1×6	2×1
BRUNNEN
Abmessungen (LxBxH)	ca. 31 x 22 x 59,5 cm	ca. 35 x 33 x 71 cm	ca. 38 x 29 x 29 cm	ca. 27,5 x 21,5 x 47 cm
Gewicht	ca. 6 kg	ca. 7 kg	ca. 4,8 kg	ca. 3 kg

	Gartenbrunnen WASSERSCHALEN-KASKADE 5-SB021130	Gartenbrunnen WURZELZAUBER 5-SP021128	Gartenbrunnen ZAUBER-DRACHE 5-SB021132
SOLAR-PANEL
Leistung	5V / 2 Watt	5V / 2 Watt	5V / 2 Watt
Schutzklasse	IP44	IP44	IP44
Abmessungen	ca. 160 x 200 mm	ca. 160 x 200 mm	ca. 160 x 200 mm
AKKU
Kapazität	3,7V / 2000mAh	3,7V/2000mAh	3,7V/2000mAh
Batterieart	Li-Ion Ersatzteilnr. A4611	Li-Ion Ersatzteilnr. A4611	Li-Ion Ersatzteilnr. A4611
PUMPE
Pumpenleistung	6,5V / 0,8 Watt	6,5V / 0,8 Watt	6,5 V / 0,8 Watt
Max. Fördermenge	200 l/h	200 l/h	200 l/h
Max. Förderhöhe	80 cm	80 cm	80 cm
Max. Wassertemperatur	35 °C	35 °C	35 °C
Schutzklasse	IP68	IP68	IP68
LEDs	2×1	3×1	1×6
BRUNNEN
Abmessungen (LxBxH)	ca. 27 x 24 x 50,5 cm	ca. 23 x 20 x 42 cm	ca. 29 x 17,5 x 16,5 cm
Gewicht	ca. 4,1 kg	ca. 2,3 kg	ca. 1 kg

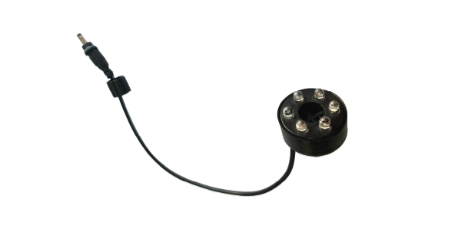

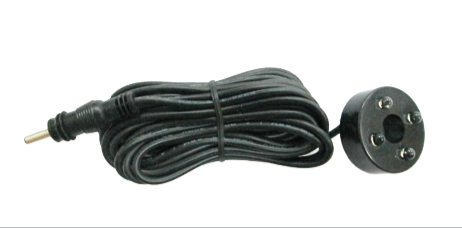

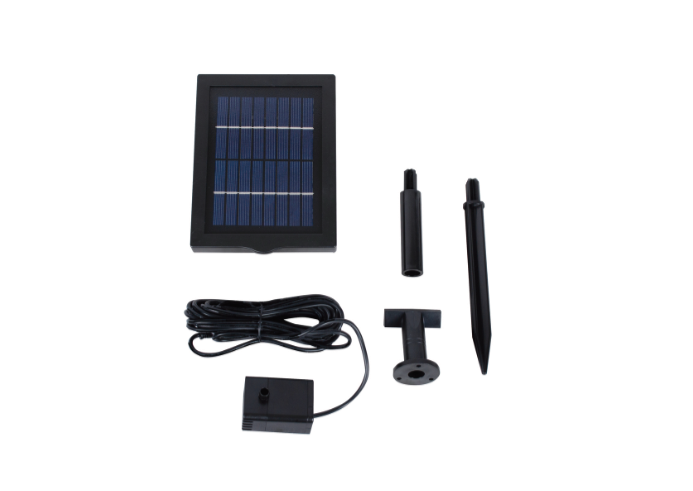

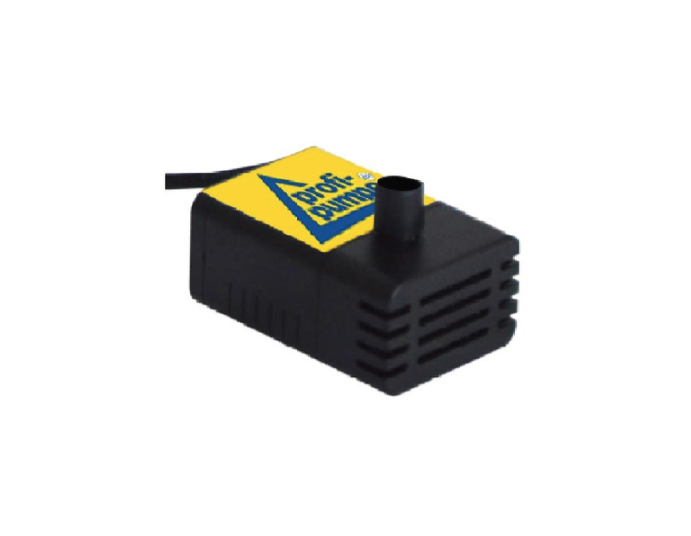

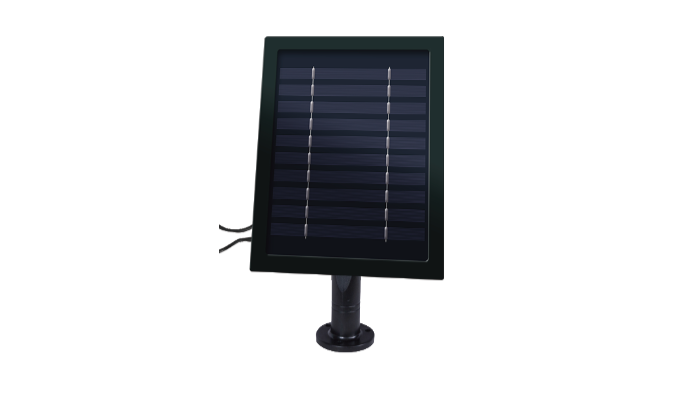

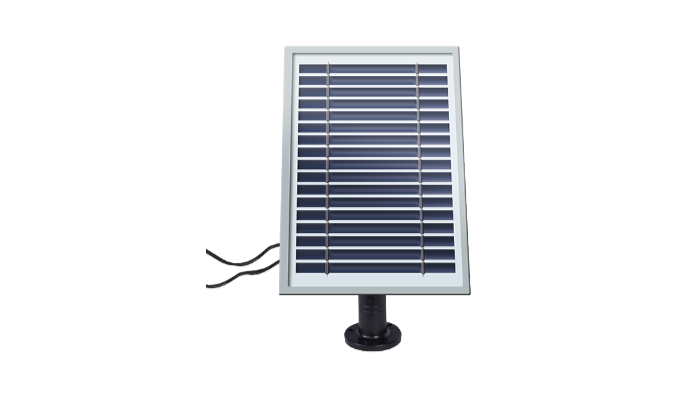

Ersatzteil / Bemerkung	Nummer	Bild

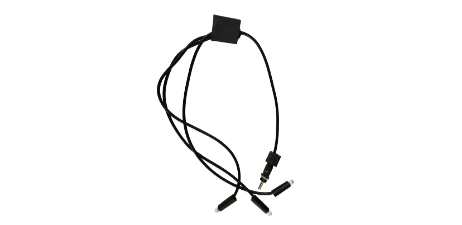

LED Licht klein 3×1 mit 1* Anschluss für RÖMER-KASKADE, WURZELZAUBER	A8555 5-SPZ03151

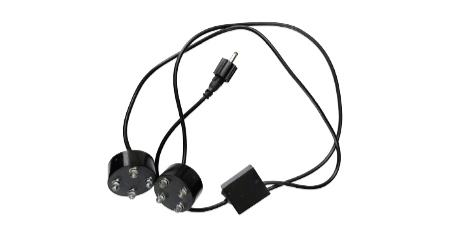

*LED Licht 2×4 mit 1Anschluss, ohne Loch** für LÖWENHERZ	A8556 5-SPZ03152

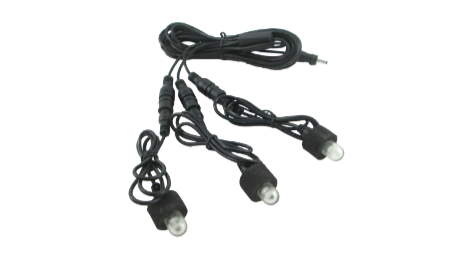

LED Licht groß 3×1 für PRETTY-BIRD, GRANITSCHALEN- KASKADE-5	A8322 7-SPZ03149

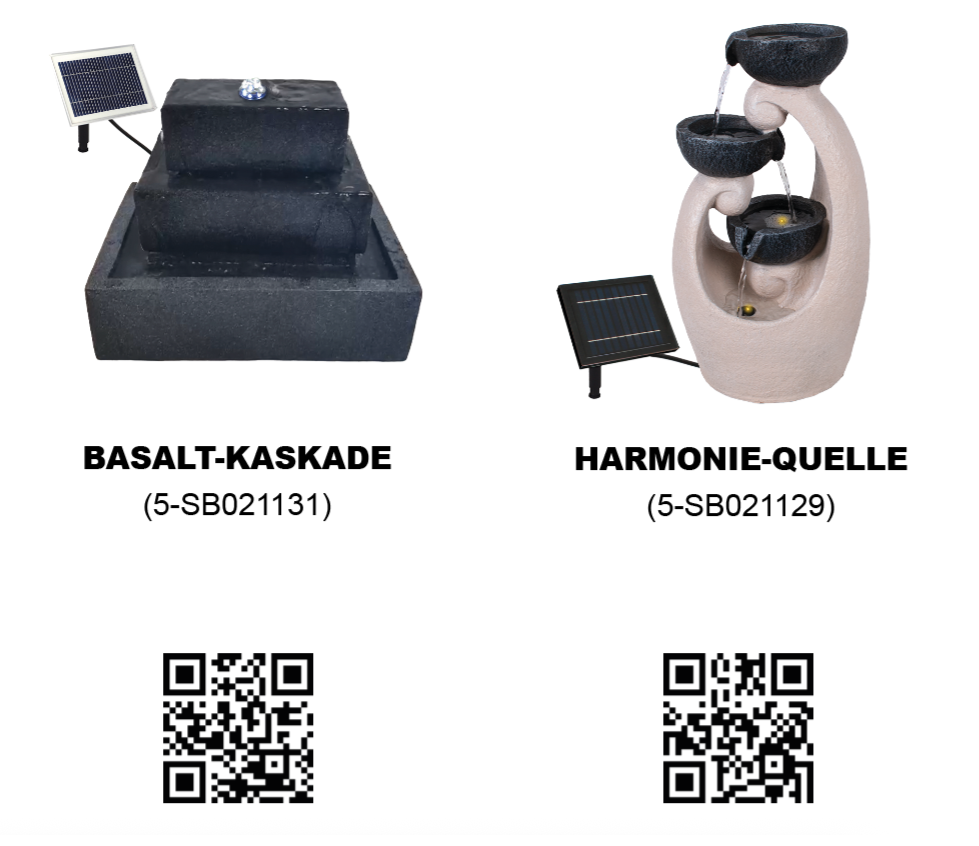

LED Ring 1×6 230V/Solar für BASALT-KASKADE	A8577 5-GP02138-4
LED Ring 5 1×4 für BUDDHA-ETERNITY, KLASSIK- GARTEN-5, LÖWEN-BRUNNEN	A7333 7-SPZ03147

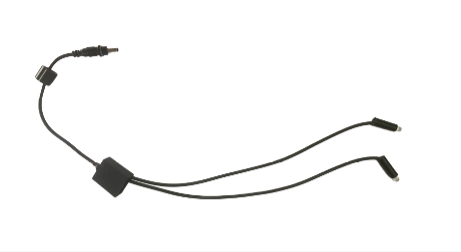

Licht 7 mit 2 einzel LED Lichter für HARMONIE-QUELLE, WASSER- SCHALEN-KASKADE	A8602 5-SPZ03155
LED Ring 6 1×4 mit Rohr für MODERN-2, GRANIT-BLACK-2, ELEGANTIA, LIEBES-FLAMME	A8601 5-SPZ03154

Ersatzteil / Bemerkung	Nummer	Bild
Technik Set-2.2 Solar-Deko für TERRA-3 ohne Akkus	A8380 SP022045S
Technik Set-2 Solar-Deko für FROSCHPARADIES-2 ohne Akkus	A3611 SP022046S

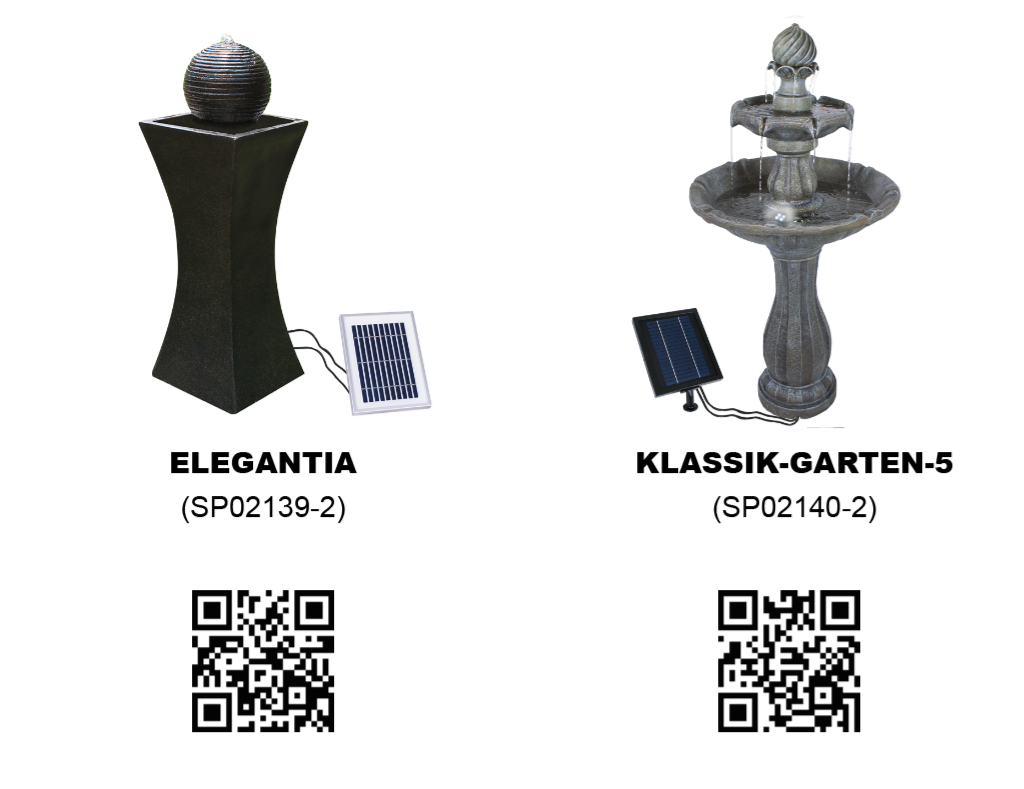

Solarpanel für GRANIT-BLACK-2, MODERN-2, BUDDHA-ETERNITY, ELEGANTIA, LIEBES-FLAMME	A7326 SP031012
Ersatz Pumpe 8 für GRANIT-BLACK-2, MODERN-2, BUDDHA-ETERNITY, ELEGANTIA, PRETTY-BIRD, GRANITSCHALEN-KASKADE-5, LIEBES-FLAMME, ZAUBER-DRACHE	A7329 SP031011
Ersatz Pumpe für RÖMER-KASKADE, BASALT-KASKADE	A1006 SPZ03161

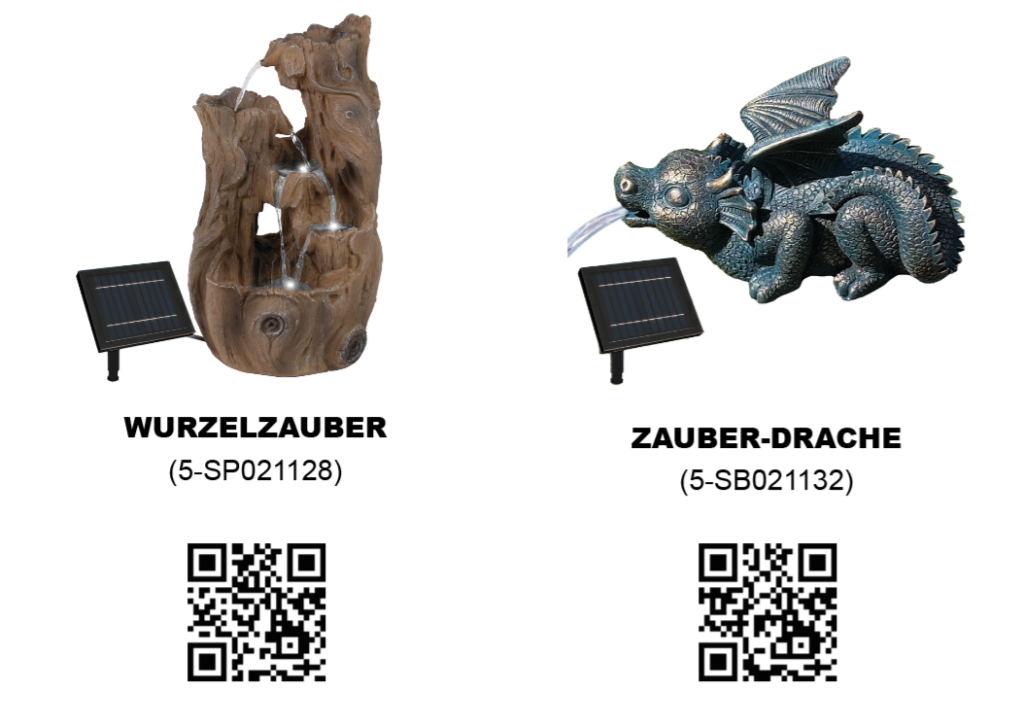

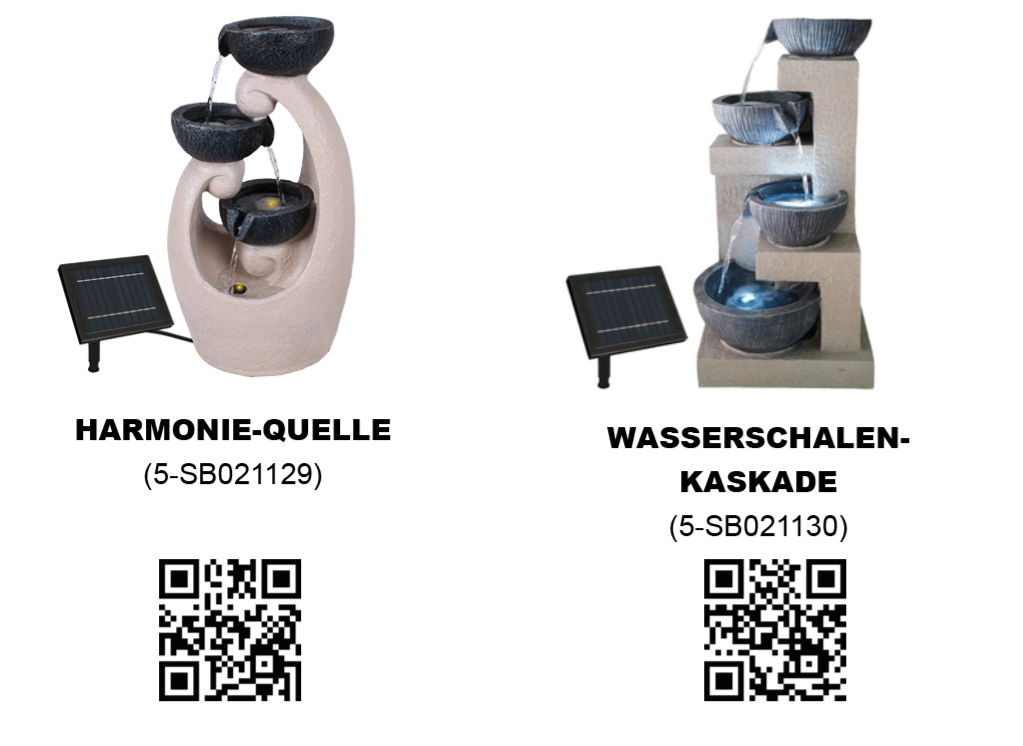

Ersatz Pumpe für LÖWENHERZ, HARMONIE-QUELLE, WASSERSCHALEN-KASKADE, WURZELZAUBER	A2467 SPZ031625
Technik Set-2.1 Solar-Deko für KLASSIK-GARTEN-5 mit Li-Ion Akkus	A3592 SP022044S

Ersatzteil / Bemerkung	Nummer	Bild
Technik Set-2.2 Solar-Deko für TERRA-3 ohne Akkus	A8380 SP022045S
Technik Set-2 Solar-Deko für FROSCHPARADIES-2 ohne Akkus	A3611 SP022046S
Solarpanel für GRANIT-BLACK-2, MODERN-2, BUDDHA-ETERNITY, ELEGANTIA, LIEBES-FLAMME	A7326 SP031012
Ersatz Pumpe 8 für GRANIT-BLACK-2, MODERN-2, BUDDHA-ETERNITY, ELEGANTIA, PRETTY-BIRD, GRANITSCHALEN-KASKADE-5, LIEBES-FLAMME, ZAUBER-DRACHE	A7329 SP031011

Technische Änderungen, Druckfehler und Irrtümer vorbehalten! Bitte beachte, dass maschinell erstellte Übersetzungen Fehler oder Ungenauigkeiten enthalten können. Im Zweifel gilt die ursprüngliche deutsche Sprachversion als verbindlich.

Amur S.à r.l.

www.amur.lu
Email: info@amur.lu
Tel.: (+49) 0611-9 45 87 76-0
Fax: (+49) 0611-9 45 87 76-11

Für weitere Information SCANNEN!


Bitte lesen Sie vor Inbetriebnahme die Anleitung	Allgemeines Warnzeichen
